Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
| Напряжение системы, с выключенным зажиганием: 12,5 - 12,7 В |
|---|
| Недавно заряженный аккумулятор может иметь более высокое напряжение. |
Емкость аккумулятора
| Сила тока при запуске холодного двигателя*CCA SAE | Емкость | Резервная емкость**RC SAE | Рекомендуемаязарядная сила тока |
|---|---|---|---|
| 590 A | 60 А ч | 100 минут | 6 A |
| 600 A | 70 А ч | 120 минут | 6 A |
| 700 A | 80 А ч | 135 минут | 8 A |
| * Силой тока холодного запуска (CCA, SAE) является сила разрядного тока, которую аккумулятор может обеспечивать в течение 30 секунд при температуре -18°C (0°F) без падения напряжения ниже 7,2 В. |
|---|
| ** Резервной емкостью (RC, SAE) является промежуток времени, в течение которого напряжение полностью заряженного аккумулятора уменьшается до 10,5 В при температуре +27°C (81°F) и разрядном токе 25 А. |
Принципиальная схема
Аккумулятор, снятие
| Внимание: > Дополнительная система удерживания (SRS) остается включенной в течение некоторого времени после выключения электропитания. Поэтому подождите 3минуты, прежде чем начинать работу. |
|---|

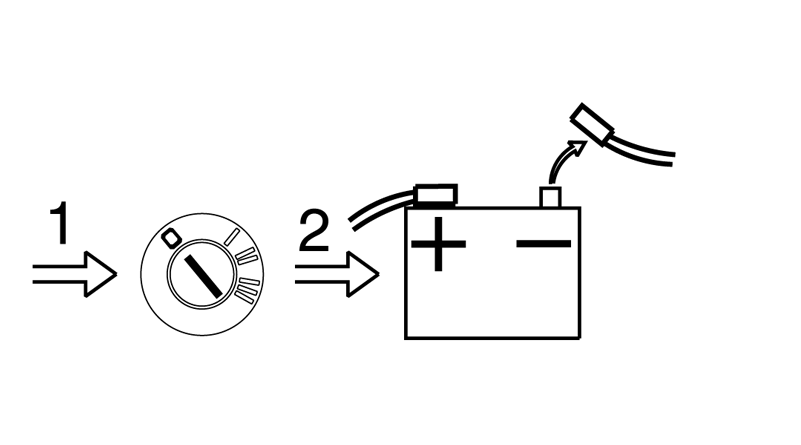

| Осторожно: > Сначала обязательно отсоедините отрицательный провод аккумулятора. |
| Осторожно: > При проведении определенных видов работ по отключению проводов аккумулятора ключ зажигания должен быть установлен в положение 1, чтобы предотвратить активирование замка рулевого колеса. |
Аккумуляторная батарея, отключение
| Если аккумулятор отключен или обесточен в автомобиле, оснащенном дистанционным запуском обогревателя, персональный код возвращается к фабричным установкам (1234). |
|---|
| Если горит индикаторная лампа неисправности в комбинированном приборе, сначала следует считать коды неисправностей для системы управления двигателем и при необходимости принять меры по их устранению, а затем обесточить автомобиль. |
Установка на место
| Инициируйте центральный замок и внутреннее освещение путем отпирания автомобиля пультом дистанционного управления, ключом или через VIDA, Коммуникация автомобиля. |
|---|
| Инициируйте положение стекол согласно: VIDA, Коммуникация автомобиля, Инициирование положения стекол. |
| Если аккумуляторная батарея была отключена, то для возврата двигателя в нормальный режим работы потребуется несколько минут движения. |
| Внимание! Установите время. |
Автомобиль с дополнительным аккумулятором

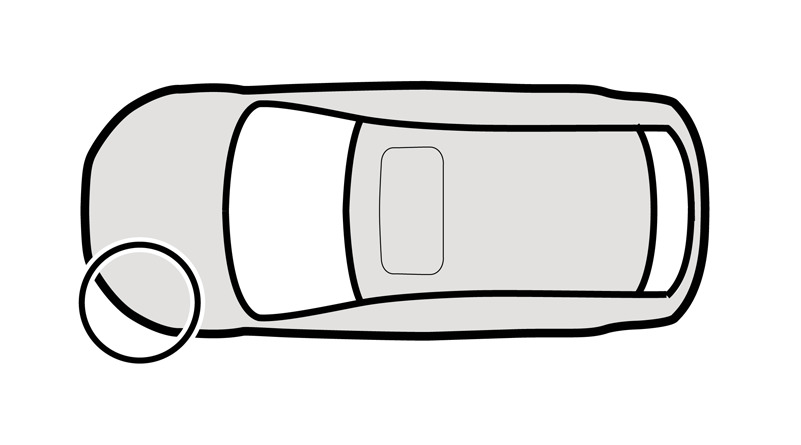

| Дополнительный аккумулятор расположен за радиатором с левой стороны. Касается автомобилей с функцией Пуск/Остановка. |
|---|
| Переустановите модуль ECM после подсоединения аккумулятора согласно VIDA: |
| ДИАГНОСТИКА/ АВТОМОБИЛЬНАЯ КОММУНИКАЦИЯ/ Расширенная/ ECM |
