Группа 21 Крепление двигателя (2007, 2008)

Применимость

Модель	Двигатель	Год
S60 (11-)	—	2011–2015A
S60L	—	2014, 2015
S80 (07-)	—	2007–2011
S80L	—	2008–2011
V40 (13-)	—	2013–2015
V40 Cross Country	—	2013–2015
V60	—	2011
V70 (08-)	—	2008–2011
XC60	—	2009–2011
XC70 (08-)	—	2008–2011

Крепление двигателя B8444S

Крепления двигателя B8444S

Положение	Обозначение	Нмсмазанные
21	Крепление двигателя, правое 2xM10x50	Шаг 1 35 НмШаг 2 90°
23	Правое крепление на двигателе - рама 2xM12x30	Шаг 1 65 НмШаг 2 30°
26	Правое крепление двигателя - поддон двигателя 2xM10x30	50
27	Правое крепление двигателя - поддон двигателя 2xM10x80	50
22	Крепление двигателя, переднее- двигатель 3xM10x55	50
28	Крепление на двигателе, переднее - рама 1xM10x30	50
29	Крепление двигателя, передняя гайка - крепеж 1xM10x11,4	50
24	Крепление двигателя, заднее - рама 1xM10x90	50
25	Крепление двигателя, заднее - рама 2xM10x40	50
30	Крепление двигателя, заднее - крепеж 1xM10x30	50
31	Крепление двигателя, задняя гайка - крепеж M10x11,4	50
32	Крепление двигателя, заднее - трансмиссия 3xM10x50	50
33	Теплозащитный экран - крепление двигателя, заднее 2xM6x16	5
34	Верхняя реактивная тягакрепление, гайка - верхняя реактивная тяга 1xM12x13,8	80
35	Крепление верхней реактивной тяги - верхняя реактивная тяга 1xM12x90	80
36	Крепление верхней реактивной тяги - блок цилиндров 3XM10x35	50
37	Крепление верхней реактивной тяги - верхняя реактивная тяга 1xM12x80	80
38	Гайка верхней реактивной тяги - пружинный узел 3xM12x13,8	80
39	Нижняя реактивная тяга - рама 1xM12x70	100
40	Нижняя реактивная тяга, гаечная панель - рама	100
41	Нижняя реактивная тяга - крепление корпуса подшипника 1xM12x70	80
44	Теплозащитный экран - рама 2xM6x12	9
42	Ограничитель хода - рама 2xM12x14,2	Шаг 1 65 НмШаг 2 60°
43	Ограничитель хода - трансмиссия 2xM10x35	Шаг 1 35 НмШаг 2 40°

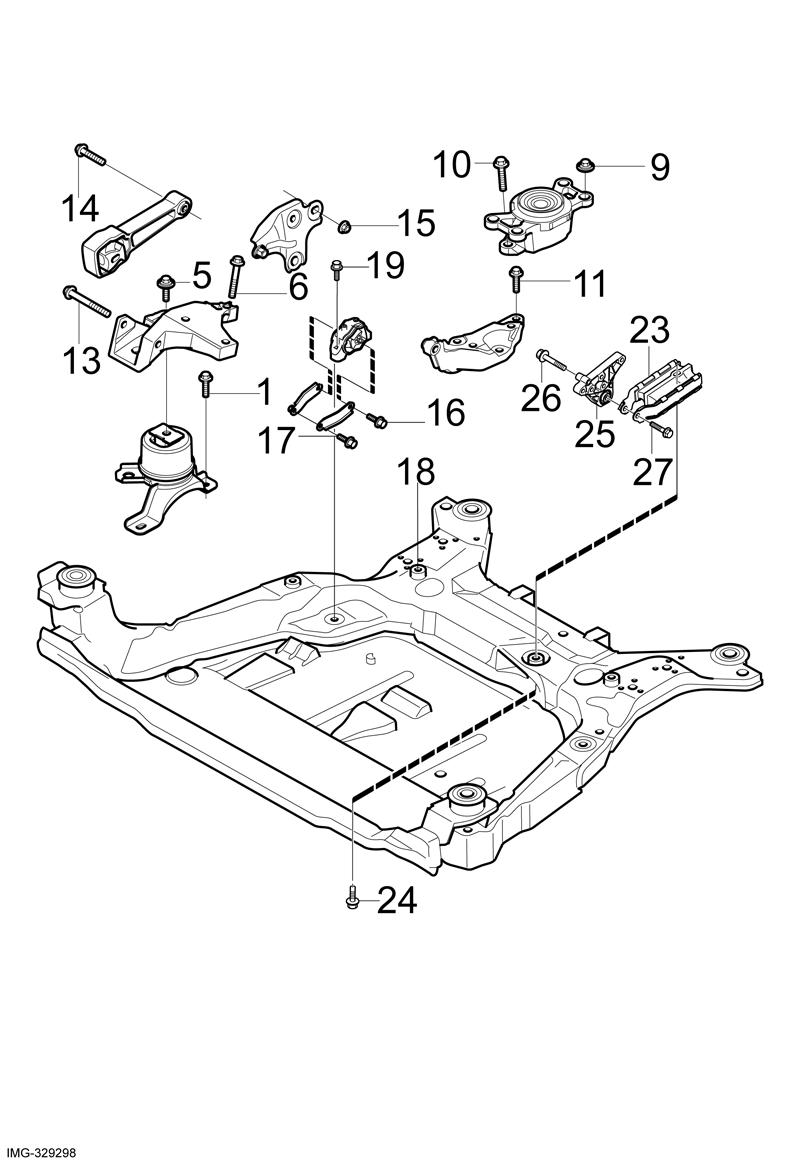

Крепление двигателя B6324S и B6304T2

Крепление двигателя B6324S и B6304T2

Положение	Обозначение	Нм(смазанные)	Модификация
1	Правый крепеж на двигателе - шасси 3xM12x35x41,8	80
5	Правое крепление двигателя - крепеж на двигателе 1xM12x45	80
6	Правое крепление двигателя - двигатель 3xM12x80	80
9	Левый крепеж на двигателе гайка - шасси 4xM12x15,3	80
10	Левый крепеж на двигателе - консоль 2xM14x55	175
11	Крепление трансмиссии, левое- трансмиссия 4xM12x45TF80-SC	80
13	Верхняя реактивная тяга - правое крепление двигателя 1xM12x110x117,9	110
14	Верхняя реактивная тяга - крепление шасси 1xM12x65	110
15	Верхняя реактивная тяга - шасси 3xM12x13,8	80
16	Нижняя реактивная тяга, справа сзади- большая втулка 1xM12x85x92,8	110
17	Нижняя реактивная тяга - малая втулка 1xM12x60x67,8	110
18	Нижняя реактивная тяга, большая втулка - рама 2xM12x75x82,6	110
19	Теплозащитный экран - нижняя реактивная тяга, большая втулка 2xM6x12	10
20	Поперечина	100	XC70, XC60 (нет на изображении)
21	Противоударная балка к подрамнику	100	XC70, XC60
22	Противоударная балка к подрамнику	100	XC70, XC60
23	Нижняя реактивная тяга, слева сзади		Новая тяга w0920
24	M12x63 Нижняя реактивная тяга, слева сзади - шасси	80
25	Реактивная тяга, кронштейн
26	M10x45 Кронштейн коробки передач	50	от w0920 S80, V70, XC60 FWD
27	M12x70 Фланцевый винт	110

Крепление двигателя B5254T6 и B5254T8

Опоры двигателя B5254T6 и B5254T8

Положение	Обозначение	Нм(смазанные)
1	Правый крепеж на двигателе - шасси 3xM12x35x41,8	80
2	Правое крепление двигателя - крепеж на двигателе 1xM12x45	80
3	Правое крепление двигателя - двигатель 2xM12x140x146,8	80
4	Правое крепление двигателя - двигатель 1xM12x55x62,8	80
9	Левый крепеж на двигателе гайка - шасси 4xM12x15,3	80
10	Левый крепеж на двигателе - консоль 2xM14x55	175
12	Крепление трансмиссии, левое- трансмиссия 4xM12x60M66	80
13	Верхняя реактивная тяга - правое крепление двигателя 1xM12x110x117,9	110
14	Верхняя реактивная тяга - крепление шасси 1xM12x65	110
15	Верхняя реактивная тяга - шасси 3xM12x13,8	80
16	Нижняя реактивная тяга- большая втулка 1xM12x85x92,8	110
17	Нижняя реактивная тяга - малая втулка 1xM12x60x67,8	110
18a	Нижняя реактивная тяга, большая втулка - рама 2xM12x75x82,6	Спереди:Этап 1 90 НмЭтап 2 80°
18b	Задняя: 110 Нм
19	Теплозащитный экран - нижняя реактивная тяга, большая втулка 2xM6x12	10

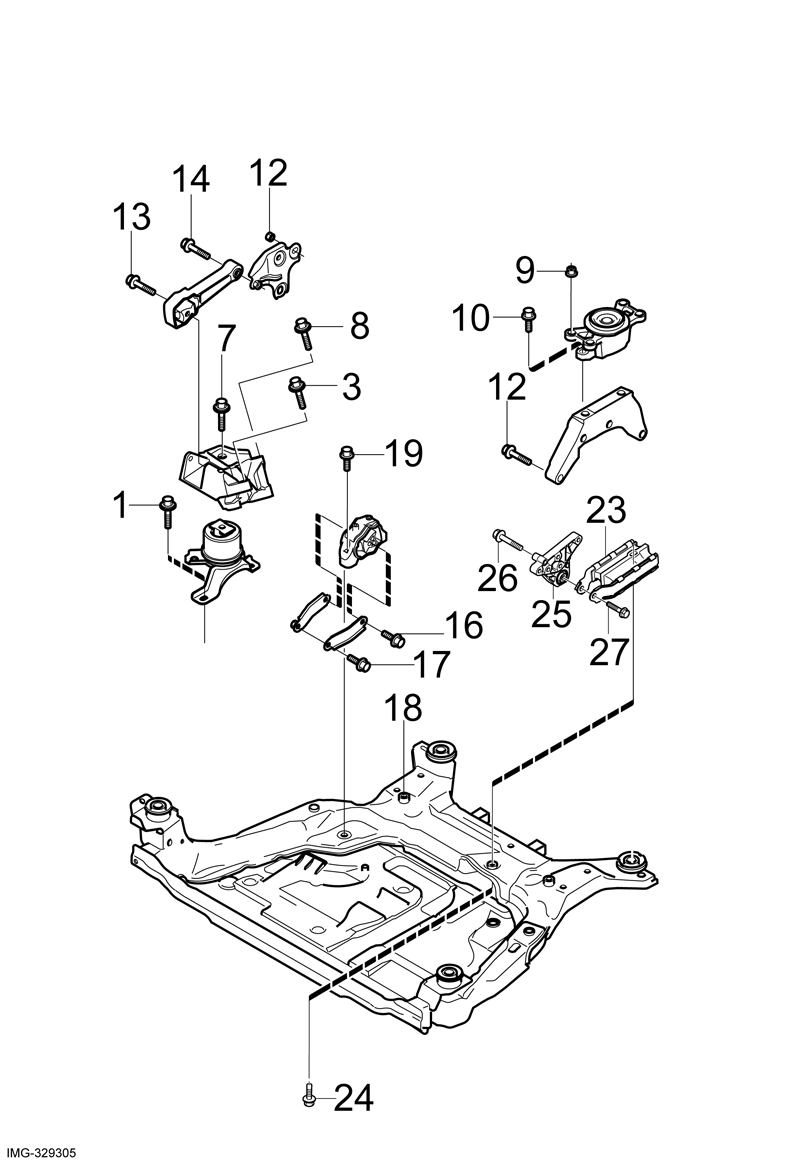

Крепление двигателя D5244TХ

Крепления двигателя D5244TХ

Положение	Обозначение	Нм(смазанные)	Модификация
1	Правый крепеж на двигателе - шасси 3xM12x35x41,8	80
3	Правое крепление двигателя - двигатель 2xM12x140x146,8	80
7	Правое крепление двигателя - крепеж 1xM12x45	80
8	Правое крепление двигателя - двигатель 1xM10x50x56,7	48
9	Левый крепеж на двигателе гайка - шасси 4xM12x15,3	80
10	Левый крепеж на двигателе - консоль 2xM14x55	175
11 (на рисунке отсутствует)	Крепление трансмиссии, левое- трансмиссия 4xM12x45TF80-SC	80
12	Крепление трансмиссии, левое- трансмиссия 4xM12x60M66	80
13	Верхняя реактивная тяга - правое крепление двигателя 1xM12x110x117,9	110
14	Верхняя реактивная тяга - крепление шасси 1xM12x65	110
15	Верхняя реактивная тяга - шасси 3xM12x13,8	80
16	Нижняя реактивная тяга, справа сзади- большая втулка 1xM12x85x92,8	110
17	Нижняя реактивная тяга - малая втулка 1xM12x60x67,8	110
18	Нижняя реактивная тяга, большая втулка - рама 2xM12x75x82,2	110
19	Теплозащитный экран - нижняя реактивная тяга, большая втулка 2xM6x12	10
20	Поперечина	100	XC70, XC60 (нет на изображении)
21	Противоударная балка к подрамнику	100	XC70, XC60
22	Противоударная балка к подрамнику	100	XC70, XC60
23	Нижняя реактивная тяга, слева сзади		Новая тяга w0846 S80, V70, w0920 XC60, XC70
24	M12x63 Нижняя реактивная тяга, справа сзади - шасси	80
25	Реактивная тяга, кронштейн
26	M10x45 Кронштейн коробки передач	50
27	M12x70 Фланцевый винт	110

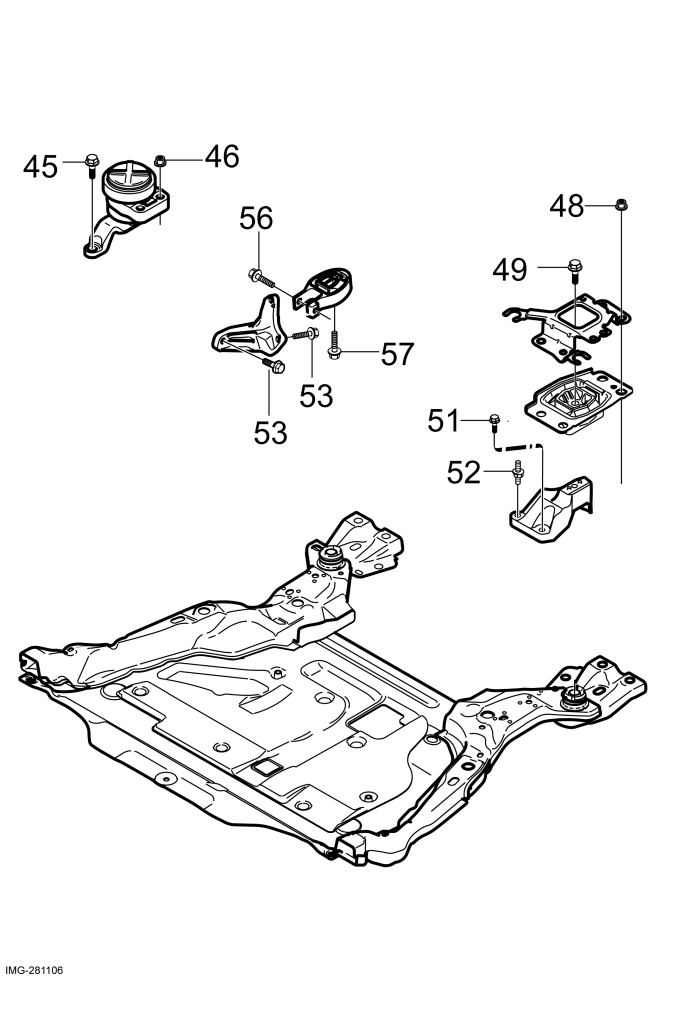

Крепление двигателя B4204S3/S4

Крепление двигателя B4204S3/S4

Положение	Обозначение	Нм(смазанные)

45	Правая эластичная опора двигателя - кузов, винт с шайбой 2xM12x40x48,4	80 Нм
46	Правая эластичная опора двигателя - двигатель, фланцевая гайка 2xM12x13,8	80 Нм
48	Левая эластичная опора двигателя - кузов, винт с шайбой 4xM12x15,3	80 Нм
-	Левая эластичная опора двигателя - кузов M8	24 Нм
49	Левая эластичная опора двигателя - крепление коробки передач, финт с фланцем M14x55x63	130 Нм
51	Крепление коробки передач - коробка передач, фланцевый винт 2xM12x45	80 Нм
52	Крепление коробки передач - концевой винт M8x12	80 Нм
53	Крепление коробки передач - коробка передач, фланцевый винт 3xM10x45	50 Нм
56	Реактивная тяга, нижняя - коробка передач, фланцевый винт M12x70	80 Нм
57	Реактивная тяга, нижняя - подрамник, фланцевый винт M12x63	80 Нм

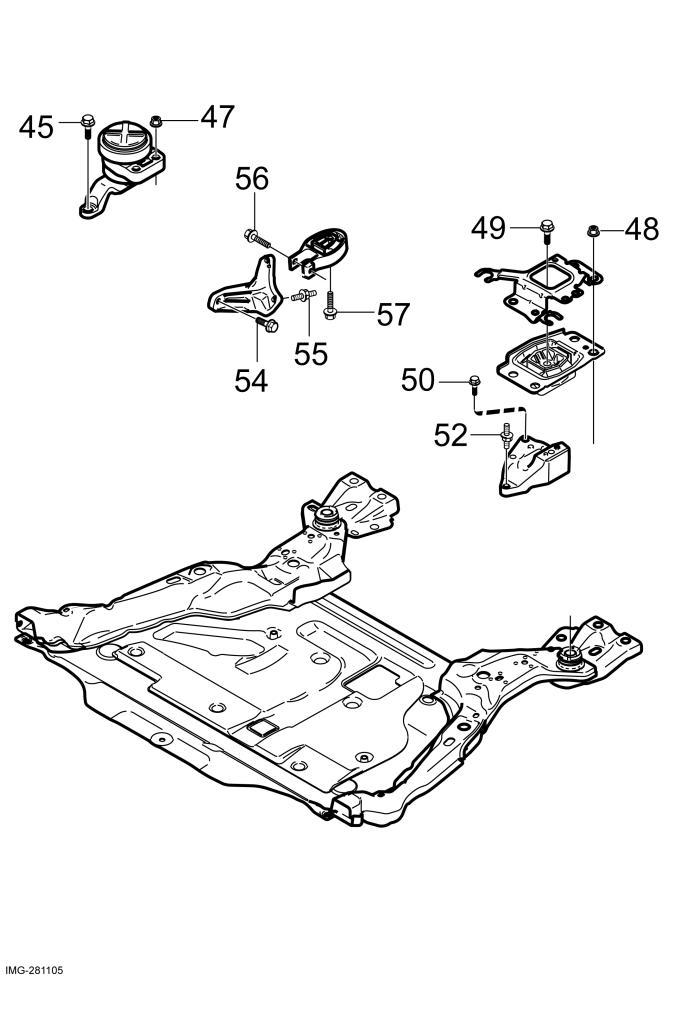

Крепление двигателя D4204T

Крепление двигателя D4204T

Положение	Обозначение	Нм(смазанные)

45	Правая эластичная опора двигателя - кузов, винт с шайбой 2xM12x40x48,4	80 Нм
47	Правая эластичная опора двигателя - двигатель, шпилька 2xM14x100, 77x28/ стопорная фланцевая гайка M14x15,9	Шпилька двигателя 12 Нм/ Гайка шпильки 20 Нм
48	Левая эластичная опора двигателя - кузов, винт с шайбой 4xM12x15,3	80 Нм
49	Левая эластичная опора двигателя - крепление коробки передач, финт с фланцем M14x55x63	80 Нм
50	Крепление коробки передач - коробка передач, фланцевый винт 3xM12x45	80 Нм
52	Крепление коробки передач - концевой винт M8x12	80 Нм
54	Крепление коробки передач - коробка передач, фланцевый винт M10x45	50 Нм
55	Крепление коробки передач - концевой винт 2xM10x10	50 Нм
56	Реактивная тяга, нижняя - коробка передач, фланцевый винт M12x70	80 Нм
57	Реактивная тяга, нижняя - подрамник, фланцевый винт M12x63	80 Нм
