Группа 21 Блок цилиндров (1998, 1999)

Применимость

Модель	Двигатель	Год
C70 Conv (-05)	—	1998–2005
C70 Coupe (-02)	—	1998–2002

Технические данные и моменты затяжки:

A2101097

B 5204 T3/T4, B 5234 T3, B 5254 T/S, B 5244 T/S
Головка цилиндров:	Размерымм
Высота, новая	129,0 ± 0,05
Максимальная механическая обработка	0,30
Максимальная деформация, перед-зад	0,50
Максимальная деформация, поперечная	0,20

Блок цилиндров:	B 5204 T3/T4, B 5234 T3,	B 5254 T/SB5244 T/S
Диаметр цилиндра
Стандартный (с отметкой С) мм	81,00 - 81,01	83,00 - 83,01
Стандартный (с отметкой D) мм	81,01 - 81,02	83,01 - 83,02
Стандартный (с отметкой Е) мм	81,02 - 81,03	83,02 - 83,03
Стандартный (с отметкой G) мм	81,04 - 81,05	83,04 - 83,05
Увеличенный размер 1 мм	81,20 - 81,21	83,20 - 83,21
Увеличенный размер 2 мм	81,40 - 81,41	83,40 - 83,41

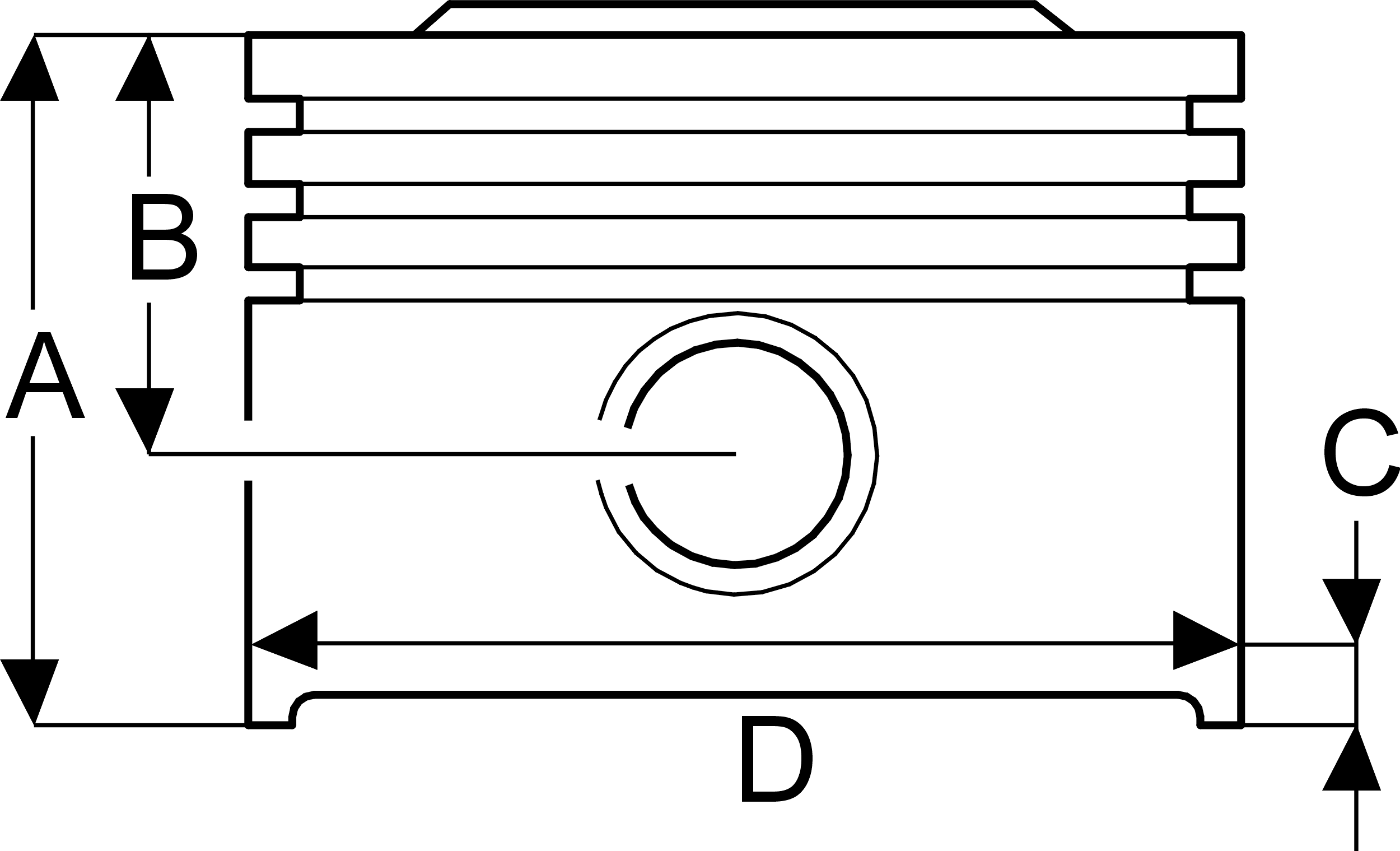

A0300002

Поршни
Тип двигателя:	Размер (мм)
А	B	C
B 5204 T3/T4	66,4	42,4	16,0
B 5234 T3	59,9	35,9	16,0
B 5254 T/S	59,9	35,9	16,0
B 5244 T	59,9	35,9	16,0
B 5244 S	50,0	28,0	12,0

Классификация коренных подшипников (выбита на блоке цилиндров и коленчатом вале):
Блок	Амалый диаметр		Cбольшой диаметр
Коленчатый вал	блок	промежуточная секция	блок	промежуточная секция	блок	промежуточная секция
А малый	желтый средний	желтый средний	желтый средний	синий толстый	синий толстый	синий толстый
В средний	красный тонкий	желтый средний	желтый средний	желтый средний	желтый средний	синий толстый
С большой	красный тонкий	красный тонкий	красный тонкий	желтый средний	желтый средний	желтый средний

Моменты затяжки для смазанных винтов и гаек: B5XX4 T/S	Н·м / футофунтыИ градусы дозатяжкина угол:
Головка цилиндров (затяните винты поочередно в направлении от центра):
этап 1	20/15
этап 2	60/44
этап 3 дозатяните на угол	130°
Промежуточная секция (затяните винты поочередно в направлении от центра):
этап 1, M10	20/15
этап 2, M10	40/30
этап 3, M8	25/18
этап 4, M7	16/12
этап 5, M10 дозатяните на угол	90°
Крышка шатуна:
этап 1	20/20
этап 2 дозатяните на угол	90°
Центральная гайка коленчатого вала	180/133
Винт с буртиком, демпфер вибрации:
этап 1	25/19
этап 2 дозатяните на угол	30°
Ведущий диск
этап 1	45/33
этап 2 дозатяните на угол	50°
Коробка передач - двигатель	48/35
Гидротрансформатор	50/37
Крышка распределительного механизма, передняя	12/9
Крышка распределительного механизма, верхняя	8/6
Шкив распределительного вала	20/15
Шкив привода распределительного механизма, распределительный вал без VVT	20/15
Шкив привода распределительного механизма, распределительный вал с VVT	10/7,5
Шкив распределительного вала с VVT, центральный винт	120/89
Шкив распределительного вала с VVT, центральный винт	35/26
Натяжной шкив, ремень распределительного механизма	30/22
Демпфер вибрации, ремень распределительного механизма	24/18
Натяжное устройство ремня, механическое	20/15
Холостой шкив, ремень распределительного механизма	24/18
Водяной насос	17/13
Выпускной коллектор	25/19
Коллектор, выпускное отверстие, болт, турбонагнетатель (ТС)	20/15
Впускной коллектор	19/14
Топливная магистраль:
этап 1	10/7,5
этап 2 дозатяните на угол	75°
Масляный поддон	17/13
Масляный насос	6/4,5
Пробка, масляный поддон	38/28
Впускной маслопровод	17/13
Сливной шланг, турбонагнетатель (ТС)	12/9
Трубчатые винты, вентиляция картера	26/19
Трубчатые винты, нагнетательные маслопроводы, турбонагнетатель (ТС)	18/13
Трубчатые винты, трубки охлаждающей жидкости, турбонагнетатель (ТС)	26/19
Трубчатые винты, нагнетательные маслопроводы, блок цилиндров	38/28
Крышка, передний край	17/13
Маслоуловитель	15/11
Штуцер, масляный фильтр	40/30
Выключатель давления масла	50/37
Датчик частоты вращения коленчатого вала	6/4,4
Датчик детонации (KS)	20/15
Датчик температуры, охлаждающая жидкость двигателя	22/16
Свечи зажигания	30/22
Маховик:
этап 1	45/33
этап 2 дозатяните на угол	65°

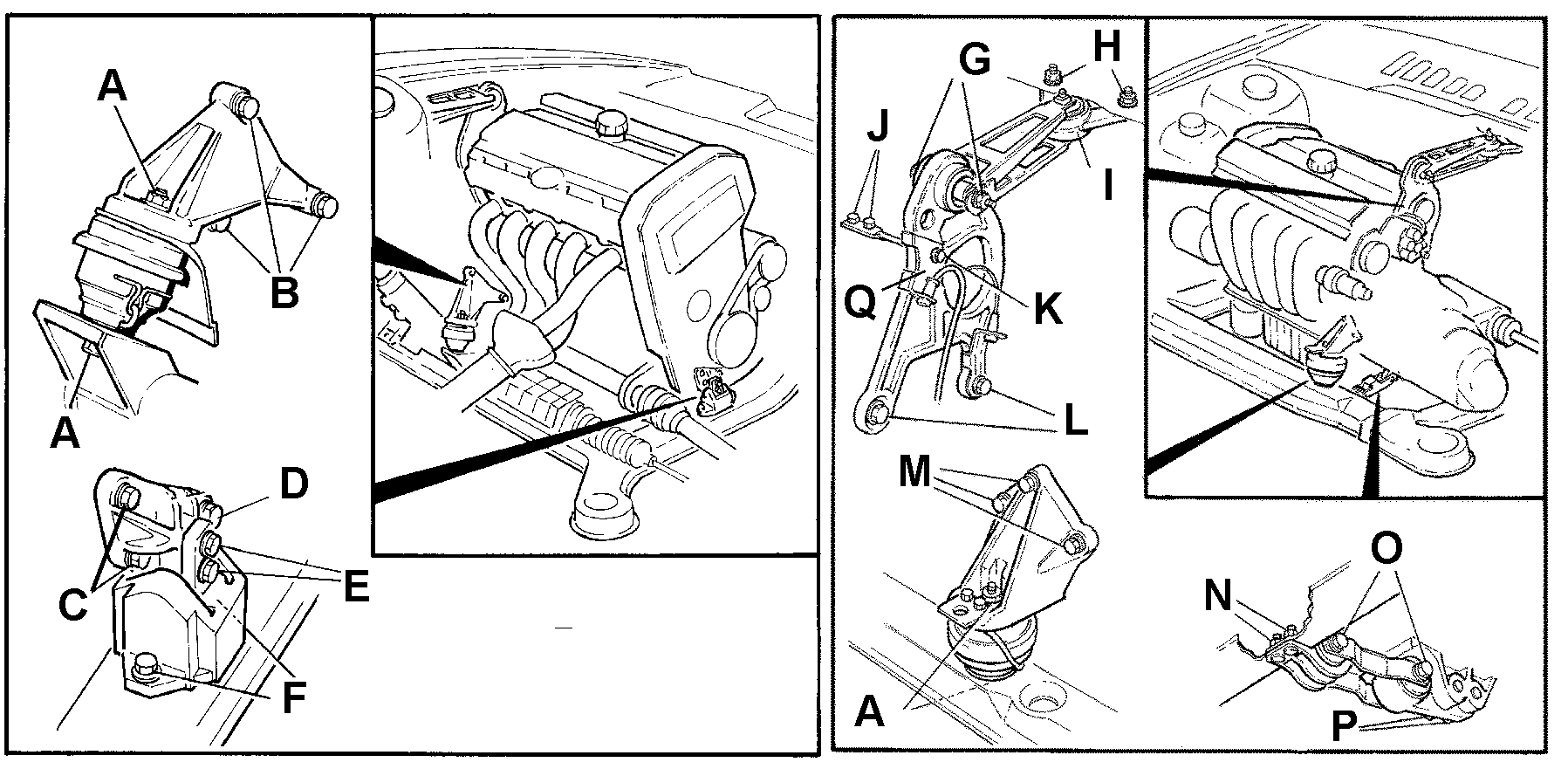

S2100980

Моменты затяжки для креплений двигателя, винтов и гаек (смазанных):

А	Гайка (винт) для подушки двигателя	50/37
B	Заднее крепление двигателя - коробка передач	50/37

	Правое крепление двигателя:
C	Задние винты - блок цилиндров, M10
Этап 1, M10	35/26
Этап 2, M10 дозатяните на угол	60°
D	Передний винт - блок цилиндров:
Этап 1, M8	20/15
Этап 2, M8 дозатяните на угол	60°
E	Подушка двигателя - крепление двигателя:
Этап 1	35/26
Этап 2 дозатяните на угол	90°
F	Подушка двигателя - рама дозатяните на угол:
Этап 1	65/48
Этап 2 дозатяните на угол	60°

	Верхняя реактивняя тяга.
G	Передняя втулка:
Этап 1	35/26
Этап 2 дозатяните на угол	90°
H	Задняя втулка - корпус:
Этап 1	35/26
Этап 2 дозатяните на угол	60°
I	Задняя втулка - реактивная тяга:
Этап 1	35/26
Этап 2 дозатяните на угол	60°
J	Стойка - головка цилиндров	10/7,5
K	Стойка - реактивная штанга	25/18
L	Реактивная штанга - блок цилиндров:
Этап 1	45/33
Этап 2 дозатяните на угол	90°
М	Переднее крепление двигателя - блок цилиндров	25

	Нижняя реактивная тяга.
Н	Передняя втулка - рама, M12:
Этап 1	65/48
Этап 2 дозатяните на угол	60°
O	Реактивная тяга - втулки:
Этап 1	35/26
Этап 2 дозатяните на угол	90°
P	Задняя втулка - коробка передач:
Этап 1	35/26
Этап 2 дозатяните на угол	40°
Q	Реактивная штанга - головка цилиндров (Турбо):
Этап 1	35/26
Этап 2 дозатяните на угол	60°
