Головка цилиндров, установка (D5252T MSA 15.7)

Bыбор прокладки головки цилиндров

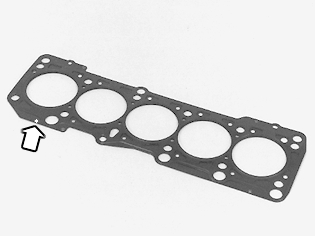

Используйте прокладку с той же маркировкой (количеством отверстий), как и раньше, при этом она должна быть направлена отметкой TOP (ВЕРХ) вверх.

Примечание: Если вы получили доступ к компонентам в двигателе, например, при замене поршней, шатунов и т.д., высота поршня должна быть замерена, и использованы соответствующие прокладки.

Существуют три вида прокладок головки цилиндров, различающихся по толщине, что обозначается отверстиями. Толщина прокладки зависит от высоты поршня над блоком цилиндров.

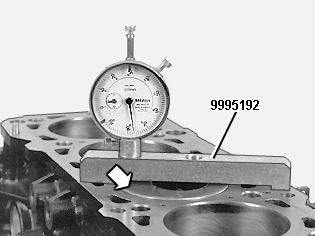

Примечание: При замере превышения поршней над блоком цилиндров, учитывается самое большое значение, которое затем используется при выборе правильной прокладки головки цилиндров.

Прочистите отверстия для винтов головки цилиндров.В отверстиях для винтов не должно быть масла или грязи. Если в одном из отверстий для винтов все еще осталось масло, то давление на прокладку блока цилиндров не будет достаточно большим.

Проверка распределительного вала

Примечание: Смажьте поверхность между толкателями клапанов и распределительным валом при установке новой головки цилиндров вместе с распределительным валом.

Убедитесь, что распределительный вал расположен так, что выступы кулачка 1 направлены вверх под одинаковым углом и установите инструмент для регулировки распределительного вала 🔧 TOLK (KAMAXELLÄGE) на распределительном вале.Расположите инструмент для регулировки распределительного вала следующим образом:Поверните зафиксированный распределительный вал так, чтобы один конец инструмента опирался на головку цилиндров. Используйте щуп, чтобы измерить зазор на другом конце. Уменьшите зазор вдвое и вставьте щуп, соответствующий этому зазору, между инструментом и головкой цилиндров.Теперь поверните распределительный вал так, чтобы инструмент опирался на щуп. Вставьте с противоположного конца другой щуп того же размера между инструментом для регулировки распределительного вала и головкой цилиндров

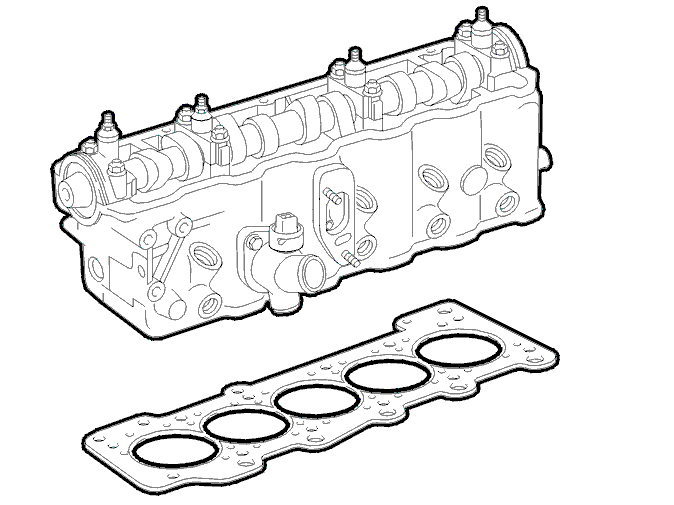

Установка головки цилиндров

Вверните установочные штифты 🔧 STYRPINNAR M12 (CYLINDERLOCKSPACKNING) (4 штифта) в наружные отверстия.Расположите прокладку головки цилиндров. Используйте прокладку той же толщины, что и первоначальная, или прокладку, соответствующую измеренному значению.

Осторожно: Прокладка хрупкая! Обращайтесь с ней осторожно!

Осторожно опустите головку цилиндров, убедившись, что под нее ничего не попало, и что прокладка не сдвинулась.Используйте новые винты головки цилиндров со смазанной резьбой и сопрягаемыми поверхностями.Закрутите винты головки цилиндров рукой.Снимите установочные штифты с помощью🔧 DEMONTERINGSVERKTYG (STYRPINNAR).Закрутите оставшиеся винты (х4) головки цилиндров.

Затяжка головки цилиндров

Затяните винты следующим образом:

1. Используйте динамометрический ключ по порядку от 1 до 12.
2. Затяните с помощью нерегулируемого гаечного ключа.

Установка свечи предпускового подогрева и форсунки

Установите:

• свечи предпускового подогрева. Затяните до 15 Н·м.
• тепловой экран.
• форсунку.
• Прокладку.
• держатель.

Затяните форсунку до 20 Н·м.

Примечание: Инжекторные клапана нельзя прочищать с помощью распыляющего наконечника. С форсунками нужно обращаться так, чтобы наконечник с распыл яющими отверстиями не касался твердых поверхностей, таких как рабочий стол. Это может повредить наконечник сопла.
