Головка цилиндров, установка (D5244T, D5244T18, D5244T2)

Выбор прокладки головки цилиндров правильной толщины

Используйте прокладку с той же маркировкой (количеством отверстий), как и раньше.

Примечание: Если вы получили доступ к компонентам в двигателе, влияющими на высоту поршня, например, при замене поршней, шатунов и т.д., высота поршня должна быть измерена, и использованы соответствующие прокладки.

Существуют три вида прокладок головки цилиндров, различающихся по толщине, что обозначается отверстиями. Толщина прокладки зависит от высоты поршня над блоком цилиндров.

Измерение толщины прокладки

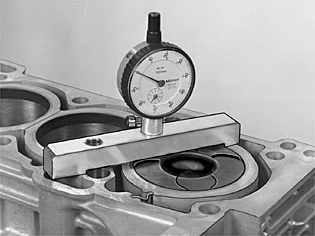

Используйте циферблатный индикатор и инструмент 🔧 ЗАЖИМ (ПРОВЕРКА ВЫСОТЫ ГИЛЬЗЫ) B27,B28,B280,B172,B14.Установите цилиндр в верхнюю мертвую точку. Установите циферблатный индикатор на ноль по отношению к прокладочной поверхности рабочей поверхности цилиндра.Затем измерьте высоту поршня над прокладочной поверхностью.Измерьте по крайней мере в 2 местах на каждом цилиндре. Попробуйте измерить вблизи воображаемой осевой линии.

Примечание: Если получены различные значения при измерении выступания поршней над блоком цилиндров, учитывается самое большое значение, которое затем используется при выборе правильной прокладки головки цилиндров.

Примечание: В отверстиях для винтов не должно быть масла и грязи. Если в одном из отверстий для винтов все еще осталось масло, то давление на прокладку блока цилиндров не будет достаточно большим.

Регулировка коленчатого вала

Поверните коленчатый вал против часовой стрелки (вид с задней стороны двигателя) до тех пор, пока поршень в цилиндре 1 не достигнет верхней мертвой точки (в.м.т.).Продолжайте поворачивать против часовой стрелки до тех пор, пока поршень в цилиндре 1 не будет приблизительно на 2-3 см ниже верхней мертвой точки (в.м.т.).Установите ограничитель коленчатого вала🔧 Регулировочный инструмент, коленчатый вал Убедитесь, что он уперся в блок цилиндров.Теперь поверните коленчатый вал по часовой стрелке (вид с задней стороны двигателя) до тех пор, пока противовес коленчатого вала не коснется ограничителя коленчатого вала.

Установка головки цилиндров

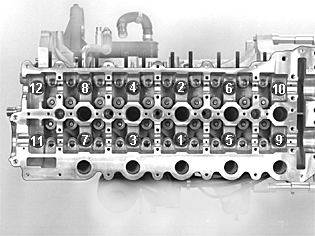

Установите новую прокладку головки цилиндров.Установите головку цилиндров. Используйте новые винты.Смажьте и установите все винты.Затяните согласно: Момент затяжки.Затяните винты поочередно в направлении от центра наружу (как показано на иллюстрации).Используйте транспортир 🔧 ТРАНСПОРТИР.

Установка толкателей клапанов и коромысел

Смажьте толкатель клапана и установите согласно ранее сделанным отметкам. Убедитесь, что толкатели клапанов правильно расположены по отношению к штокам клапанов.

Установка распределительных валов и крышек распределительных валов

Очистите и убедитесь, что в положениях подшипников на распределительном вале, головке цилиндров и крышке распределительного вала нет грязи.

Смажьте:

• положения подшипников и выступы распределительного вала
• положения подшипников головки цилиндров
• крышку распределительного вала
• валики для коромысел.

Расположите распределительные валы так, чтобы отметки на шкивах распределительного вала были друг напротив друга.Установите крышки распределительного вала. Ввинтите винты до тех пор, пока крышки не будут прилегать к распределительному валу. Пока не устанавливайте переднее положение крышки / уплотнения на впускной распределительный вал. Он будет установлен позже.Осторожно ввинтите винты на место, последовательно ввинчивая на один оборот до тех пор, пока распределительный вал не будет зафиксирован в положениях подшипников в головке цилиндров. Выполните такие же операции с другим распределительным валом.Затем затяните винты на обоих распределительных валах. См. Момент затяжки.

Установка инструмента для регулировки распределительного вала

Используйте инструмент для регулировки распределительного вала 🔧 Регулировочный инструмент, распределительный вал D5244T - T2.

Осторожно: Распределительные валы нельзя поворачивать более, чем это абсолютно необходимо для установки инструмента для регулировки распределительного вала. Могут быть повреждены клапаны.

Осторожно поверните распределительные валы при помощи отвертки, вставив ее в паз для насоса высокого давления и вакуумного насоса в распределительном вале, так чтобы можно было установить инструмент для регулировки распределительного вала.Установите инструмент для регулировки распределительного вала.

Примечание: Инструмент для регулировки распределительного вала нельзя вынуждать в нужное место, ударяя по нему или выполняя подобные действия.

Установка переднего и заднего положений для уплотнения

Насухо вытрите сопрягаемые поверхности положений уплотнения и соответствующие поверхности на головке цилиндров.Нанесите жидкую прокладочную мастику 11 61 059 на положения уплотнения. Поверхность должна быть покрыта полностью, но без излишков. Используйте валик 🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304.Смажьте переднюю крышку подшипника маслом.Установите кромку уплотнения и затяните кромку уплотнения. См. Момент затяжки.

Установка крышек распределительного вала

Убедитесь, что на выступы распределительных валов нанесено масло. Смажьте, если необходимо.Насухо вытрите поверхности прокладки.Расположите прокладки для крышки распределительного вала.Убедитесь, что прокладки лежат в своих пазах и не перекручены.Осторожно установите крышку распределительного вала. Не повредите прокладки.Установите винты. Затяните винты.

Примечание: Убедитесь, что прокладки расположены правильно.

Затяните винты.

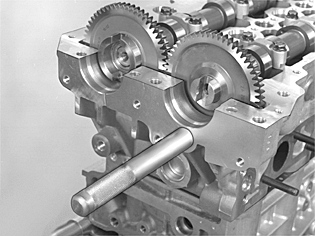

Установка переднего уплотнения распределительного вала

Используйте инструмент 🔧 Оправка, уплотнение распределительного вала.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Вдавливайте до тех пор, пока оправка не упрется.Снимите инструмент.

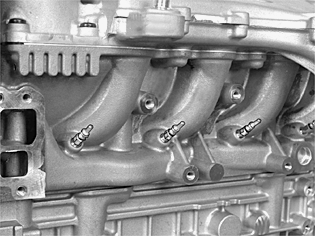

Установка свечи предпускового подогрева

Осторожно ввинтите свечу предпускового подогрева.Затяните. См. Момент затяжки.
