Головка блока цилиндров, разборка/сборка (D5244T, D5244T18, D5244T2)

Проверка толкателей клапанов и коромысел

Осторожно: Не повредите сопрягаемые с прокладкой поверхности. Прокладка головки цилиндров вряд ли сможет загерметизировать повреждения, нанесенные сопрягаемой с прокладкой поверхности.

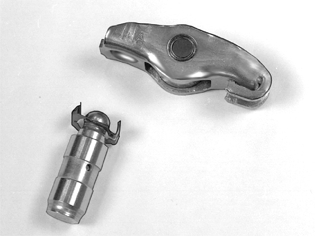

Демонтируйте толкатель клапана с коромысла.Запомните как повернут зажим, чтобы облегчить сборку.Проверьте отсутствие следов износа на толкателях клапанов и коромыслах.Проверните ролики коромысел, чтобы прослушать подшипники.Замените детали при необходимости.

Демонтаж свечей накаливания

Выкрутите свечи зажигания.

Снятие клапанов

Используйте компрессор для пружины клапана 🔧 КЛАПАННАЯ ПРУЖИНА B21 D16 D24 с 🔧 Инструмент для запрессовки, пружины клапанов, дизель.

Примечание: Будьте особенно внимательны с расположением движущихся частей.

Примечание: Не повредите сопрягаемые с прокладкой поверхности. Прокладка головки цилиндров вряд ли сможет загерметизировать повреждения, нанесенные сопрягаемой с прокладкой поверхности.

Снимите

• стопоры клапанов
• верхние тарелки клапанов
• пружины клапанов
• клапаны

Повторите процедуру с другими клапанами.

Демонтаж уплотнений штока клапана

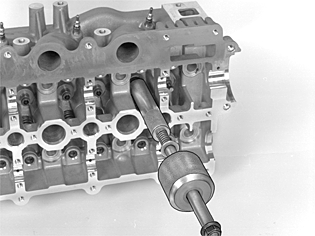

Используйте инструмент 🔧 ЗАХВАТ (САЛЬНИК НАПРАВЛЯЮЩЕЙ КЛАПАНА)B21 B230 D24. Замените внутреннюю часть на инструменте на 🔧 Экстрактор, уплотнение штока клапана, дизель.Снять уплотнение штоков клапанов и нижние шайбы клапана.

Осторожно: Установите снятую ранее внутреннюю секцию на место в инструмент 🔧 ЗАХВАТ (САЛЬНИК НАПРАВЛЯЮЩЕЙ КЛАПАНА)B21 B230 D24.

Чистка головки блока цилиндров

Очистите следующее:Поверхности прокладок.Камеры сгорания.Впускные и выпускные каналы.седла клапанов.

Чистка гнезда форсунки

Продуйте начисто гнездо форсунки сжатым воздухом. Используйте инструмент 🔧 Развертка, гнездо сопла D5244T.Проверьте, чтобы конец инструмента был хорошо очищен. Поверните стержень на несколько оборотов, пока поверхность уплотняющей шайбы не будет чиста от сажи.Продувайте начисто через равные промежутки времени и проверяйте на чистоту.

Проверка головки блока цилиндров

Осторожно: Не разрешен никакой тип обработки головки цилиндров. Если сомневаетесь, замените запасной деталью.

Очистить клапаны, пружины клапанов и тарелки.Провести визуальный контроль отсутствия повреждений.

Установка на место уплотнений штоков клапанов

Смажьте:

• верхний конец направляющих клапанов
• уплотнения штоков клапанов.

Установите:

• нижние опорные тарелки клапанных пружин
• уплотнения штоков клапанов.

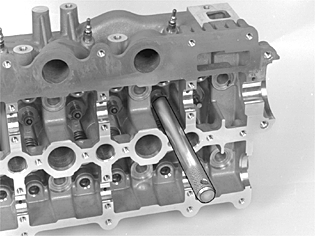

Запрессуйте уплотнение. Используйте инструмент 🔧 Оправка, уплотнение штока клапана, дизель.Прижмите усилием руки, пока инструмент не остановится под шайбой пружины клапана. Уберите инструмент.Повторите процедуру с другими уплотнениями штоков клапанов.

Установка клапана/пружин клапанов

Нанесите смазку на шток клапана

Установите:

• клапан
• пружину клапана
• верхняя шайба клапанной пружины.

Осторожно: Не сжимайте больше, чем абсолютно необходимо. Уплотнение штока клапана может быть повреждено.

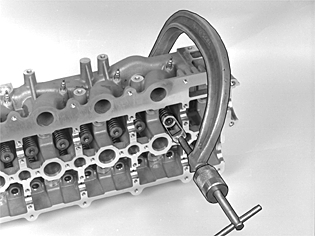

Сожмите пружину клапана так, чтобы были видны три канала замка клапана. Используйте компрессор для пружины клапана 🔧 КЛАПАННАЯ ПРУЖИНА B21 D16 D24 с дополнительным захватом 🔧 Инструмент для запрессовки, пружины клапанов, дизель.Установите фиксатор клапана. Проверьте, чтобы фиксатор клапана лежал в правильном положении, когда разгружается пружина клапана.Повторите процедуру с другими клапанами.
