Головка блока цилиндров (D5244T10, D5244T11, D5244T12)

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

🔧 T9997107,

• ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма
• впускной патрубок Впускной коллектор
• форсунка Форсунка Форсунка Форсунка
• топливную магистраль Топливная магистраль
• Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов
• топливный насос Топливный насос
• свечи предпускового подогрева Свеча предпускового подогрева

🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24

🔧 СЪЕМНИК (САЛЬНИК-ВЕДУЩАЯ ШЕСТЕРНЯ, РАСПРЕД- КОЛЕНЧАТЫЙ ВАЛ) B200-6304

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Убедитесь в том, что компонент установлен согласно маркировкам, нанесенным при снятии.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Проследите за тем, чтобы в резьбовых отверстиях винтов головки блока не было жидкости.

🔩 Момент затяжки: 20 Н·м + 50 Н·м + 50 Н·м + доворот 120° + доворот 120°

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

🔩 Момент затяжки: 10 Н·м

Внимание: Убедитесь в том, компонент чист и свободен от постороннего материала и смазки.

Прокладочный герметик арт. 1161059🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304

🔩 Момент затяжки: 17 Н·м

🔧 Регулировочный инструмент, распределительный вал D5244T - T2

🔩 Момент затяжки: 10 Н·м

🔧 Оправка, уплотнение распределительного вала

Примечание: На этом этапе затяните винты только рукой.

Установите ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма

🔩 Момент затяжки: 30 Н·м

🔩 Момент затяжки: 20 Н·м

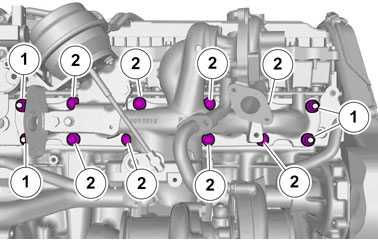

1. 🔩 Момент затяжки: 14 Н·м + 16 Н·м
2. 🔩 Момент затяжки: 12 Н·м + 14 Н·м

🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

• впускной патрубок Впускной коллектор
• топливный насос Топливный насос
• топливную магистраль Топливная магистраль
• форсунка Форсунка Форсунка Форсунка
• Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов
• свечи предпускового подогрева Свеча предпускового подогрева

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
