Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2015 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012–2015 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T19 | 2010 |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2015 |
| V60 | D5204T7 | 2013–2015 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012–2015 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T19 | 2010 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2015 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T14 | 2010 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012–2015 |
| XC70 (08-) | D5244T14 | 2010 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Прокладочный герметик | 1161059 |
Демонтаж
Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
🔧 T9997107,
- ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма
- впускной патрубок Впускной коллектор
- форсунка Форсунка Форсунка Форсунка
- топливную магистраль Топливная магистраль
- топливный насос Топливный насос
- Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов
- свечи предпускового подогрева Свеча предпускового подогрева
🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24
🔧 СЪЕМНИК (САЛЬНИК-ВЕДУЩАЯ ШЕСТЕРНЯ, РАСПРЕД- КОЛЕНЧАТЫЙ ВАЛ) B200-6304
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.
Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.
Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.
Установка
Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.
Осторожно: Поворачивайте только коленчатый вал против часовой стрелки.
Осторожно: Проследите за тем, чтобы в резьбовых отверстиях винтов головки блока не было жидкости.

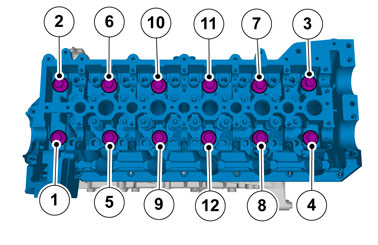

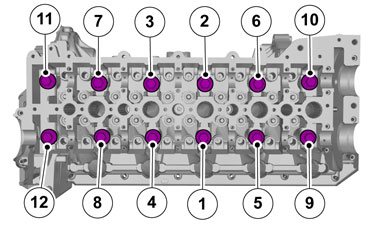

🔩 Момент затяжки: 20 Н·м + 50 Н·м + 50 Н·м + доворот 120° + доворот 120°
Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.
🔩 Момент затяжки: 10 Н·м
Внимание: Убедитесь в том, компонент чист и свободен от постороннего материала и смазки.
Прокладочный герметик арт. 1161059🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304
🔩 Момент затяжки: 17 Н·м
🔧 Регулировочный инструмент, распределительный вал D5244T - T2
🔩 Момент затяжки: 10 Н·м
🔧 Оправка, уплотнение распределительного вала
Примечание: На этом этапе затяните винты только рукой.
Установите ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма
🔩 Момент затяжки: 30 Н·м
🔩 Момент затяжки: 20 Н·м
- 🔩 Момент затяжки: 14 Н·м + 16 Н·м
- 🔩 Момент затяжки: 12 Н·м + 14 Н·м
🔩 Момент затяжки: 50 Н·м
🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 10 Н·м
- впускной патрубок Впускной коллектор
- топливный насос Топливный насос
- топливную магистраль Топливная магистраль
- форсунка Форсунка Форсунка Форсунка
- стартер Стартёр Стартёр
- Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов
- свечи предпускового подогрева Свеча предпускового подогрева
Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
