Головка блока цилиндров (D4204T, D4204T2)

При замене головки цилиндров

Переставьте:

• топливную магистраль
• подъемную скобу
• кронштейн привода рециркуляции выхлопных газов.

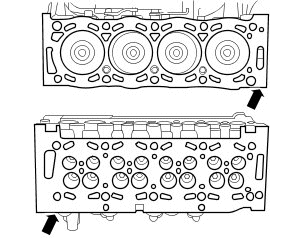

При замене прокладки головки цилиндров

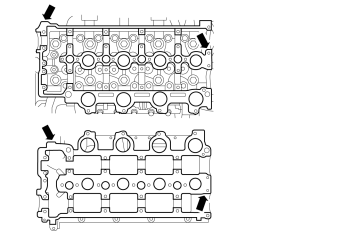

Очистите поверхности:

• блок цилиндров
• головки цилиндров на стороне блока цилиндров
• соединения выпускного коллектора. Убедитесь, что болты не повреждены, и что они затянуты.

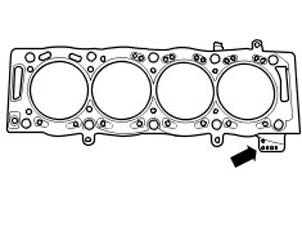

Проверка толщины прокладки

Осторожно: Проверьте маркировку на прокладке головки цилиндров, чтобы убедиться, что во время установки используется правильная прокладка. В новой прокладке должно быть такое же количество отверстий, как и в старой.

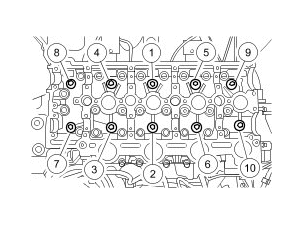

Установка головки цилиндров

Установите:

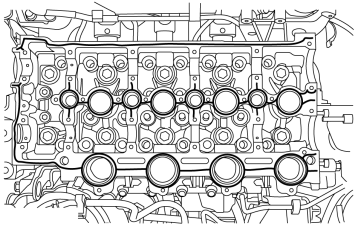

• новую прокладку головки цилиндров. Поднимите головку цилиндров на место с помощью коллеги
• новые винты головки цилиндров. Затяните винты по порядку и согласно Åtdragningsmoment и используйте: 🔧 VINKELMÄTARE.

Крепление двигателя

Подвесьте двигатель. Используйте 🔧 LYFTBYGEL и уберите домкрат из-под двигателя.

Установка толкателей клапанов и распределительных валов

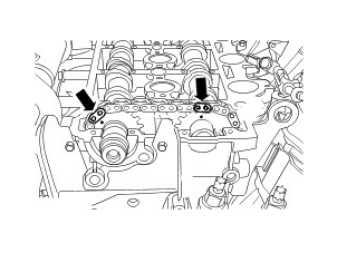

Осторожно: Распределительный вал имеет два звена, помеченных другим цветом. Они должны быть совмещены с отметкой на шестерне распределительного вала и должны быть направлены прямо вверх. Смотрите иллюстрацию.

Установите:

• толкатели клапана и смажьте толкатели
• распределительные валы вместе с цепью распределительного вала. Смажьте места расположения подшипников распределительного вала.

Установка крышки распределительного вала

Очистите поверхности прилегания головки блока цилиндров и блока распределительного вала.

Осторожно: Следите за тем, чтобы отверстие проверки уровня масла было свободно от герметика. Нанесите на головку блока цилиндров полосу силиконового уплотнения, толщиной в 4 мм. Используйте силиконовое уплотнение, номер детали 1161771.

Осторожно: Смажьте места расположения подшипников распределительного вала.

Установите:

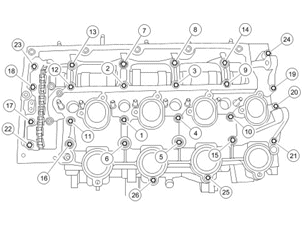

• крышку распределительного вала и затяните винты в два шага в порядке, указанном на иллюстрации. Также см. Åtdragningsmoment.

• Примечание: > Затяните винты, начиная с наружного и двигаясь внутрь.

болты форсунок. Затяните. См.: Åtdragningsmoment.

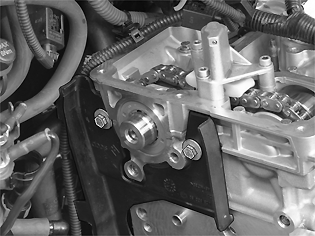

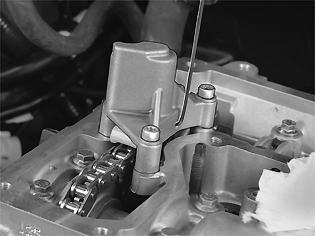

Установка натяжного устройства цепи распределительного вала

Установите натяжное устройство цепи распределительного вала. Затяните винты. Снимите стопорный штифт с натяжного устройства.

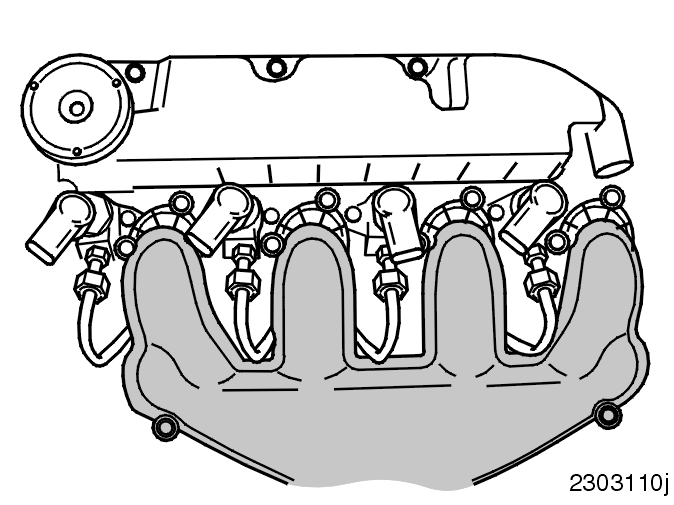

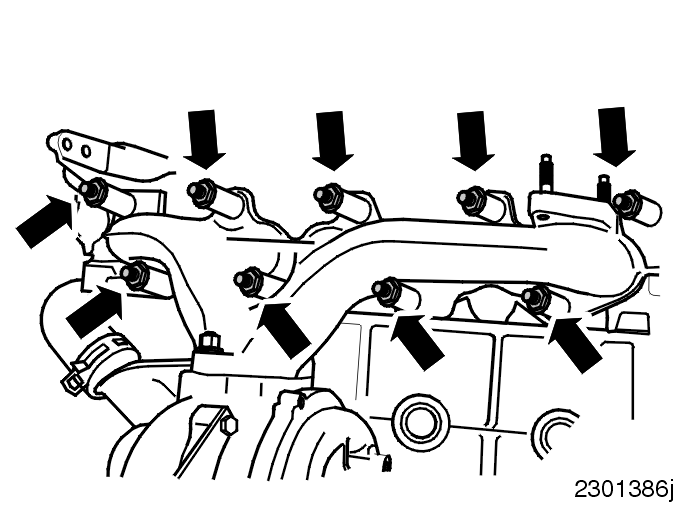

Установка выпускного коллектора

Установите:

• новую прокладку коллектора. Поднимите выпускной коллектор на шпильки
• распорные втулки
• гайки. Затяните гайки.

Установка компонентов на свече предпускового подогрева

Установите:

• жгут проводов свечи предпускового подогрева. Затяните гайки. См.: Åtdragningsmoment
• теплоизоляционный щиток
• гайки теплоизоляционного щитка. Затяните.

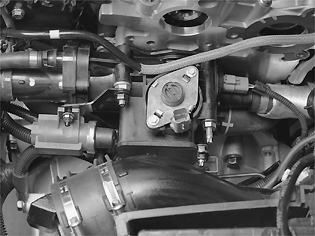

Установка привода рециркуляции выхлопных газов

Установите привод рециркуляции выхлопных газов. См.: Клапан системы рециркуляции выхлопных газов (клапан EGR).

Установка охладителя рециркуляции выхлопных газов

Установите охладитель рециркуляции выхлопных газов. См.: Kylare EGR-ventil.

Установка уплотнения распределительного вала

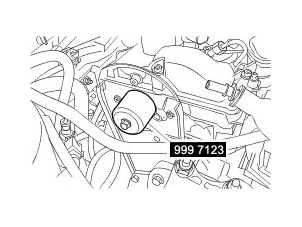

Установите уплотнение распределительного вала. Используйте: 🔧 Dorn.Вдавите уплотнение на место при помощи одного M 10X45.

Установка винтов крышки ремня распределительного механизма

Установите 2 винта внутренней крышки ремня распределительного механизма на головке цилиндров.

Установка шкива распределительного вала

Установите:

• шкив распределительного вала
• центральный болт. Затяните согласно: Åtdragningsmoment. Используйте: 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T в качестве упора.

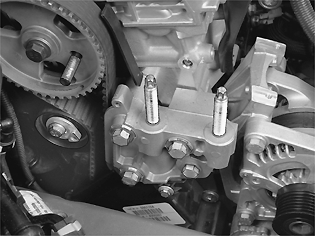

Установка правого крепления двигателя на головке цилиндров

Установите:

• винт M6 передней крышки ремня распределительного механизма в креплении двигателя
• крепление двигателя вместе с холостым шкивом ремня распределительного механизма
• винты крепления двигателя в головке цилиндров. Затяните.

Установка распределительного вала

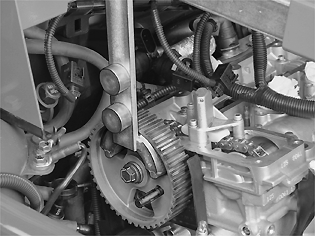

Установите инструмент для регулировки распределительного вала. Используйте: 🔧 Lägesinställare. Инструмент для регулировки распределительного вала должен быть установлен так, чтобы он проходил через шкив распределительного вала и в отверстие в головке цилиндров.

Установка ремня распределительного механизма

Примечание: Заметьте направление вращения ремня распределительного механизма.

Установите новый ремень распределительного механизма в следующем порядке:

• коленчатом валу
• холостой шкив
• распределительный вал
• натяжной шкив

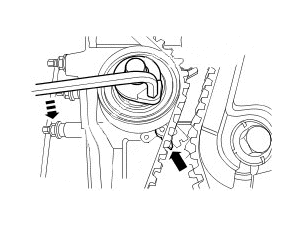

• водяной насос. Затяните натяжное устройство ремня распределительного механизма против часовой стрелки. Смотрите иллюстрацию.

Снимите зубчатый сектор 🔧 Fäste.

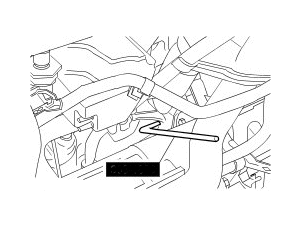

Проверка настройки

Снимите инструменты для регулировки распределительного вала и коленчатого валаПоверните двигатель по часовой стрелке на 2 оборота коленчатого вала. Установите регулировочный инструмент на коленчатом валу. Используйте 🔧 Lägesinställare. Установите регулировочный инструмент на распределительном валу. Используйте: 🔧 Lägesinställare.Повторите эту процедуру, если регулировочные инструменты не входят. Проверьте/отрегулируйте натяжное устройство ремня до правильного положения.

Установка компонентов

Установите:

• облицовку правого крыла. Установите 5 передних винтов Torx, а также пластмассовую гайку на переднем элементе конструкции рамы
• правое колесо. См.: колесо.

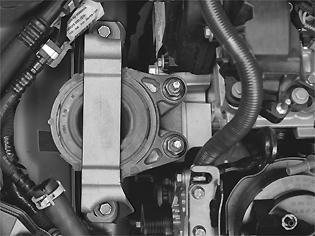

Установка правого крепления двигателя

Установите:

• крепление двигателя. Отрегулируйте высоту двигателя при помощи подъeмной траверсы 🔧 LYFTBYGEL
• 2 винта. Затяните. См.: Åtdragningsmoment
• 2 гайки. Затяните. См.: Åtdragningsmoment. Снимите подъемную траверсу: 🔧 LYFTBYGEL.

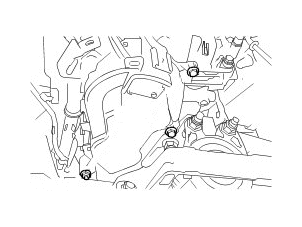

Установка стартера

Установите стартер. Затяните 3 винта.

Установка впускного коллектора на турбонагнетатель

Установите 3 винта M6 впускного коллектора с модуля воздухоочистителя на турбонагнетателе.

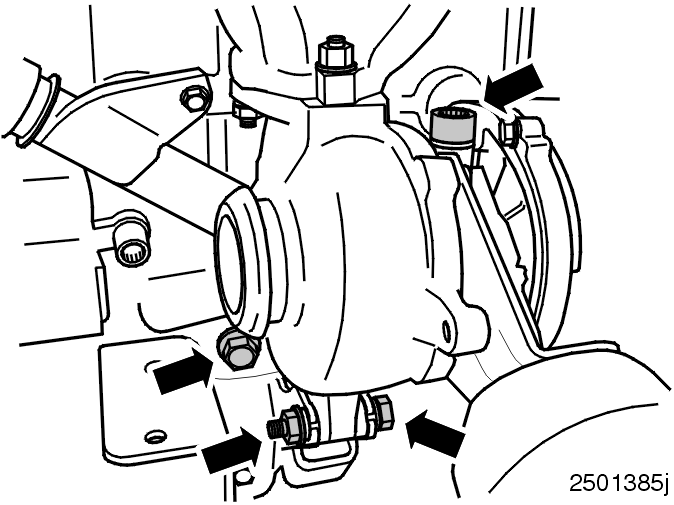

Установка компонентов, турбонагнетатель

Установите:

• винт нагнетательного маслопровода в блоке цилиндров. Используйте новую прокладку. Затяните. См.: Åtdragningsmoment
• винты возвратного маслопровода. Затяните
• винт в опорном кронштейне турбонагнетателя. Затяните.

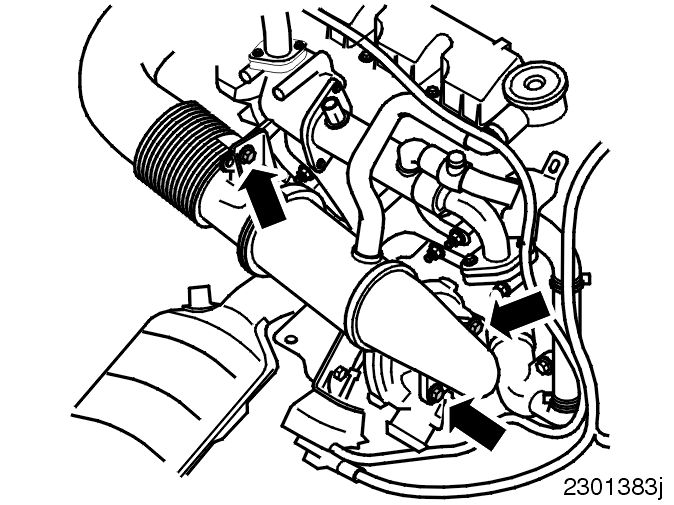

Установка компонентов, каталитический преобразователь тройного действия

Установите:

• каталитический преобразователь тройного действия на турбонагнетателе. Вставьте болты в опорный кронштейн каталитического преобразователя тройного действия
• зажим между турбонагнетателем и каталитическим преобразователем тройного действия. Затяните. См.: Åtdragningsmoment
• гайки опорного кронштейна. Затяните
• нижнюю трубу подачи нагнетаемого воздуха.

Установка корпуса термостата

Установите:

• 4 шпильки корпуса термостата. Затяните
• регулятор вместе с кронштейном на шпильках
• 4 гайки корпуса термостата. Затяните.

Установка насоса для впрыска топлива

Установите насос для впрыска топлива. См.: Bränslepump.

Осторожно: Проверьте, чтобы топливные каналы проходили под высоконапорной трубой.

Установка вакуумного насоса

Установите вакуумный насос. См.: Vakuumpump bromsförstärkare.

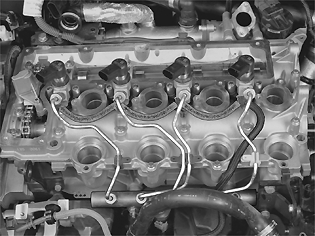

Установка форсунки/линии высокого давления

Примечание: Установите новую медную шайбу.

Установите:

• форсунок
• новые линии высокого давления для форсунок. Затяните соединения рукой. Установите гайки форсунок так, чтобы крепление было расположено горизонтально. Затяните гайки крепления форсунок. Затяните в два шага. См.: Åtdragningsmoment
• возвратный маслопровод. Вдавите стопорный зажим и вдавите возвратный трубопровод. Затяните новые линии высокого давления. См.: Åtdragningsmoment.

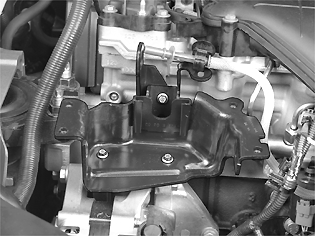

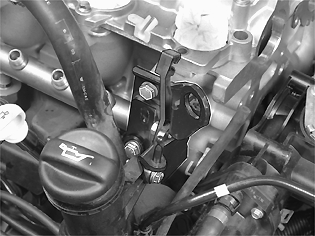

Установка опорного кронштейна маслоналивного патрубка

Установите:

• опорный кронштейн
• винт M6 и 2 винта M8 опорного кронштейна. Затяните.

Установка топливного фильтра

Установите:

• кронштейн топливного фильтра для головки цилиндров, 3 винта. Затяните
• модуль топливного фильтра. Вдавите модуль в кронштейн
• 2 винта на сторонах модуля топливного фильтра. Затяните
• датчик столкновения над топливным фильтром. Затяните винты. Подсоедините линии к топливному фильтру.

Установка впускного коллектора

Установите:

• подсоедините датчик температуры топлива к впускному коллектору. Подсоедините датчик давления и температуры
• впускной коллектор. Затяните винты по порядку (см. иллюстрацию). См.: Åtdragningsmoment
• входные и выходные шланги вентиляции картера на впускном коллекторе
• трубу подачи нагнетаемого воздуха на впускной коллектор. Затяните зажим для шланга
• вакуумный шланг клапана корпуса дроссельной заслонки.

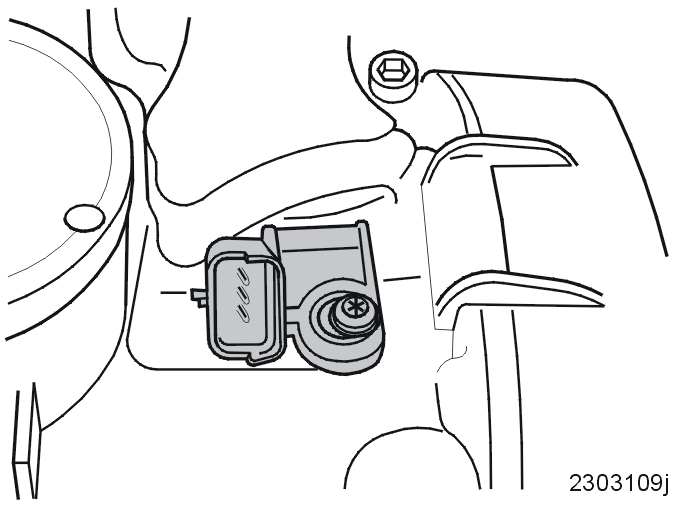

Установка датчика положения распределительного вала

Поместите одну перекладину шкива распределительного вала в вертикальное положение. Установите датчик положения распределительного вала.Расположите датчик положения распределительного вала таким образом, чтобы край датчика соприкасался со шкивом распределительного вала. Измерьте расстояние между датчиком положения распределительного вала и впускным коллектором (YY).Потяните датчик положения распределительного вала назад до тех пор, пока расстояние между датчиком положения распределительного вала и впускным коллектором не будет = YY + 1,2 мм. Затяните винты крепления.

Установка передней/верхней крышки ремня распределительного механизма

Установите верхнюю крышку ремня распределительного механизма и 2 винта, а также одну гайку. Затяните винты.

Установка компонентов

Установите:

• трубу рециркуляции выхлопных газов над впускным коллектором. Затяните 2 винта. Затяните зажим
• кронштейн разъема жгута проводов свечи предпускового подогрева.

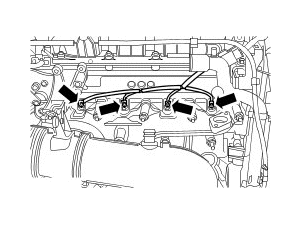

Подсоедините разъемы для:

• свечу предпускового подогрева
• форсунок
• датчика давления и температуры на впускном коллекторе
• вакуумного шланга от впускного коллектора к вакуумному резервуару.

Установка воздухоочистителя

Установите:

• модуль воздухоочистителя в резиновых креплениях
• шланг воздухоочистителя. Затяните зажим шланга на датчике массового расхода воздуха
• клапан охлаждающей жидкости двигателя. Затяните 2 винта.

Подсоедините разъем следующих компонентов:

• клапан охлаждающей жидкости двигателя (1)
• датчик массового расхода воздуха (2).

Проверка

Долейте охлаждающей жидкости. Воспользуйтесь заливочным приспособлением 🔧 KYLVÄTSKEPÅFYLLARE с крышкой 🔧 LOCK.Проверьте уровень масла в двигателе и коробке передач. Запустите двигатель и дайте ему нагреться до нормальной рабочей температуры.Проверьте функционирование двигателя. Проверьте на наличие утечек. При необходимости долейте жидкости.

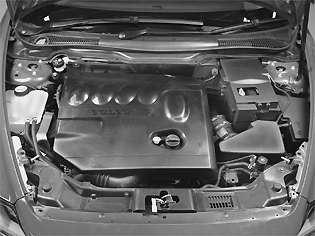

Установка компонентов

Установите:

• положительный провод аккумулятора
• крышку блока аккумулятора
• верхнюю крышку двигателя.
