Головка блока цилиндров (B5204T8, B5204T9, B5254T12)

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

🔧 T9997107,

• корпус воздухоочистителя Корпус воздушного фильтра Корпус воздушного фильтра
• Узел переменной синхронизации клапанов VVT Узел переменной синхронизации клапанов VVT
• форсунка Форсунка
• соленоид VVT соленоид VVT
• свечи зажигания Свечи зажигания

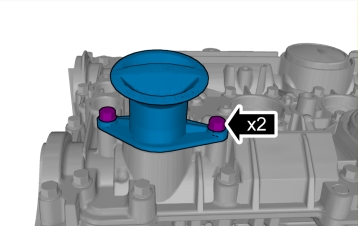

• впускной патрубок Впускной коллектор
• Выпускной коллектор Выпускной коллектор

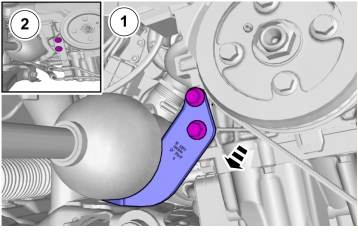

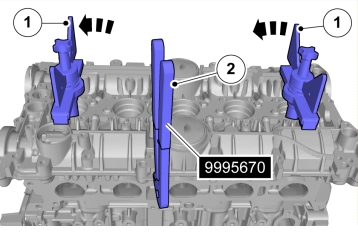

🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254

🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

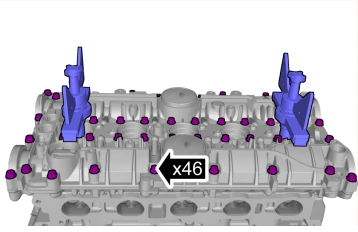

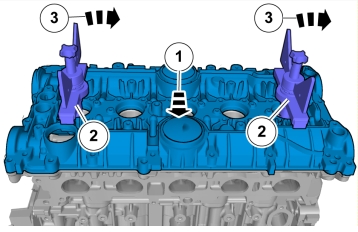

🔧 Плоскогубцы (снятие клапана/крышки распределительного вала) B4184-B6304

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

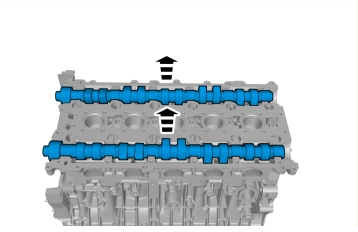

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

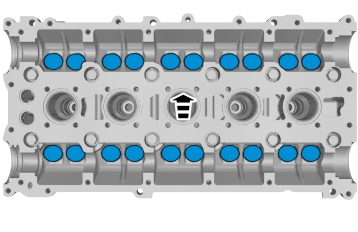

Магнит

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

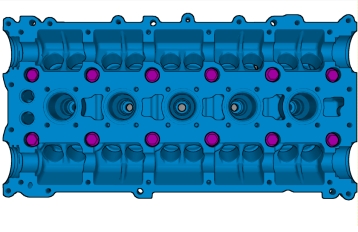

Осторожно: Проследите за тем, чтобы в резьбовых отверстиях винтов головки блока не было жидкости.

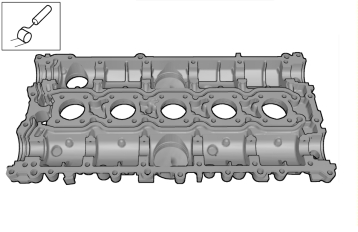

наждачная бумага арт. 9511024

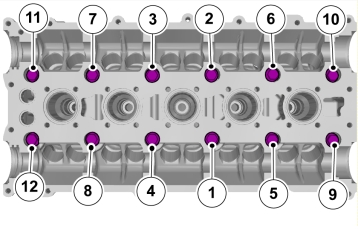

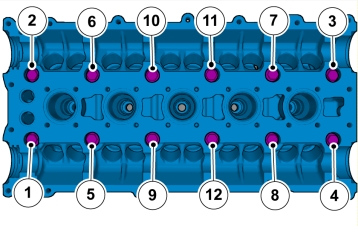

🔧 ТРАНСПОРТИР🔩 Момент затяжки: 20 Н·м + 60 Н·м + доворот 130°

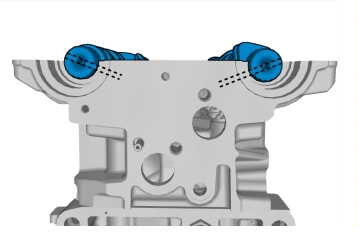

Осторожно: Используйте только указанную смазку согласно спецификации.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

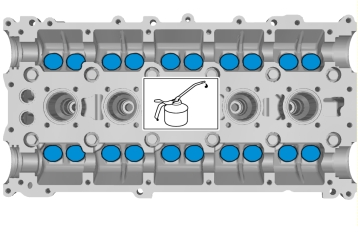

Моторное масло

Примечание: Выполните только этот шаг, когда нужно отрегулировать клапанные зазоры.

Выполните - клапанный зазор Зазор клапанов

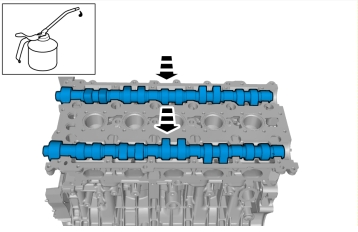

Осторожно: Используйте только указанную смазку согласно спецификации.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Моторное масло

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

наждачная бумага арт. 9511024🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304Прокладочный герметик арт. 1161059

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 10 Н·м

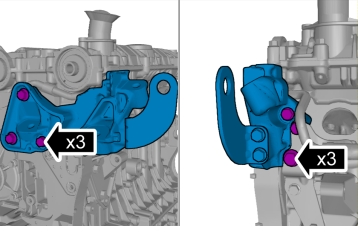

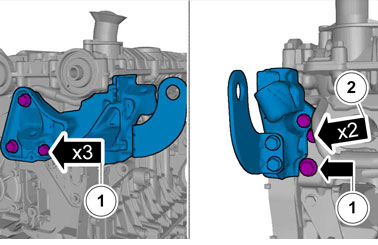

1. 🔩 Момент затяжки: 50 Н·м
2. 🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м

• Узел переменной синхронизации клапанов VVT Узел переменной синхронизации клапанов VVT
• Выпускной коллектор Выпускной коллектор
• корпус воздухоочистителя Корпус воздушного фильтра Корпус воздушного фильтра
• форсунка Форсунка
• свечи зажигания Свечи зажигания
• впускной патрубок Впускной коллектор
• соленоид VVT соленоид VVT

🔩 Момент затяжки: 50 Н·м

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
