Головка блока цилиндров (B4204S3, B4204S4)

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

• цепь распредвала Цепь распредвала
• впускной патрубок Впускной коллектор
• свечи зажигания Свечи зажигания

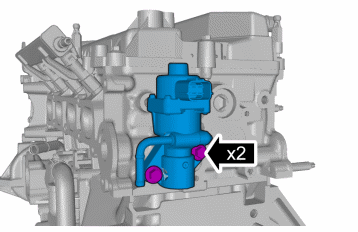

• Клапан системы рециркуляции выхлопных газов (клапан EGR)Клапан системы рециркуляции выхлопных газов (клапан EGR)
• каталитический преобразователь Каталитический преобразователь

🔧 Подъемный крюк

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

🔩 Момент затяжки: 5 Н·м + 15 Н·м + 45 Н·м + доворот 90° + доворот 90°

Осторожно: Удостоверьтесь, что распределительные валы и крышки подшипников распределительных валов установлены на первоначальные места.

Смонтируйте распределительные валы у положения перекрывания клапанов для цилиндра 4.🔩 Момент затяжки: 7 Н·м + 16 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 24 Н·м

• цепь распредвала Цепь распредвала
• впускной патрубок Впускной коллектор
• свечи зажигания Свечи зажигания
• Клапан системы рециркуляции выхлопных газов (клапан EGR)Клапан системы рециркуляции выхлопных газов (клапан EGR)
• каталитический преобразователь Каталитический преобразователь
