Гнездо AUX, задний подлокотник, замена

Подготовительные работы

Снимите подушку заднего сиденья. См.Подушка.Отсоедините разъемы 12-вольтного гнезда и гнезда AUX. Они расположены под подушкой.

Снятие панели для 12-вольтного гнезда

Отведите подлокотник заднего сиденья вниз.Снимите 4 пластмассовых зажима, крепящих панель для 12-вольтного гнезда.Просуньте жгуты проводов сквозь подушку спинки сиденья. Снимите панель.

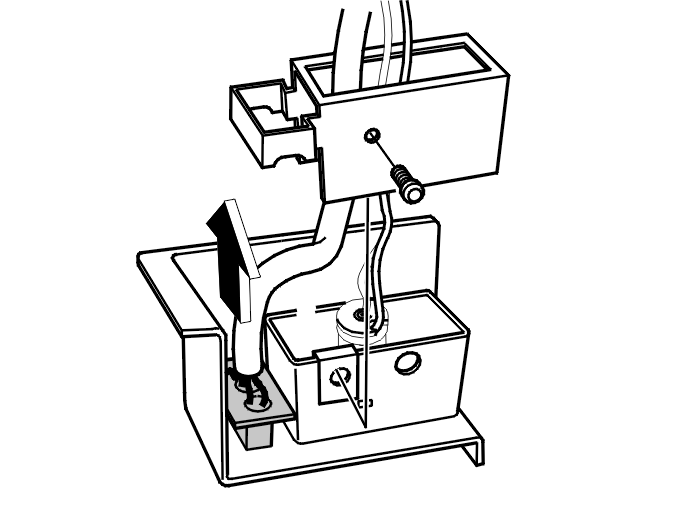

Снятие гнезда AUX

Снимите:

• винт
• запорную планку для гнезда AUX
• гнездо AUX.

Установка гнезда AUX

Установите:

• гнездо AUX
• запорную планку для гнезда AUX
• винт.

Установка панели для 12-вольтного гнезда

Просуньте жгутов проводов сквозь отверстие в подлокотнике и сквозь подушку спинки сиденья.Расположите панель.Установите 4 пластмассовых зажима номер 941 0977.Отведите подлокотник заднего сиденья вверх.

Завершение

Подсоедините разъемы 12-вольтного гнезда и гнезда AUX. Они расположены под подушкой.Установите подушку заднего сиденья. См.Подушка.
