Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 960 | — | 1991–1997 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Примечание: Для автомобилей до 1991 года включительно, оснащенных тормозной системой с треугольным разделением контуров и без системы ABS.
Примечание: Главный цилиндр заменяется в сборе в автомобилях с системой ABS и в остальных автомобилях с 1992 модельного года.
Примечание: Нельзя нажимать на педаль тормоза, когда главный цилиндр снят, поскольку это приведет к перемещению компонентов усилителя тормоза в неправильные положения и может стать причиной повреждения.
Снятие

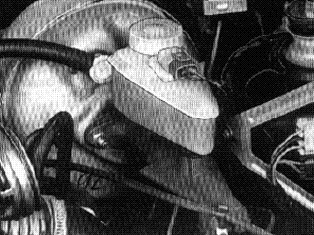

Подложите ветошь под главный цилиндр, чтобы защитить лакокрасочное покрытие от пролившейся тормозной жидкости.Отсоедините тормозные трубки и отверните крепежные гайки главного цилиндра. Используйте головку на 7 мм и удлинитель.Если автомобиль оборудован сцеплением с гидроприводом: Отсоедините шланг сцепления от бачка тормозной жидкости.Закрепите шланг в удобном положении.Заглушите отверстие патрубка сцепления бачка тормозной жидкости.Снимите главный цилиндр.

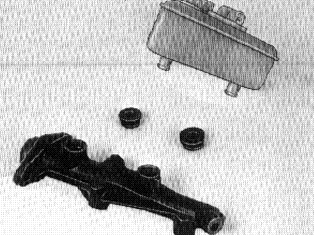

Отсоедините бачок от главного цилиндра

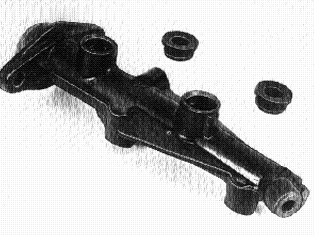

Слейте жидкость из бачка и снимите уплотнения
Снимите стопорное кольцо

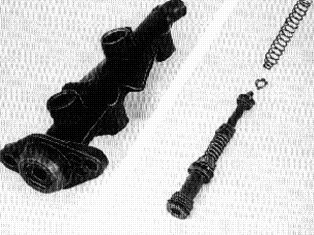

Выньте поршень и возвратную пружину из цилиндра
Очистка и осмотр

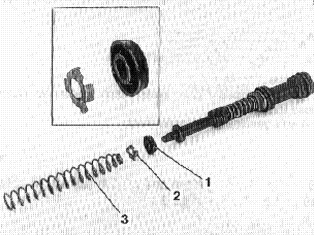

Отполируйте зеркало цилиндра с помощью хона.Промойте цилиндр и все компоненты, которые не будут заменяться (в т.ч. бачок) денатурированным спиртом. Продуйте уравнительное и перепускное отверстия, а также другие компоненты, сжатым воздухом.Внимательно осмотрите зеркало цилиндра. Замените цилиндр при наличии царапин или иных повреждений на зеркале.Замените оба поршня, включая соединительную втулку и уплотнения, в сборе.Смажьте тормозной жидкостью зеркало цилиндра и уплотнения поршня.Поставьте уплотнение (1), тарелку пружины (2) и пружину (3) в узел поршня.
Сборка

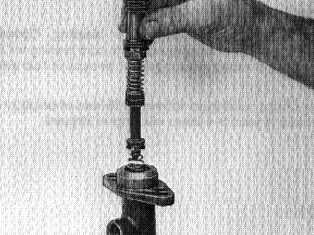

Установите узел поршня и пружину в цилиндр
Поставьте стопорное кольцо.
Замените уплотнения бачка тормозной жидкости в цилиндре
Смонтируйте бачок тормозной жидкости на главном цилиндре

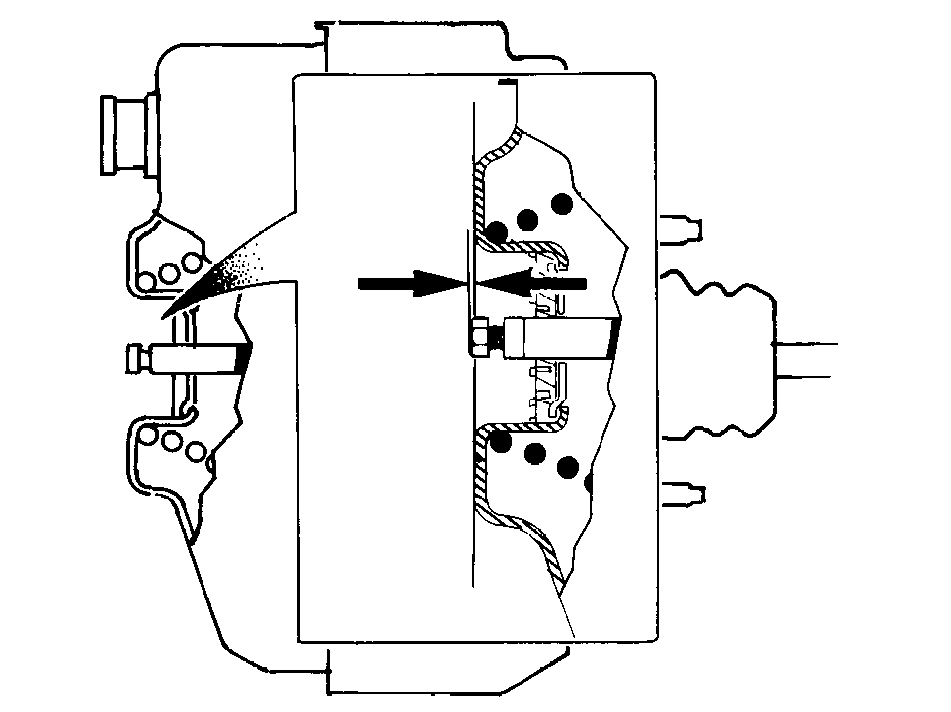

Перед установкой главного цилиндра: Проверьте расстояние между толкателем и торцем усилителя согласно иллюстрации
Размер должен составить (мм):
| До 1991 модельного года включительно. | Начиная с 1992 модельного года |
|---|---|
| 10" | |
| Без системы ABS | 2,5 |
| С системой ABS | 0,5 |
Скорректируйте размеры до нужных величин.
Установите главный цилиндр
Затяните гайки макс. до 23 Н·м.Подсоедините тормозные трубки.Если автомобиль оборудован сцеплением с гидроприводом: Подсоедините шланг сцепления к бачку тормозной жидкости.Заполните фирменной тормозной жидкостью Volvo.
Прокачайте тормозную систему и сцепление (если нужно) согласно описанию в
Проверьте тормозную систему под давлением

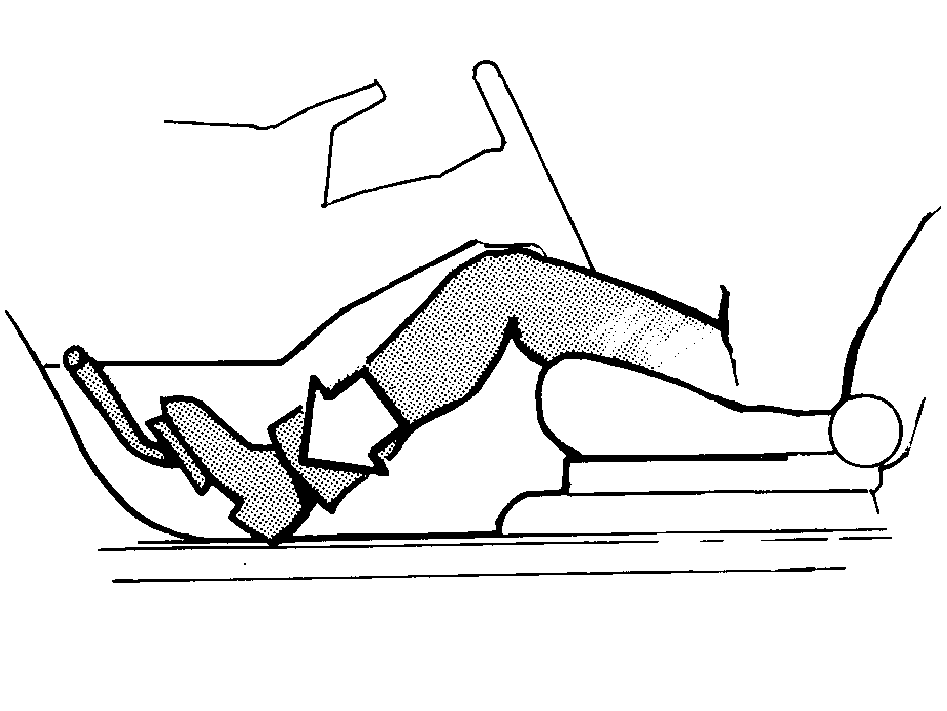

После прокачки проверьте тормозную систему под давлением. Нажмите и в течении 30 секунд удерживайте в нажатом положении педаль тормоза, затем проверьте главный цилиндр на наличие утечек жидкости.
Примечание: Ход педали тормоза не должен превышать 55 мм при 3-4-кратном нажатии на педаль, когда двигатель выключен.
