Главный цилиндр, замена (B5204T3, B5204T4, B5204T5) — S80 I

Снимите стабилизирующую скобу двигателя

См.Бачок тормозной жидкости, замена

Cнимите разъемы

Снимите разъемы на:

• бачке тормозной жидкости
• усилителе тормозов
• надколесной дуге.

Сдвиньте масляный шланг с соединителем в сторону.

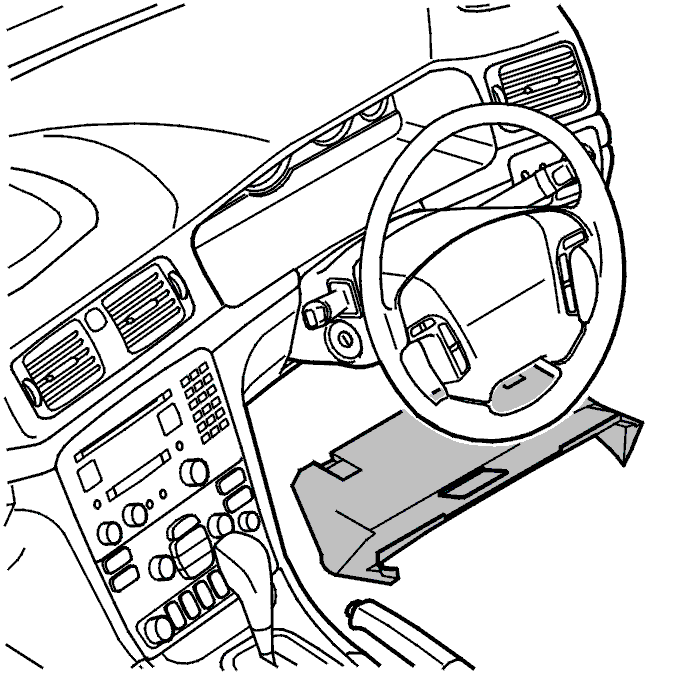

Снимите звукоизоляционную панель

Она закреплена тремя зажимами.Оттяните звукоизоляционную панель прямо вниз. Одновременно отодвиньте боковую панель в сторону.

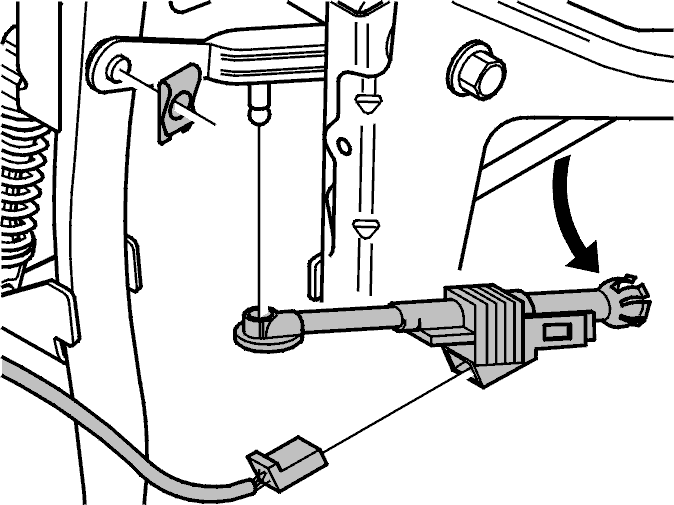

Снимите компоненты в салоне

Снимите:

• фиксатор толкателя на педали сцепления. Сдвиньте толкатель в сторону
• датчик положения педали с педали сцепления: потяните его вниз у педали сцепления и вытяните из теплоизоляционной перегородки. Сдвиньте датчик положения педали в сторону.

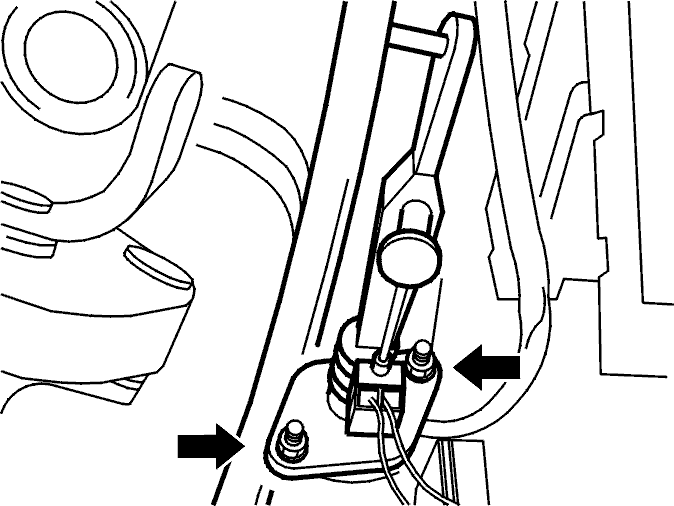

Снимите гайки цилиндра сцепления на теплоизоляционной перегородке

Примечание: Заметьте расположение кронштейна датчика положения педали, чтобы его можно было правильно установить заново.

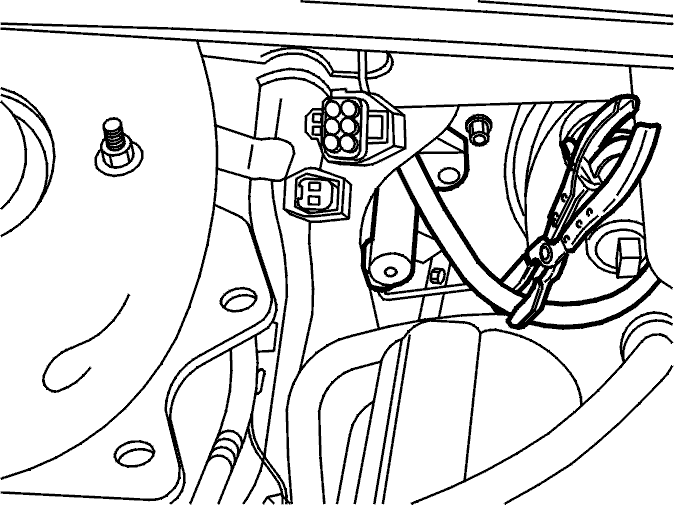

Используйте зажим шланга, чтобы пережать шланг возле самого цилиндра сцепления

Снимите фиксатор трубки сцепления.Слегка вытяните цилиндр сцепления из теплоизляционной перегородки.Если необходимо:выньте трубку из зажима на теплоизоляционной перегородке.

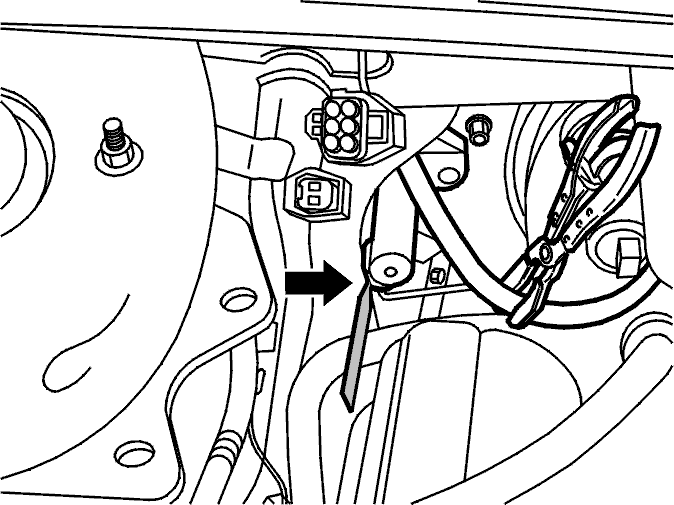

Снимите фиксатор в цилиндре сцепления
Используйте инструмент для уплотнения🔧 FALSBEN. Нажмите на обратную сторону фиксатора (см. иллюстрацию), чтобы он слегка вышел наружу. Затем при помощи маленькой отвертки снимите фиксатор.Подложите снизу бумагу в случае утечки тормозной жидкости.

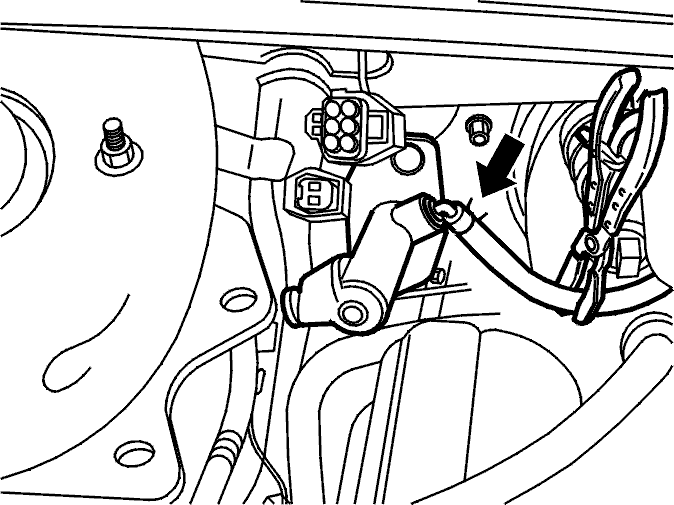

Снимите главный цилиндр

Вытяните и поднимите главный цилиндр. Поверните его на пол-оборота.Снимите зажим с резинового шланга. Отсоедните шланг от главного цилиндра.Подложите снизу бумагу в случае утечки тормозной жидкости.Снимите цилиндр.

Установите главный цилиндр

Установите:

• резиновый шланг на главный цилиндр. Наденьте зажим на шланг
• главный цилиндр на теплоизоляционную перегородку. Подсоедините трубку сцепления к цилиндру. Зафиксируйте трубку при помощи защелки.

Установите компоненты в салоне

Установите:

• кронштейн датчика положения педали
• две новые контргайки главного цилиндра. Затяните до25 Н·м.

Примечание: Убедитесь в том, что шарик на кронштейне направлен вниз.

Установите:

• датчик положения педали на кронштейн и на толкатель
• звукоизоляционную панель.

Заключительные операции в моторном отсеке

Снимите зажим для шланга.Подсоедините разъемы к соответствующим выключателям.Установите стабилизирующую скобу двигателя. См.Бачок тормозной жидкости, замена.Установите хомут и винт масляного шланга на крепление поперечной балки. Затяните до10 Н·м.

Прокачайте сцепление
Заключительная проверка
Проверьте уровень тормозной жидкости. Пользуйтесь только настоящей тормозной жидкостью Volvo (Volvo DOT 4+) при доливке.Запустите двигатель. Убедитесь в том, что сцепление выключается при выборе передач. При необходимости, прокачайте сцепление.
