Главный цилиндр, замена (2004, 2005)

Снятие реактивной тяги

Выключите зажигание.Выньте ключ.Снимите реактивную тягу. См. Замена реактивной тяги.

Снятие компонентов моторного отсека

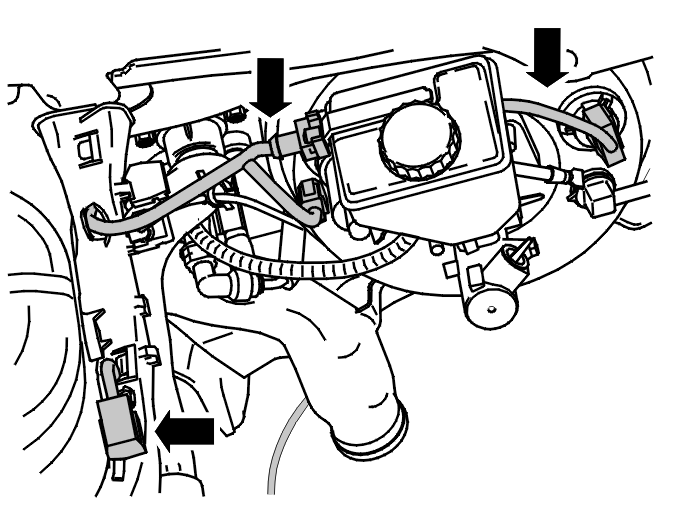

Отсоедините 3 разъема на усилителе тормозов.

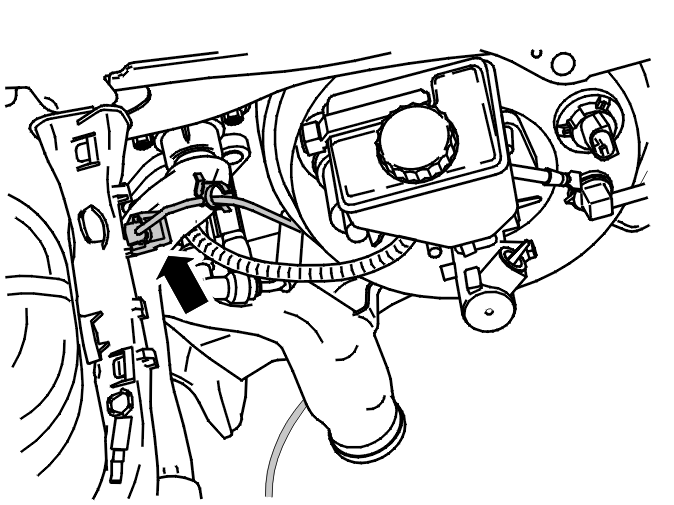

Снимите держатель кабеля датчика ABS.

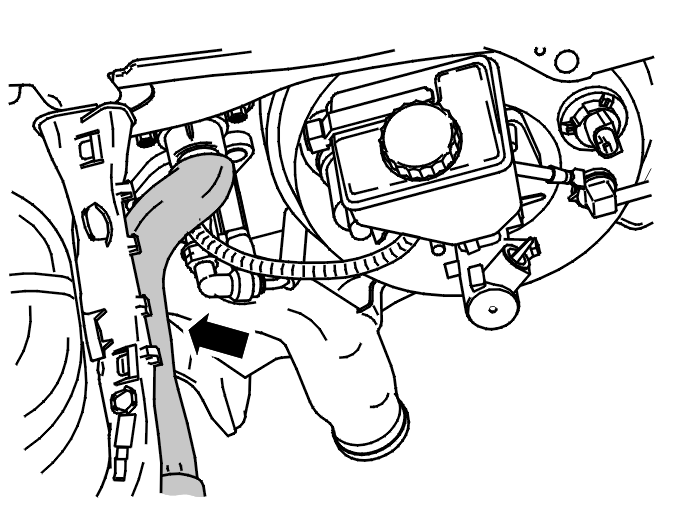

Снимите воздуховод охлаждения с крепления на панели капота.

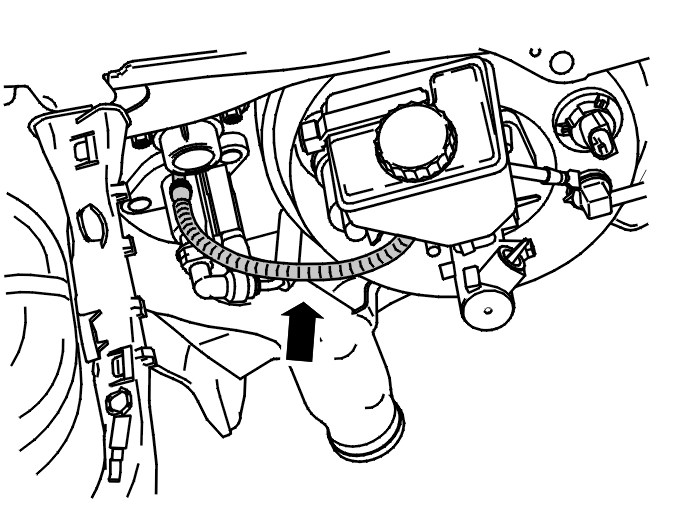

Снимите подающий шланг с главного цилиндра.

Примечание: Держите бумагу наготове.

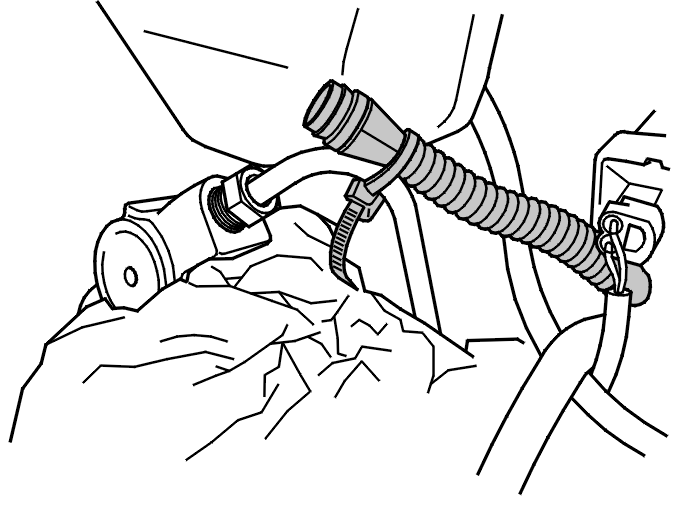

Временно прикрепите шланг к верхней муфте трубопровода тормозного цилиндра.

Примечание: Убедитесь, что конец шланга закреплен выше уровня в бачке. Не допускайте, чтобы в шланг попадали посторонние предметы.

Подсказка: Чтобы предотвратить падение прокладки, держите бумагу обернутой вокруг конца шланга, когда он отсоединяется.

Примечание: Прокладка может быть использована повторно.

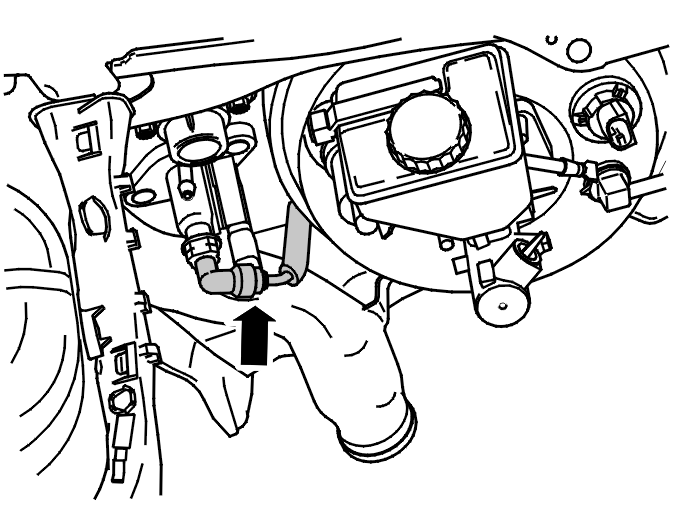

Положите салфетки или ткань под соединение. Потяните вверх стопорный зажим, затем вытяните трубу из цилиндра.

Снятие компонентов салона

Снимите:

• звукоизоляционную панель. См. Звукоизоляционная панель, замена
• разъем датчика положения педали (1)
• датчик положения педали (2)
• толкатель с блока педалей. Используйте большую отвертку (3)
• два винта M8, удерживающие главный цилиндр.

Снятие главного цилиндра

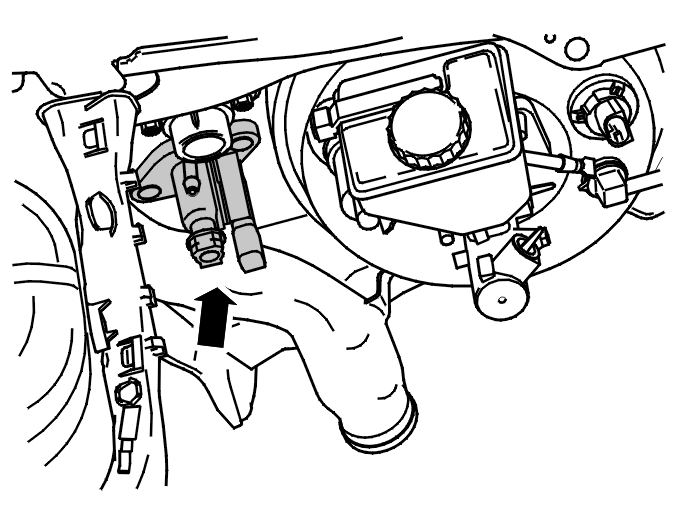

Осторожно отожмите главный цилиндр от прокладки на стороне моторного отсека. Используйте отвертку.Снимите главный цилиндр.

Примечание: Убедитесь, что толкатель не зацепляется и не повреждается.

Установка главного цилиндра

Используйте новую прокладку между главным цилиндром и панелью капота. Используйте новое уплотнительное кольцо линии сцепления. Установите главный цилиндр.

Примечание: Убедитесь, что толкатель не зацепляется и не повреждается.

Установка компонентов в салоне

Установите:

• два винта M8, удерживающие главный цилиндр
• толкатель (3) и вдавите его на место
• датчик положения педали (2) и вдавите его на место
• разъем датчика положения педали (1)
• звукоизоляционную панель. См. Звукоизоляционная панель, замена.

Установка компонентов в моторном отсеке

Просуньте линию сцепления в главный цилиндр. Вдавите вниз стопорный зажим линии сцепления.

Подсоедините шланг к бачку тормозной жидкости.

Примечание: Сначала убедитесь, что резиновая прокладка правильно расположена в шланге. Затем вдавите шланг на место. Убедитесь, что прокладка проходит над краем трубы.

Подсоедините воздуховод охлаждения.

Установите держатель кабеля датчика ABS.

Установите 3 разъема на усилителе тормозов.

Снятие реактивной тяги

Снимите реактивную тягу. См. Замена реактивной тяги.

Заключительная проверка

Прокачайте сцепление.

Примечание: Отвинтите винт стравливания давления, пока не начнут образовываться капли. Варианты, использующие резиновую прокладку вместо конуса.

Проверьте уровень тормозной жидкости. Используйте только фирменную тормозную жидкость Volvo (Volvo DOT 4+) при доливании.
