Главная передача, снятие/установка

Поднимите автомобиль на подъемнике

Установите передние лапы подъемника как можно дальше вперед. Установите задние лапы подъемника так, чтобы они не загораживали опорные рычаги.

Снимите колеса

Снимите:

1. болты крепления опорного рычага к корпусу колесного подшипника. Выбейте опорный рычаг.

Примечание: Только с одной стороны.

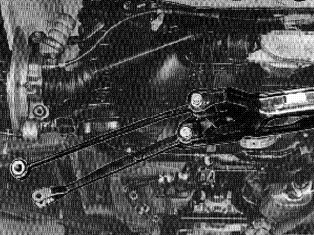

2. болт и гайку крепления нижней штанги к корпусу колесного подшипника

Выверните болт крепления поперечной штанги к корпусу колесного подшипника

Отсоедините поперечную штангу от корпуса колесного подшипника

Используйте малый съемник типа захвата и болт M12 длиной 50 мм.

Выверните болты, стягивающие верхнюю и нижнюю части балки заднего моста

Поверните в сторону корпус колесного подшипника и снимите нижнюю часть балки заднего моста

Оставьте штанги прикрепленными к балке.

Выверните болты крепления карданного вала к ведущему фланцу

С помощью кернера пометьте положение карданного вала относительно фланца главной передачи.

Установите передвижной подъемник с фиксатором 999 5972

Выверните болты (три) крепления главной передачи к балке заднего моста

Слегка опустите главную передачу

Снимите:

1. провод датчика
2. болты крепления полуоси. Опустите главную передачу

Поднимите главную передачу и подсоедините провод датчика

Затяните винт моментом 8-12 Н·м.

Поднимите главную передачу на свое место

Затяните болты (три) крепления главной передачи к балке заднего моста. Затяните моментом 160 Н·м.

Установите:

1. болты крепления узла полуоси

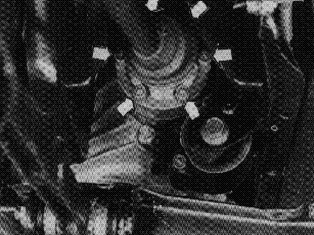

2. болты крепления полуоси к фланцу главной передачи.

Примечание: Согласно ранее сделанным меткам

Моменты затяжки:

1. Болты крепления полуосей: 30 Н·м+ доворот на угол 90 градусов.
2. Болты карданного вала: 50 Н·м

Поднимите нижнюю часть балки заднего моста

Поставьте, но не затягивайте болты, стягивающие верхнюю и нижнюю части балки заднего моста

Вставьте два болта M12 или две 12 мм оправки в центрирующие отверстия балки заднего моста

Примечание: Это важно для обеспечения правильных углов установки колес после завершения монтажа.

Затяните болты, стягивающие верхнюю и нижнюю части балки заднего моста

Затяните моментом 70 Н·м+ доворот на угол 30 градусов.

Вставьте болт крепления нижней штанги к корпусу колесного подшипника

Оттяните корпус колесного подшипника внутрь, в направлении главной передачи

Это нужно для обеспечения правильных углов установки колес.

Затяните гайку штанги моментом 50 Н·м, а затем доверните на угол 90 градусов

Установите:

1. опорный рычаг. Затяните моментом 60 Н·м+ доворот на угол 90 градусов.
2. поперечную штангу. Затяните моментом 85 Н·м.

Установите колеса

Затяните гайки моментом 85 Н·м.

Проверьте уровень масла в главной передаче и при необходимости долейте
