Гидромодулятор

Применимость

Гидромодулятор реагирует на сигналы модуля
управления таким образом, что в рабочих цилиндрах
тормозов постоянно поддерживается верное давление.Если колесо начинает блокироваться, давление в
его тормозном суппорте (в обоих суппортах задних
тормозов) снижается и встроенный насос откачивает
тормозную жидкость из суппорта

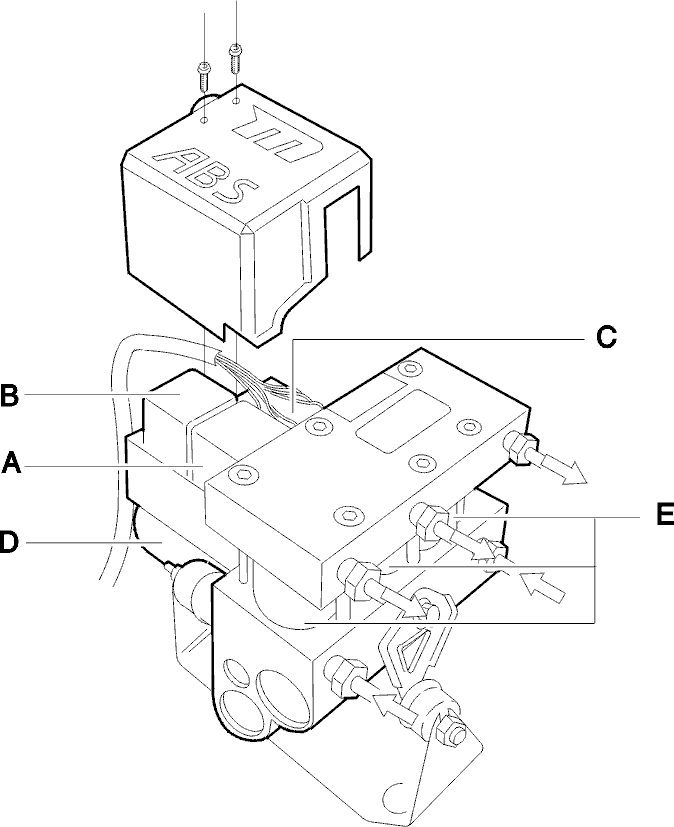

в главный цилиндр тормозов.Гидравлический модулятор включает: реле
клапанов (A), реле электродвигателя насоса (B), разъем (C),
насос и электродвигатель в одном узле (D) и три клапана (E).Бачок тормозной жидкости и главный тормозной
цилиндр отделены от гидромодулятора.Соединения тормозных трубок с блоком клапанов
промаркированы следующим образом:

Эти обозначения также используются в разделе
диагностика/поиск неисправностей для обозначения
конкретных колес, датчиков и т.д.
