Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 1996–2000 |
| V40 (-04) | — | 1996–2000 |
Примечание: Для процедур техобслуживания и ремонта, модулятор поставляется с модулем управления. Вторичный контур модулятора оснащен тормозной жидкостью, с тем чтобы тормозную систему можно было прокачать обычным способом после сборки.
Подготовка
Снимите
- шланг (шланги) охлаждающей жидкости двигателя с зажимов и зажим над модулем управления.
- правую фару (только автомобили с системой кондиционирования (A/C)), см. Замена узла фары.
Для предотвращения разбрызгивания тормозной жидкости на окрашенные поверхности подложите под модулятор ветошь.Выключите зажигание.
Снятие комплекта с модулем управления

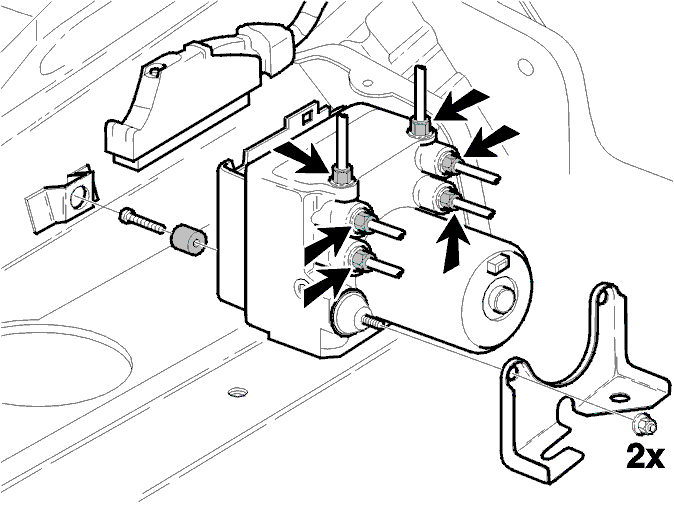

Отсоедините тормозные трубки на модуляторе и соберите тормозную жидкость.Снимите кронштейн тормозной трубки на стороне крыла.Выверните два болта и опору спереди. Снимите резиновые компоненты.Отверните модуль управления из внутренней части крыла. Отсоедините разъем.Снимите тормозные трубки с модулятора.Поместите трубки рулевого привода с усилителем в сторону.Осторожно отогните тормозные трубки вверх, так чтобы они не мешали.Снимите резиновый элемент с размещенного по центру болта.Закупорьте тормозные трубки.
Установка модулятора с модулем управления
Снимите заглушки с тормозных трубок и установите модулятор и модуль управления.
Установите
- разъем модуля управления.
- резиновый элемент на размещенный по центру болт.
- модулятор на опору внутри крыла.
- тормозные трубки (не подвергая их напряжению). Затяните тормозные трубки рукой.
- опору с резиновыми компонентами на модуль управления.
Отцентрируйте и затяните болты до 25 Н·м.Внимание! Подсоедините провод заземления модулятора к заднему болту.Прикрепите тормозные трубки к облицовке переднего крыла.Правильно расположите шланг (шланги) охлаждающей жидкости двигателя и шланг рулевого привода с усилителем.Подсоедините тормозные трубки к системе.Затяните до 14 Н·м. Тормозные трубки не должны касаться друг друга.
Заключение
Прокачка тормозных систем. См. Слив тормозной системы.
Смойте теплой водой с автомобильным шампунем любые следы пролитой тормозной жидкости.
Проверка функционирования системы ABS
Считайте коды неисправности.
Выполните дорожное испытание автомобиля. Убедитесь, что лампа предупреждения ABS гаснет.
Считайте и проверьте, не были ли зарегистрированы коды неисправности.
