Гидравлический блок, замена (1996, 1997)

Подготовка

• Зажигание выкл.
• Положите тряпку под гидравлический модулятор ABS, чтобы защититься от утечки тормозной жидкости.
• Несколько раз нажмите на педаль тормоза, чтобы в усилителе тормоза не осталось вакуума.
• Прочистите выводы тормозной магистрали на гидравлическом модуляторе ABS и главном цилиндре.
• Отсоедините провод зажигания от катушки зажигания и ее креплений на корпусе воздухоочистителя (ACL).

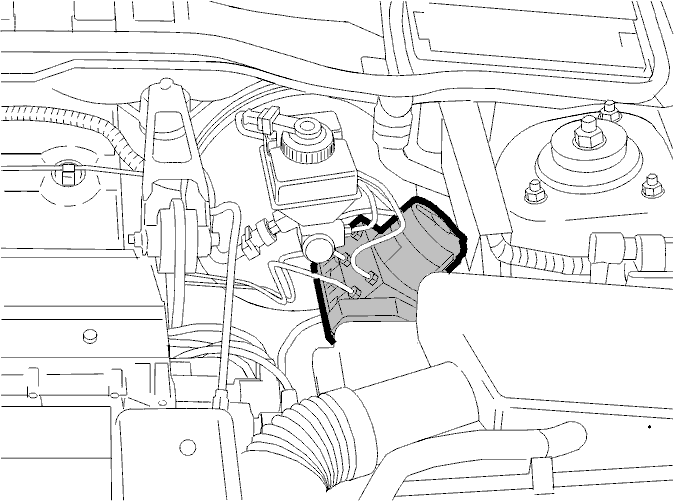

• Снимите корпус воздухоочистителя (ACL) и впускной шланг для предварительного нагрева воздуха.

На автомобилях с двигателями с турбонаддувом

Снимите:

• Впускную трубу между корпусом воздухоочистителя (ACL) и турбонагнетателем (ТС).

Блокировка педали тормоза

• Поднимите автомобиль.
• Снимите защитный колпачок со спускного штуцера у левого переднего колеса.
• Подсоедините шланг от сборного баллона.
• Откройте спускной штуцер и нажмите на педаль тормоза. Удерживайте педаль тормоза или заблокируйте ее в этом положении.
• Закройте спускной штуцер.

Снятие кронштейна с гидравлическим модулятором ABS

Снимите:

• Трубки тормозной магистрали между гидравлическим модулятором ABS и главным цилиндром.
• Отсоедините трубки тормозной магистрали для колесных тормозов.

Сразу же заглушите трубки тормозной магистрали и выводы на гидравлическом модуляторе ABS и главном цилиндре, чтобы не допустить попадания грязи в систему.

• Отсоедините разъем модуля управления, вдавливая защелку на заднем краю крышки (со стороны колесной ниши). Затем осторожно поверните крышку вверх, так чтобы замок защелкнулся.

Снимите:

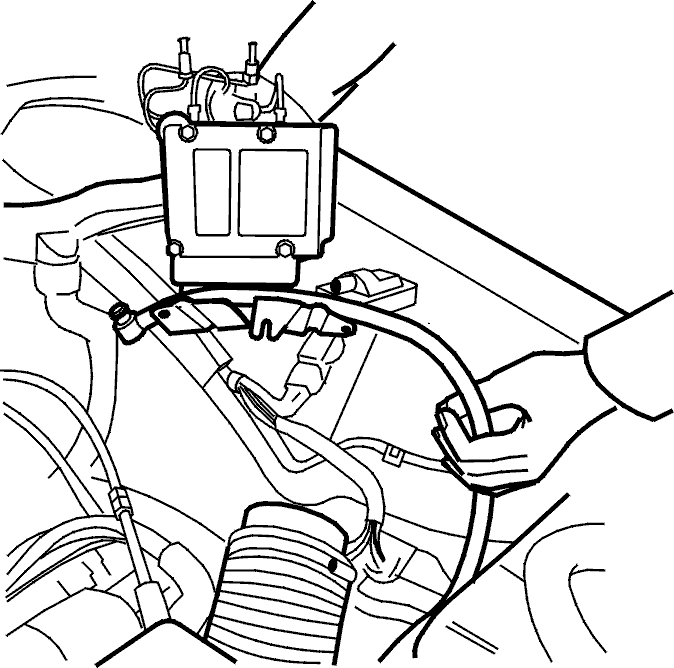

• Крепежные винты кронштейна и поднимите кронштейн.
• Поднимите кронштейн и освободите вакуумный шланг.

На автомобилях с системой TRACS

• Немного поднимите кронштейн и передвиньте его вперед.
• Снимите контрольный клапан и вакуумный шланг с усилителя тормоза.

Снятие гидравлического модулятора ABS с кронштейна

Примечание: Гидравлический модулятор ABS должен заменяться как единый узел. Никогда, ни при каких обстоятельствах не открывайте гидравлический модулятор ABS. Для его повторной сборки потребуется специальное оборудование и приспособления.

• Отсоедините разъем электродвигателя насоса от модуля управления.

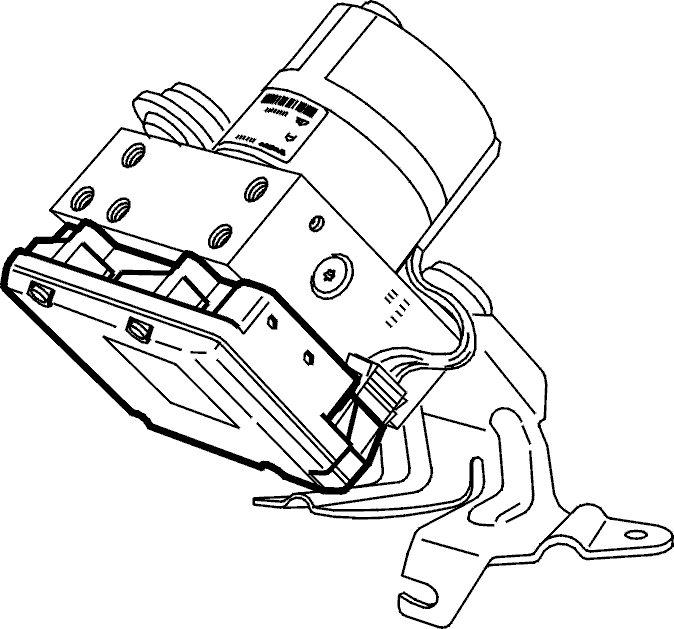

• Снимите кронштейн и модуль управления с гидравлического модулятора ABS.

Проверка гидравлического модулятора ABS

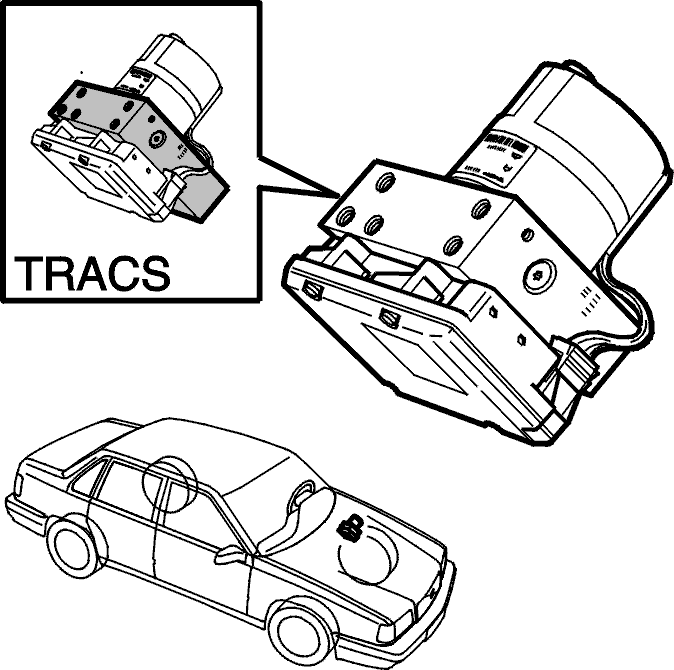

• Убедитесь в том, что гидравлический модулятор ABS надлежащего типа, в зависимости от того, оснащен ли автомобиль системой TRACS. Разница заключается в том, что гидравлический модулятор TRACS имеет семь клапанов к модулю управления, а не шесть.

Установка гидравлического модулятора ABS

Примечание: Гидравлический модулятор ABS наполнен тормозной жидкостью. Важно, чтобы заглушки не были сняты прежде, чем возникнет необходимость подсоединения тормозных трубок.

• Проверьте и установите модуль управления на гидравлический модулятор ABS в соответствии с Замена модуля управления. Установите винты. Затяните до 1.8 Нм.

• Установите новый гидравлический модулятор ABS на кронштейн и затяните крепежные винты. Затяните до 8 Нм.

• Отодвиньте вакуумный шланг в сторону и осторожно установите кронштейн в автомобиль.
• Подсоедините разъем электродвигателя насоса к модулю управления.
• Затяните крепежные винты до 8 Нм.

На автомобилях с системой TRACS

Вставьте вакуумный шланг между кронштейном и гидравлическим модулятором ABS. Проверьте, чтобы контрольный клапан и резиновое уплотнение не соприкасались. Подсоедините контрольный клапан к усилителю тормоза.

Установка гидравлического модулятора ABS, продолжение

• Подсоедините разъем к модулю управления и электродвигателю насоса.
• Вытащите заглушки и подсоедините тормозные трубки к гидравлическому модулятору ABS и главному цилиндру. Затяните усилием в 14 Нм.
• Отпустите педаль тормоза.
• Установите корпус воздухоочистителя (ACL) с впускной трубкой и шлангом для предварительного нагрева воздуха.
• Подсоедините провод зажигания к катушке зажигания.

На автомобилях с двигателями с турбонаддувом

Установите:

• Впускной коллектор между корпусом воздухоочистителя (ACL) и турбонагнетателем.

Заключительные операции

• Прокачайте тормозную систему. См.: Прокачкатормозов с помощью агрегата для прокачки.

Если есть пролитая тормозная жидкость, смойте ее теплой водой с автомобильным шампунем.

Проверка работы

• Считайте имеющиеся диагностические коды неисправности (DTC), сохраненные в модуле управления, и сотрите их.
• Выключите диагностический инструмент. Убедитесь в том, что сигнальная лампа ABS перестала светиться.
• Выполните дорожное испытание. Проверьте работу тормозов и отключение сигнальной лампы ABS.

Внимание: Когда активирована диагностическая система Volvo, к функциям ABS и EBD нет доступа. Соблюдайте максимальную осторожность во время тестирования, поскольку имеется большая вероятность блокировки колес.
