Герметизация для предотвращения проникновения влаги в пассажирский салон

Замена гайки опоры для ног

Конденсация может быть уменьшена за счет герметизации нескольких мест, через которые вода может проникать в пассажирский салон.

Снимите:

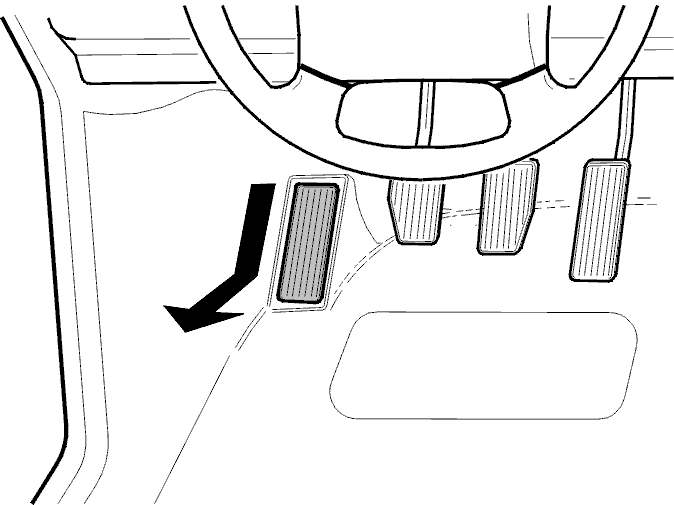

• Пластину для ног, для чего осторожно выбейте ее вниз и затем сместите в сторону.

Примечание: Новые гайки внедряются в производство начиная с номеров шасси:

Отогните коврик и звукоизоляцию в сторону.

Снимите:

• Кронштейн пластины для ног (2 винта).
• Две гайки (смотрите стрелки).

Установите:

• Новые гайки.
• Кронштейн пластины для ног.
• Звукоизоляционный коврик.
• Пластину для ног.

Герметизация нижней накладки ветрового стекла

Снимите:

• Полоску для слива воды.
• Накладку между ветровым стеклом и полоской для слива.

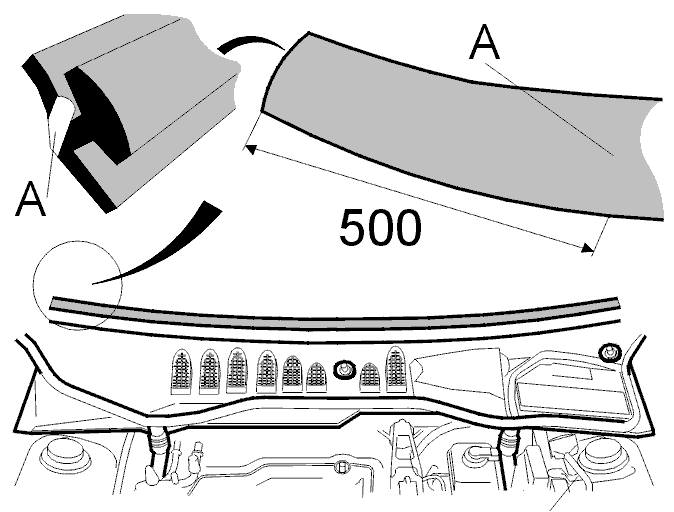

Просверлите отверстие диаметром 3 мм (A) в накладе, как показано на рисунке.Отверстие должно начинаться с нижней части фланца ветрового стекла и выходить в задней части накладки.Просверлите отверстие в 500 мм от конца накладки, если измерять по стороне для пассажира.

Вытяните нитку из бутиловой ленты и скатайте бутиловую ленту в валик, такой же ширины, как ветровое стекло или полоска для слива воды (примерно 3-4 мм).

Установите:

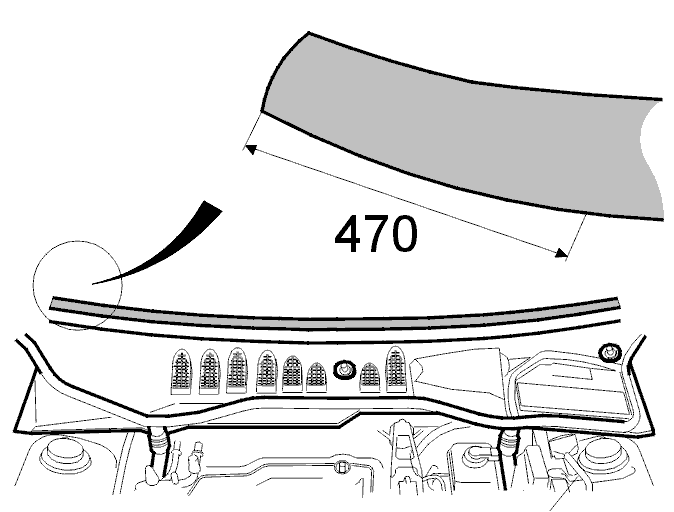

• Полоску бутиловой ленты длиной 470 мм на нижнем краю ветрового стекла.
• Полоску бутиловой ленты длиной 470 мм на верхнем краю полоски для слива воды.

Соедините бутиловую ленту на стекле и полоске для слива так, чтобы лента начиналась в крайнем положении накладки.

Примечание: Не закрывайте отверстие в накладке бутиловой лентой.

Снимите:

• Старое (короткое) уплотнение.

Установите:

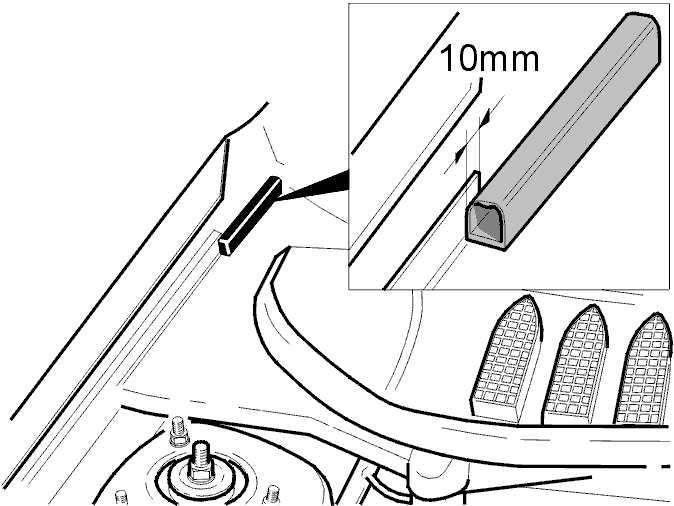

• Новое удлиненное уплотнение, как показано на рисунке. При неровной поверхности кузова: Используйте бутиловую ленту для уплотнения.

Нанесите уплотнение прямо на внутреннюю поверхность фланца кузова с перекрытием 10 мм.Удлиненное уплотнение было внедрено в производство начиная со следующих номеров шасси:

становите на место:

• Накладку.
• Полоску для слива.
