Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Зажигание выкл
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Снятие ремня для агрегатов
Снимите ремень для агрегатов. См. Ремень привода вспомогательных агрегатов / натяжное устройство ремня, замена.
Снятие перекрытия двигателя
Снимите крышку двигателя.

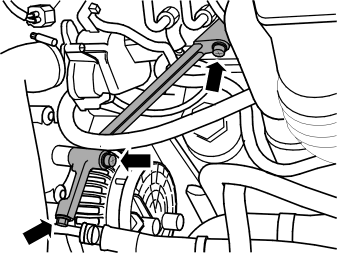

Демонтаж штаги
Снимите:
- 3 винта
- штага.

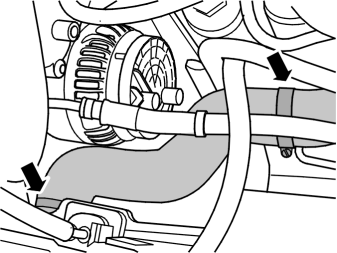

Отсоединение шланга нагнетания воздуха
Снимите шланг нагнетания воздуха между трубой нагнетания воздуха и охладителем нагнетаемого воздуха.

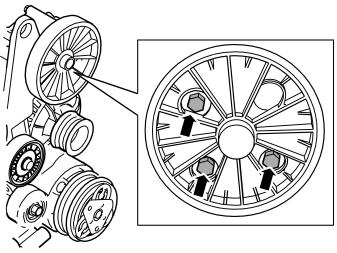

Выверните 3 винта.
Примечание: Снимите только сервонасос, чтобы его можно было наклонить вперед, когда Вы будете доставать генератор.
Снятие

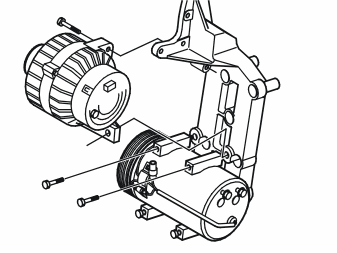

Демонтаж генератора
Открутите нижние винты компрессора кондиционера, чтобы оставалось свободное место.
Снимите:
- гайку положительного провода аккумулятора
- разъем
- 3 винта
- генератор.
Пригните сервонасос вперед и достаньте генератор.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Монтаж генератора
Пригните сервонасос вперед, поднимите генератор на место.
Установите:
- болты М8, 3 шт
- разъем
- положительный провод аккумулятора. Затяните. См.: Момент затяжки.
Примечание: Для автомобилей с компрессором кондиционера.
Затяните нижние винты компрессора, 2 шт. М8.
Завершение
Установка компонентов
Установите на место болты М6, 3 шт.
Установите шланг нагнетания воздуха между трубой нагнетания воздуха и охладителем нагнетаемого воздуха.
Установите:
- штага
- 3 винта M6
Установите:
- ремень вспомогательного агрегата согласно: Ремень привода вспомогательных агрегатов / натяжное устройство ремня, замена
- отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение
- крышку двигателя.
Функциональная проверка
Проведите проверку работы.
