Генератор, замена (D4192T2)

Условия

• Запишите код магнитолы
• Поверните ключ зажигания в положение 0
• Отсоедините провод заземления аккумулятора
• Снимите крышку двигателя.

Снятие генератора

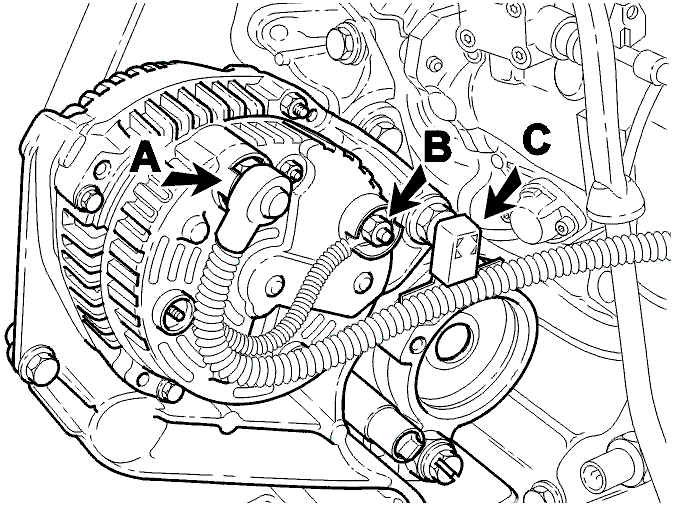

• Снимите соединения (А) и (В) генератора

• Вытяните крепление (С) кабеля из центрального болта.

• Снятие приводного ремня вспомогательных агрегатов, см. ru-RU0900c8af8091c013#KC01658910

Автомобили без системы кондиционирования

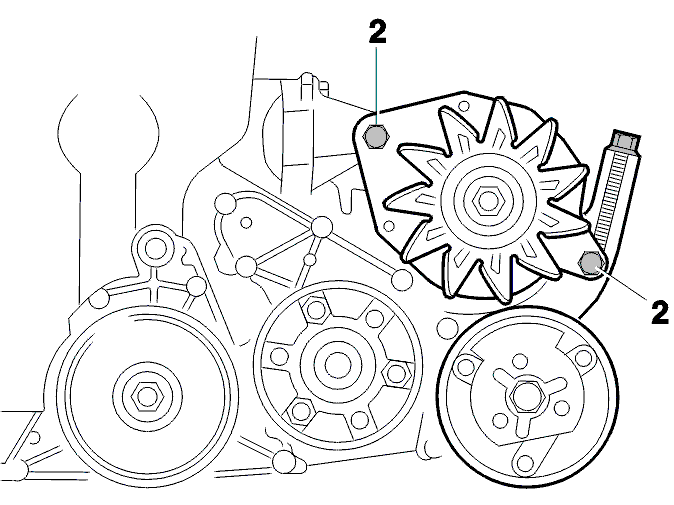

• Выверните регулировочные и крепежные болты (2)
• Снимите генератор, повернув его.

Автомобили с системой кондиционирования

• Снимите шланг системы кондиционирования с кронштейна
• Снимите кронштейн трубы насоса рулевого привода с усилителем

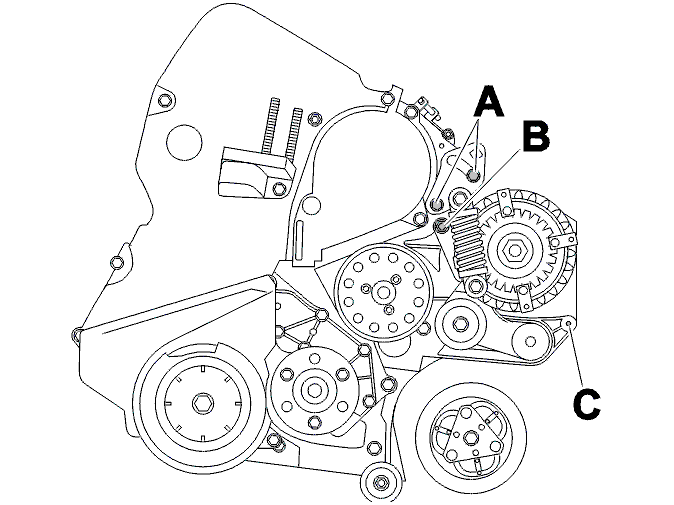

• Выверните 2 болта (А) из регулятора и отверните его в сторону
• Выверните центральный болт и снимите гайку (В)
• Выверните болт (С)
• Снимите генератор, повернув его.

Установка генератора

Автомобили без системы кондиционирования

• Установите генератор, повернув его
• Установите регулировочные и крепежные болты (2) рукой.

Автомобили с системой кондиционирования

• Установите генератор, повернув его
• Установите центральный болт и гайку (В) и гайку (С). Затяните рукой
• Затяните болт и гайку. Затяните до 42 Н·м
• Затяните болт (C). Затяните до 20 Н·м
• Установите болты регулировки панели (А). Затяните рукой
• Установите кронштейн трубы насоса рулевого привода с усилителем

• Установите шланг системы кондиционирования на кронштейн.

• Установка и регулировка приводного ремня вспомогательных агрегатов, см. ru-RU0900c8af8091c013#KC01658921

Подсоединение проводки

• Вдавите крепление кабеля (С) на место на центральном болте
• Подсоедините соединения (А) и (В) генератора.

Оставшиеся операции

• Поверните ключ зажигания в положение II
• Подсоедините отрицательный провод аккумулятора
• Установите крышку двигателя
• Введите код магнитолы
• Установите время на часах.
