Генератор (B4184S/4204S)

Снимите насос рулевого привода с усилителем

• Отсоедините отрицательный вывод аккумуляторной батареи.
• Снимите крышку двигателя (4 торкс-болта).

Примечание: Для извлечения генератора наверх насос гидроусилителя рулевого управления должен быть передвинут в сторону.

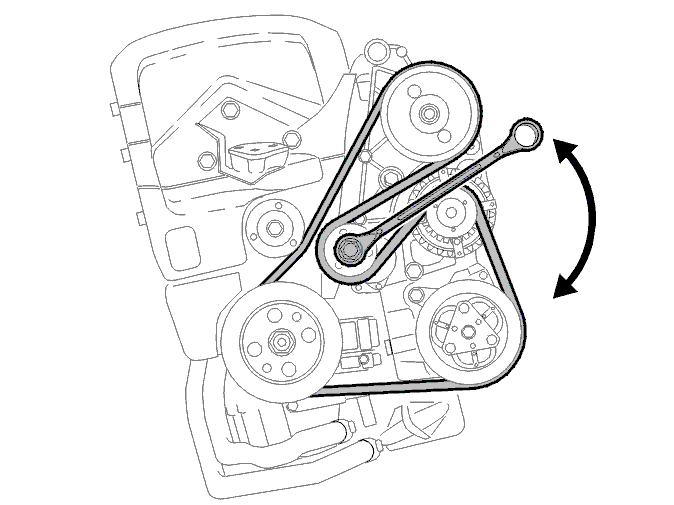

• Ослабьте автоматическое натяжное устройство, вращая шкив направо, и снимите приводной ремень.
• Дайте натяжному устройству вернуться в нормальное положение.
• Отсоедините соединитель в задней части насоса гидроусилителя рулевого управления.

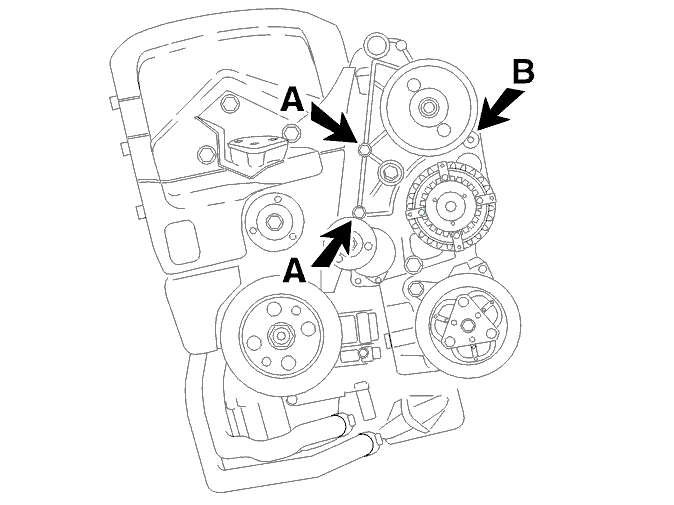

• Удалите два болта (A), крепящие основание насоса гидроусилителя рулевого управления к блоку цилиндров.
• Удалите болты (B) из опоры генератора и болты (C) из основания насоса.

Примечание: Аккуратно зарегистрируйте положение каждогоболта.

• Вытащите насос гидроусилителя рулевого управления вверх и отложите его в сторону.

Примечание: Не отсоединяйте провода.

Снимите генератор

• Отсоедините от генератора положительный вывод сигнальной лампы и соединитель.

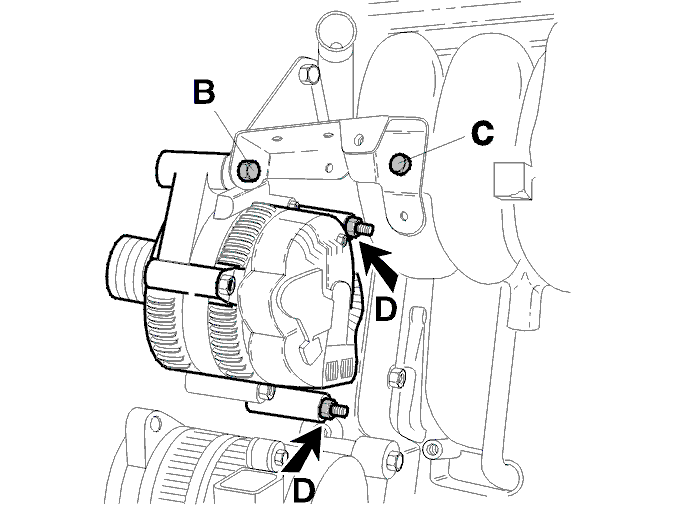

• Удалите два крепежных болта (D) из генератора.
• Вытащите генератор вверх.

Заново установите генератор и насос гидроусилителя рулевого управления, бензиновый двигатель

• Установите генератор, но не затягивайте болты полностью, и присоедините проводку.
• Установите насос гидроусилителя рулевого управления, но не затягивайте болты полностью, и установите в основание болты B и C.
• Затяните все болты насоса гидроусилителя рулевого управления и генератора.
• Момент затяжки болта: 25 - 30 Нм.
• Замените соединитель на основании насоса.

Заново установите приводной ремень

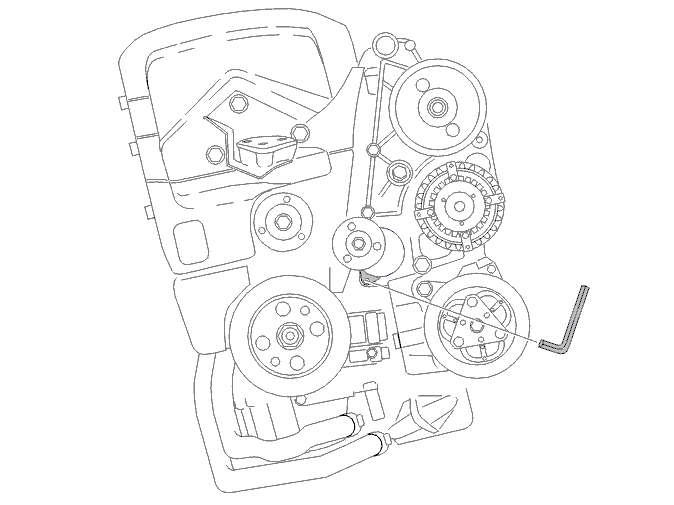

Натяните автоматическое натяжное устройство, вращая шкив направо, и зафиксируйте его в крайнем наружой позиции с помощью торцевой отвертки на 4 мм, см. иллюстрацию.

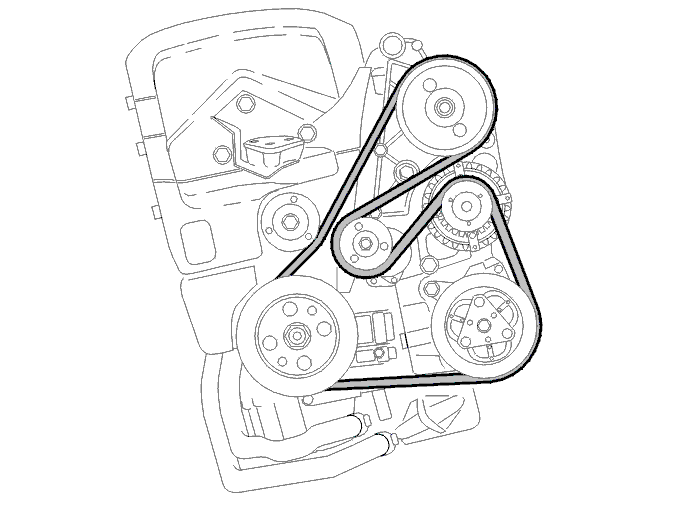

• Заново установите приводной ремень и удалите стопорный штырь.

Подсказка: Проверьте ход приводного ремня.

• Подсоедините заново отрицательный вывод аккумуляторной батареи.
• Установите заново крышку двигателя.
