Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1996 |
| 940 SE | — | 1991 |
| 960 | — | 1991–1996 |
Bosch K1 14 V 55 A 20
| Максимальная номинальная сила тока | 55 А |
|---|---|
| Максимальная мощность | 770 Вт |
| Максимальная частота вращения | 250 об/с (15000 об/мин) |
| Направление вращения | По часовой стрелке |
| Минимальный диаметр, контактные кольца | 28 мм |
| Максимальное радиальное биение, контактные кольца | 0,03 мм |
| рама ротора | |
| Сила пружин щеток | 3-4 Н (0,3-0,4 кгс) |
| Минимальная длина щеток | 5 мм |
| Момент затяжки, крепежные винты | 4 Н·м (0,4 кгс·м) |
| гайка шкива | 40 Н·м (4 кгс·м) |
| Контрольные величины |
|---|
| Сопротивление, обмотка ротора |
| статора |
| Номинальный ток при напряжении 14 В (минимальная величина) |
| * Необходимо использовать омметр с низким диапазоном измерения. |
Bosch N1 14 V 70 A 20
| Максимальная номинальная сила тока | 70 А |
|---|---|
| Максимальная мощность | 980 Вт |
| Максимальная частота вращения | 250 об/с (15000 об/мин) |
| Направление вращения | По часовой стрелке |
| Минимальный диаметр, контактные кольца, новые | 28 мм |
| Минимум | |
| Максимальное радиальное биение, контактные кольца | 0,03 мм |
| рама ротора | |
| Сила пружин щеток | 3-4 Н (0,3-0,4 кгс) |
| Минимальная длина щеток | 5 мм |
| Момент затяжки, крепежные винты | 4 Н·м (0,4 кгс·м) |
| гайка шкива |
| Контрольные величины | |
|---|---|
| Сопротивление, обмотка ротора | 3,4-3,75 Ω |
| статора | |
| Номинальный ток при напряжении 14 В (минимальная величина) | 46 A при 33,3 об/с (2000 об/мин) |
| 58 A при 50 об/с (3000 об/мин) | |
| 64 A при 66,7 об/с (4000 об/мин) | |
| * Необходимо использовать омметр с низким диапазоном измерения. |
Bosch N1 14 V 31/80 A
| Максимальная сила тока | 80 А |
|---|---|
| Максимальная мощность | 1120 Вт |
| Максимальная частота вращения | 250 об/с (15000 об/мин) |
| Направление вращения | По часовой стрелке |
| Диаметр, контактные кольца, новые | 28 мм |
| Максимальное радиальное биение, контактные кольца | 0,03 мм |
| Сила пружин щеток | 3-4 Н |
| Минимальная длина щеток | 5 мм |
| Момент затяжки, крепежные винты: | 4 Н·м |
| гайка шкива |
| Контрольные величины |
|---|
| Сопротивление, обмотка ротора |
| Номинальный ток при напряжении 14 В (минимальная величина) |
| * Необходимо использовать омметр с низким диапазоном измерения. |
Bosch N1 14 V 90 A 20
| Максимальная сила тока | 90 А |
|---|---|
| Максимальная мощность | 1260 Вт |
| Максимальная частота вращения | 225 об/сек (13500 об/мин) |
| Направление вращения | По часовой стрелке |
| Диаметр, контактные кольца, новые | 28 мм |
| Максимальное радиальное биение, контактные кольца | 0,03 мм |
| рама ротора | |
| Сила пружин щеток | 3-4 Н |
| Минимальная длина щеток | 5 мм |
| Момент затяжки, крепежные винты: | 4 N |
| гайка шкива |
| Контрольные величины |
|---|
| Сопротивление, обмотка ротора |
| Номинальный ток при напряжении 14 В (минимальная величина) |
| * Необходимо использовать омметр с низким диапазоном измерения. |
Bosch N1 14 V 31/100 A
| Максимальная сила тока | 100 А |
|---|---|
| Максимальная мощность | 1400 Вт |
| Максимальная частота вращения | 250 об/с (15000 об/мин) |
| Направление вращения | По часовой стрелке |
| Диаметр, контактные кольца, новые | 28 мм |
| минимум (после машинной обработки) | |
| Максимальное радиальное биение, контактные кольца | 0,03 мм |
| рама ротора | |
| Сила пружин щеток | 3-4 Н |
| Минимальная длина щеток | 5 мм |
| Момент затяжки, крепежные винты: | 4 Н·м |
| гайка шкива |
| Контрольные величины |
|---|
| Сопротивление, обмотка ротора |
| Номинальный ток при напряжении 14 В (минимальная величина) |
| * Необходимо использовать омметр с низким диапазоном измерения. |
Регулятор напряжения, 1982-1984
| Обозначение, более ранняя модификация | Bosch 0 192 052 027 |
|---|---|
| более поздняя модификация | Bosch 1 197 311 008 |
| Условия проверки | В автомобиле | На испытательном стенде |
|---|---|---|
| Заряженность аккумуляторной батареи | минимум 3/4 | заряжена полностью |
| Температура воздуха | +25°C | +25°C |
| Температура, прогретый регулятор | +60°-80° | +60°C |
| (140-176°F) |
| Контрольные величины |
|---|
| Частота вращения генератора |
| Частота вращения коленчатого вала двигателя, примерно |
| Генератор, нагрузка |
| Регулируемое напряжение между клеммами В+ и D- генератора: |
| Холодный регулятор (измерение в течение 1 мин) |
| Прогретый регулятор (минимум 15 минут работы при 3000 об/мин) |
| Проверка отклонения (на испытательном стенде) |
|---|
| Подсоедините к 55 А генератору нагрузку |
| 70 А |
| 90 А |
| Регулируемое напряжение теперь должно быть на 0 - 0,3 В ниже, чем при предыдущем измерении. |
Регулятор напряжения, 1985-
| Обозначение, Bosch | 1 197 311 800 |
|---|---|
| Volvo | 1 348 322, 1 324 617, 1 348 322 |
| Условия проверки | В автомобиле | На испытательном стенде |
|---|---|---|
| Заряженность аккумуляторной батареи | минимум 3/4 | заряжена полностью |
| Температура воздуха | +25°C | +25°C |
| Температура, прогретый регулятор | +60-80°C | +60°C |
| (140-176°F) |
| Контрольные величины |
|---|
| Частота вращения генератора |
| Частота вращения коленчатого вала двигателя, примерно |
| Генератор, нагрузка |
| Регулируемое напряжение между клеммами В+ и D- генератора: |
| Проверка отклонения (на испытательном стенде) |
|---|
| Подсоедините к 55 А генератору нагрузку |
| 70 А |
| 90 А |
| Регулируемое напряжение теперь должно быть на 0 - 0,3 В ниже, чем при предыдущем измерении. |

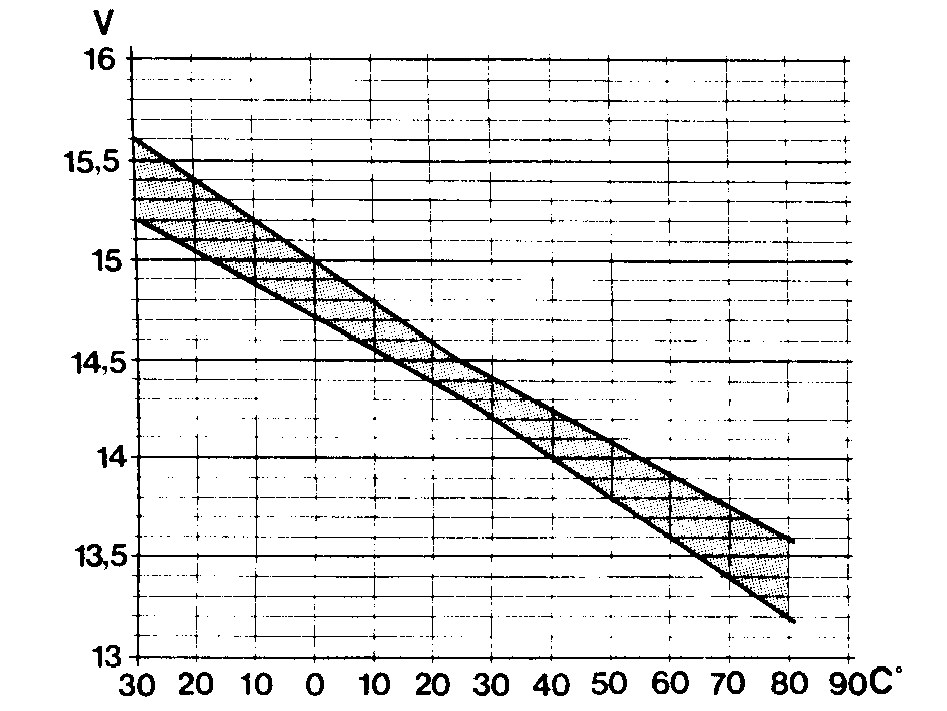

Внешнее напряжение-температуранагрузка 5 A

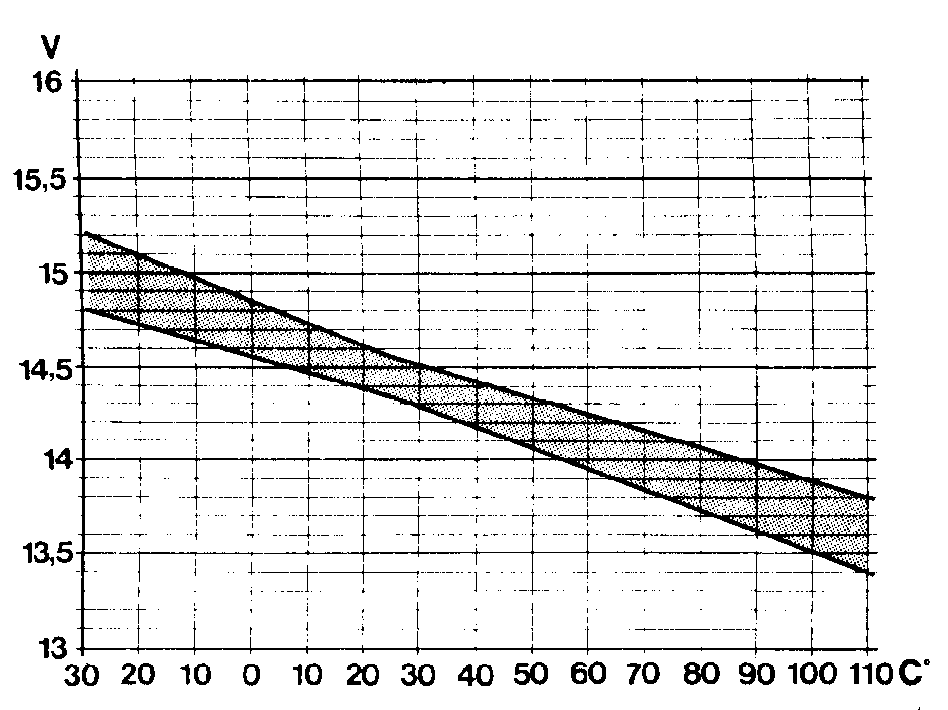

Внутреннее напряжение-температураНагрузка 5 A
1982- Регулятор напряжения TWC (дополнительное
оборудование)
| Условия проверки | В автомобиле | На испытательном стенде |
|---|---|---|
| Заряженность аккумуляторной батареи | минимум 3/4 | заряжена полностью |
| Температура воздуха | +25°C | +25°C |
| Температура, прогретый регулятор | +60-80°C | +60°C |
| (140-176°C |
| Контрольные величины |
|---|
| Частота вращения генератора |
| Частота вращения коленчатого вала двигателя, примерно |
| Генератор, нагрузка |
| Регулируемое напряжение между клеммами В+ и D- генератора: |
| Проверка отклонения |
|---|
| Подсоедините к 55 А генератору нагрузку |
| Регулируемое напряжение теперь должно быть на 0 - 0,3 В ниже, чем при предыдущем измерении. |
| *Нагрузка, прикладываемая при работе двигателя. |
| **См. диаграмму. |
Температура °С, генерируемое напряжение
| -20°C | 0°C | 20°C | 40°C | |
|---|---|---|---|---|
| (-4°F) | (32°F) | (68°F) | (104°F) | |
| Температура | ||||
| Норма | 14,4 В | 14,2 В | 14,0 В | 13,8 В |
| Высокое | 15,0 В | 14,8 В | 14,6 В | 14,4 В |
