Газовый фильтр, сжатый природный газ, замена

Прокачка газовой линии

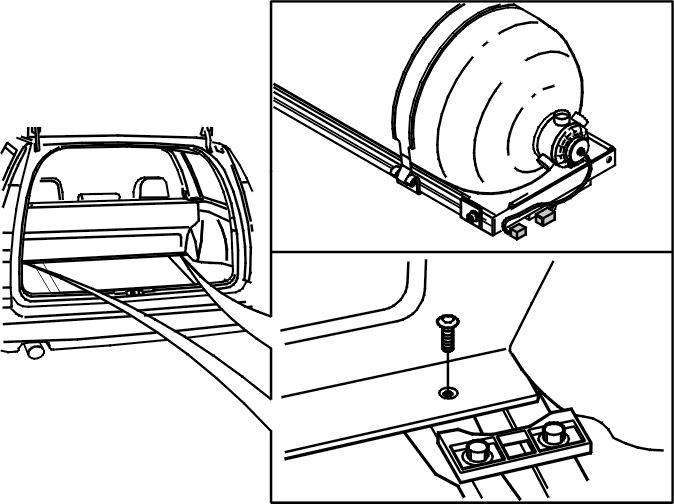

Снимите:

• люки пола
• два нижних винта крышки над бензиновым баком.

Запустите двигатель. Он должен работать на газе.Отсоедините разъем клапана на бензиновом баке.Двигатель остановится приблизительно через 30 секунд.

Снятие корпуса газового фильтра

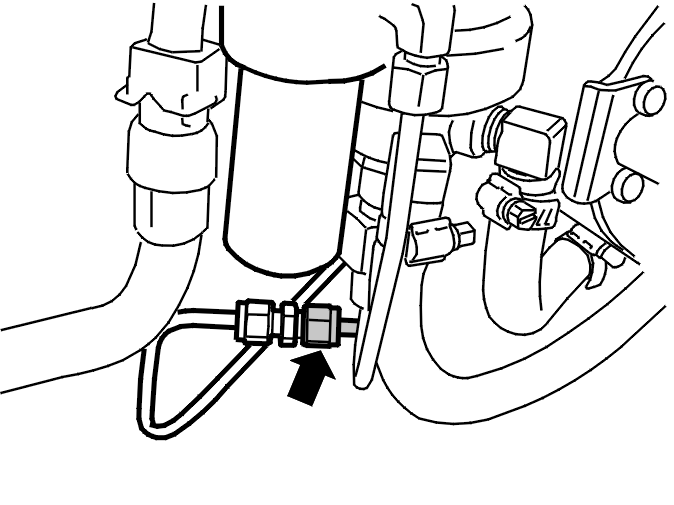

Выверните колпачковую гайку на газовой линии, см. стрелку.Используйте упор.

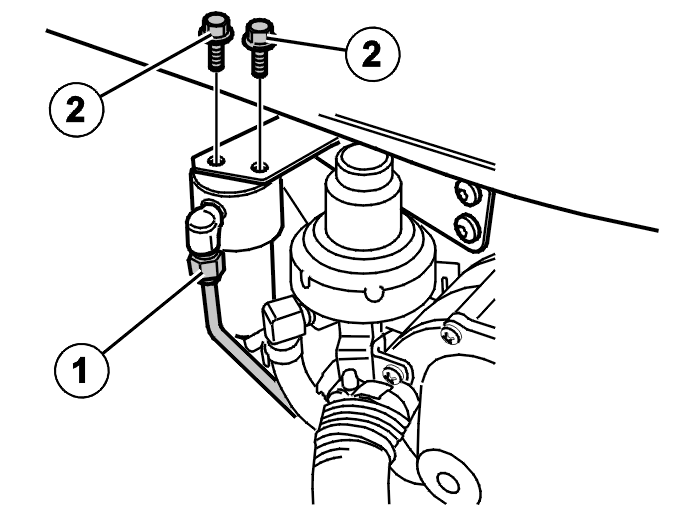

Отсоедините колпачковую гайку (1) на газовой линии.Выверните винты (2).Снимите корпус газового фильтра с автомобиля.

Разборка корпуса газового фильтра

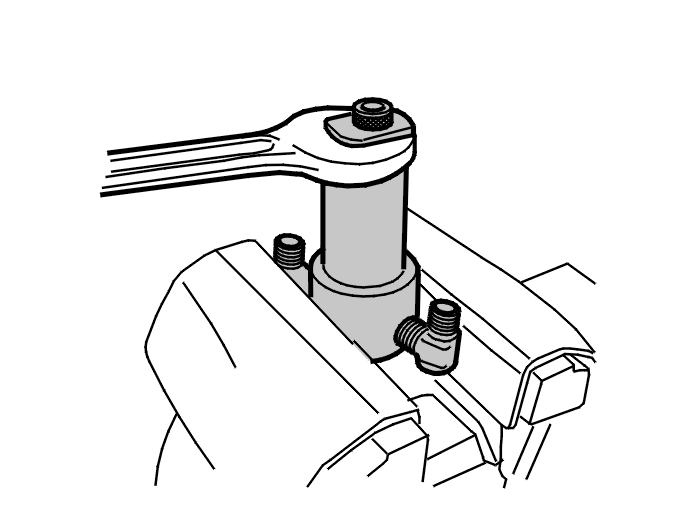

Расположите корпус газового фильтра в тисках с мягкими губками.Разберите корпус газового фильтра.

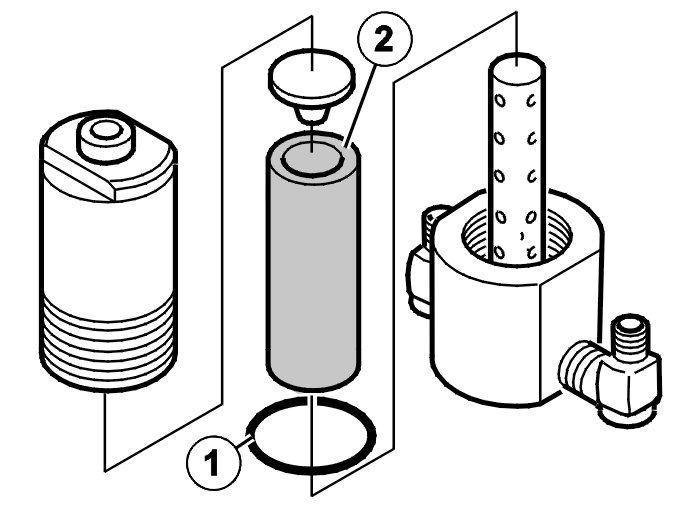

Очистите корпус газового фильтра.Установитеновоеуплотнительное кольцо (1) иновыйгазовый фильтр (2).

Примечание: Убедитесь, что уплотнительное кольцо расположено в правильном пазу.

Соберите корпус газового фильтра. Затяните до54 Н·м.

Установка

Установите:

• корпус газового фильтра при помощи двух винтов.

Примечание: Обратите внимание на направление потока. Цифры 1 и 2 выбиты на корпусе газового фильтра. 1 = впуск, 2 = выпуск.

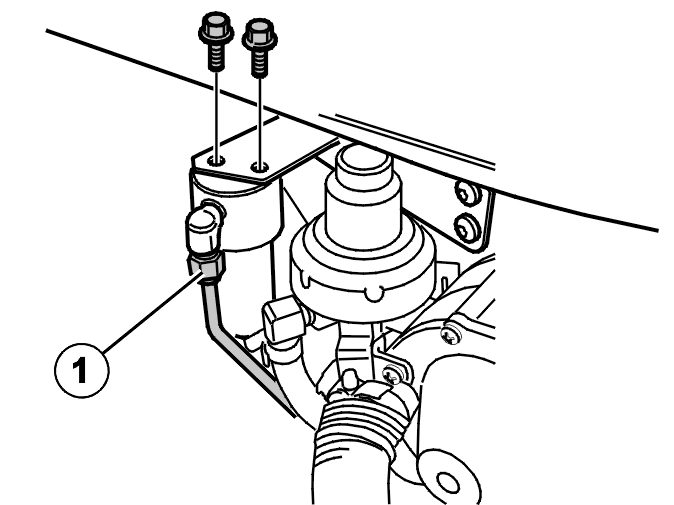

• газовую линию. Затяните колпачковую гайку (1). Затяните до3 Н·м. Затяните еще на90°.

Затяните колпачковую гайку. Затяните до3 Н·м. Затяните еще на90°.

Установите:

• разъем клапана на бензиновом баке
• винты крышки
• люки пола.

Проверка

Запустите двигатель. Он должен работать на газе.

Проверьте:

• что система загерметизирована
• все соединения, которые были отсоединены. Используйте течеискатель 951 2761.

Затяните еще, если имеется утечка.
