Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244SG | 2002–2008 |
| S80 (-06) | B5244SG | 2001–2006 |
| V70 (00-08) | B5244SG | 2001–2008 |
Специальные инструменты
- 🔧 HYLSA 14 MM (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL
- 🔧 HYLSA 16 MM (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL
Снятие
Осторожно: Отрицательная клемма аккумулятора должна быть отсоединена во время выполнения всех работ на газовом оборудовании. См. Аккумуляторная батарея, отсоединение.
Не повредите уплотнения.
Примечание: При поднимании автомобиля, см. Поднимание автомобилей со сжатым природным газом.
Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.
Подготовка
Примечание: Если снимается только задний газовый бак, передние баки нет необходимости опорожнять.
Опорожните газовые трубы. См. Газовая труба, опорожнение.Опорожните задний газовый бак. См. Опорожнение газового бака.Поднимите автомобиль.Снимите заднюю секцию выхлопной трубы.Снимите выводящую трубу глушителя и систему защиты при столкновении.Снимите защитный элемент заднего газового бака.
Снятие газовой трубы
Снимите:
- муфты трубопровода
- все разъемы.
Снятие бака
Расположите подъемную площадку, покрытую мягкой подстилкой, под баком.Разблокируйте фиксирующие хомуты бака и слегка опустите его.Убедитесь, что движению газовых труб и жгута проводов ничего не препятствует во время оставшегося процесса опускания.
Установка
Перестановка компонентов
Замените:
- клапан. См. Клапан, задний газовый бак, замена
- датчик давления / датчик температуры. См. Замена датчика давления и датчика температуры заднего газового б ака.
Установка топливного бака
Осторожно: Убедитесь, что концы труб и соединения не повреждены.
Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.
Используйте подъемную площадку, покрытую мягкой подстилкой.Поместите бак на подъемную площадку. Поверните бак, так чтобы газовые выводы были в правильном положении.Поднимите и выровняйте бак до нужного положения.Установите бак между балками и другими секциями кузова, так чтобы ни один из компонентов не терся друг о друга.
Установите:
- фиксирующий хомут бака
Осторожно: Убедитесь, что резиновая прокладка на скобе бака покрывает всю скобу бака. Скоба бака не должна касаться бака.
- жгут проводов
- газовую трубу.
Примечание: Убедитесь, что соединители выровнены по отношению к трубам.
Положение газовых труб не должно регулироваться.
Затяните винты фиксирующего хомута бака. Затяните до 25 Н·м.

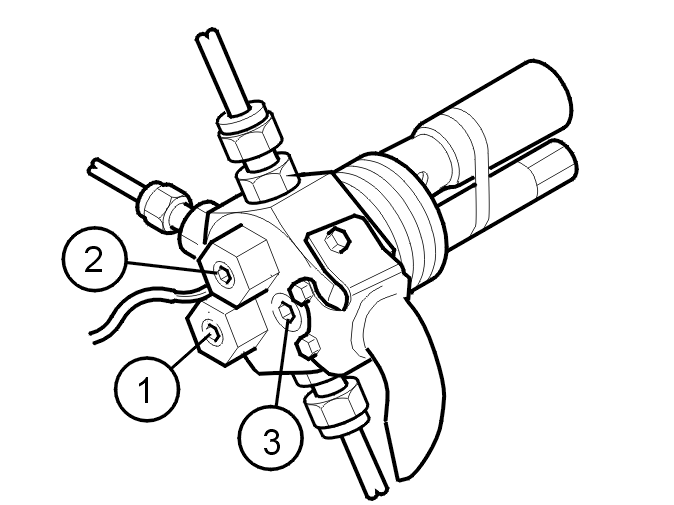

Установите резиновые крепления заднего крепления выхлопной трубы.Опустите автомобиль.Убедитесь, что клапаны 1 и 2 открыты, а клапан 3 закрыт на заднем и переднем газовом баке.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.Установите защитный элемент заднего газового бака.Установите разъемы.
