Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T6 | 2011 |
| S60 (11-) | B4204T7 | 2011–2014 |
| S80 (07-) | B4204T6 | 2010–2014 |
| S80 (07-) | B4204T7 | 2011–2014 |
| S80L | B4204T6 | 2010–2013 |
| S80L | B4204T7 | 2012, 2013 |
| V60 | B4204T6 | 2011 |
| V60 | B4204T7 | 2011–2014 |
| V70 (08-) | B4204T6 | 2010, 2011 |
| V70 (08-) | B4204T7 | 2011–2014 |
| XC60 | B4204T6 | 2010–2012 |
| XC60 | B4204T7 | 2011–2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
🔩 Момент затяжки: 24 Н·м

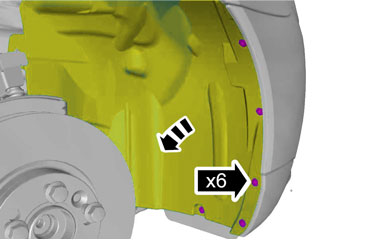

Снимите правое переднее колесо колесо

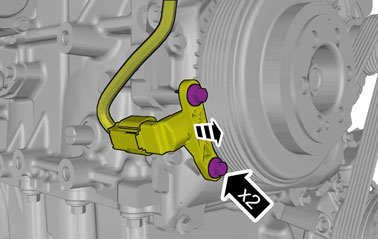

Выверните винты.
Осторожно: Звездочка цепи ГРМ крепится к коленвалу! Поэтому очень важно, чтобы она не перемещалась относительно коленвала.
🔩 Момент затяжки: 20 Н·м

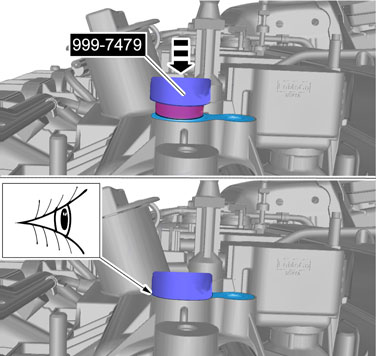

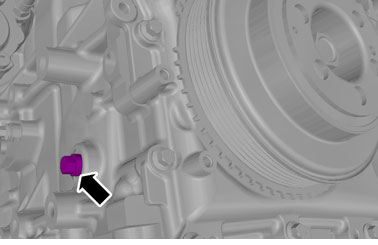

🔧 Регулятор положенияМедленно вращайте коленвал, пока он не остановится.
🔩 Момент затяжки: 6 Н·м

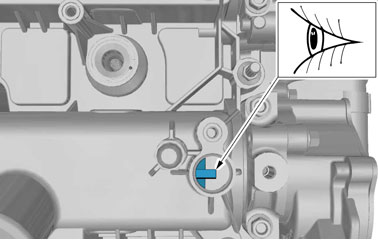

Осторожно: Если обозначения распределительного вала не видно, коленчатый вал повернулся на 1 круг.
Примечание: Используйте только умеренное усилие.

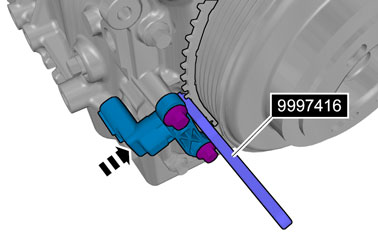

🔧 Регулятор положения

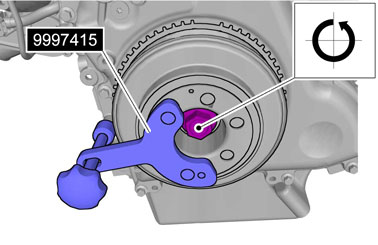

Осторожно: Используйте гайковёрт.
🔧 Регулятор положения
Установка
Осторожно: Убедитесь в том, что коленвал не вращается.
🔧 Регулятор положения

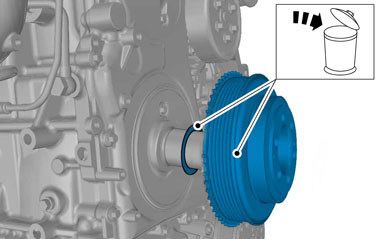

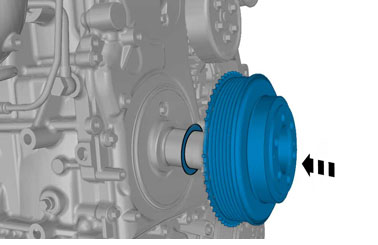

Осторожно: Убедитесь в том, что установлена фрикционная шайба.
🔧 Регулятор положения🔩 Момент затяжки: 100 Н·м + доворот 90°
Примечание: На этом этапе затяните винты только рукой.
🔧 Регулятор положения🔩 Момент затяжки: 10 Н·м
Установите в обратном порядке.
