Функционирование (2006, 2007)

Применимость

Развлекательный модуль заднего сиденья (RSE)

Примечание: От выбора режима DVD с пульта управления до включения DVD-проигрывателя возможна небольшая задержка. На экране появляется сообщение, подтверждающее выбор режима DVD. Если появляется сообщение‘Not permitted' (Не разрешено), это означает, что DVD-проигрыватель еще не закончил обработку предыдущей команды.

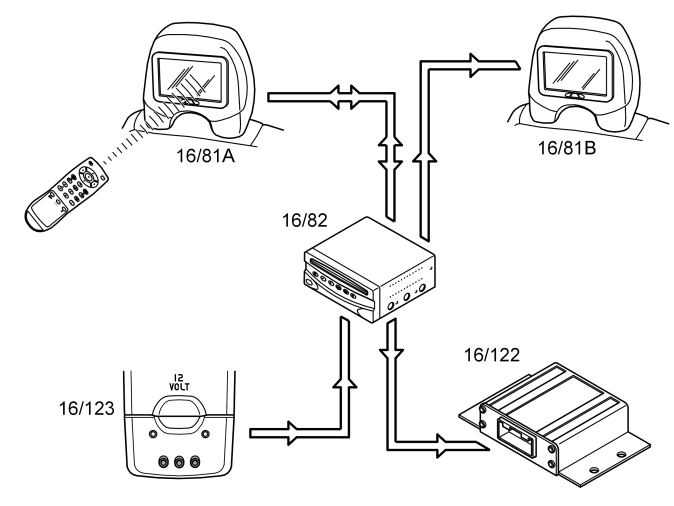

Развлекательная система для пассажиров заднего сиденья питается и управляется через развлекательный модуль заднего сиденья (RSE) (16/82).Модуль управления также включает в себя DVD-проигрыватель для системы.Система может быть включена либо с помощью кнопки POWER на модуле управления либо с помощью кнопки POWER на пульте дистанционного управления.Перед нажатием кнопки нужно направить пульт дистанционного управления на один из экранов, так как приемник для сигналов пульта дистанционного управления находится в нижней части экрана.Если пульт дистанционного управления направлен на экран (16/81А, В) и нажата функциональная кнопка, информационно-развлекательный модуль заднего сиденья (RSE) идентифицирует выбранный экран и выполняет команду, отправленную пультом дистанционного управления.Если, например, вы нажмете кнопку выбора меню, то меню появится на том экране, на который направлен пульт дистанционного управления. Ниже описываются возможные варианты:

• Независимый выбор одного из трех источников аудио/видеосигнала (DVD, ТВ-приемник (если установлен), AUX)
• Настройки изображения (цвет, яркость, контрастность, соотношение сторон).
• Настройки звука (низкие частоты, высокие частоты, громкость).
• Выбор языка экранного меню.
• Независимое включение/выключение экранов.

Информационно-развлекательный модуль заднего сиденья (RSE) также определяет, какой источник аудиовизуальной информации соединен с выбранным экраном, и направляет команды в соответствующий протокол.Если, например, левый экран настроен для воспроизведения DVD, и на левом экране обнаружена команда инфракрасного воспроизведения, то сообщение принимается, сохраняется и отправляется на DVD-проигрыватель (16/82) в инфракрасный протокол DVD-проигрывателя.Постоянная память сохраняет изображенный язык, использемый для инструкци, и текущие аудио- и видео-настройки для соответствующих каналов вывода. Эти настройки загружаются при запуске, за исключением уровня громкости, который стандартно устанавливается на минимум.Система получает питание через Х-подачу и непосредственно от аккумулятора. Если система работает при выключенном зажигании, то на экранах появится вопрос относительно разрешения на непрерывное воспроизведение.если пользователь отвечает ДА, то система будет продолжать воспроиведение в течение еще 10 минут. Затем система отключится. Если на вопрос не получено никакого ответа, система отключится через 1 минуту. Для защиты аккумулятора время воспроизведения не может быть продлено, пока зажигание не будет включено снова.Когда в загрузочное отверстие проигрывателя вставляется диск DVD, воспроизведение DVD включается автоматически, если диск не имеет меню воспроизведения. Воспроизведение DVD возобновляется после паузы, например, если во время воспроизведения фильма было выключено зажигание. Воспроизведение возобновится с того же места, когда зажигание будет включено. Аудио- и видеосигналы выводятся из DVD-проигрывателя через соединительный блок (соединитель ISO) на задней стенке устройства.

Запуск системы

Когда зажигание включается, модуль развлекательной системы для задних сидений (RSE) выполняет простую внутреннюю проверку системы и начинает процедуру запуска экранов.В зависимости от программного обеспечения процедура запуска может отличаться.Раннее программное обеспечение

*Процедура запуска, ошибки коммуникации нет*

1. Зажигание включается.
2. Загорается подсветка в кнопках проигрывателя DVD дисков.
3. Развлекательный модуль заднего сиденья (RSE) подает напряжение на соединения #E1 (левый экран) и #E13 (правый экран).
4. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E2 для левого экрана.
5. Левый экран посылает тогда назад сигнал одобрения на развлекательный модуль заднего сиденья (RSE) через внутреннюю сеть CAN.
6. Развлекательный модуль заднего сиденья (RSE) посылает по сети CAN обратно сообщение на левый экран, которое присваивает экрану номер 1. Это необходимо, чтобы изображение и звук можно было направить на нужный экран и чтобы команды с пульта дистанционного управления могли выполняться нужным экраном. Напряжение сигнала пробуждения поддерживается на уровне около 11,5 В.
7. Связь для левого экрана теперь в порядке.
8. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E14 для правого экрана.
9. Правый экран посылает тогда назад сигнал одобрения на развлекательный модуль заднего сиденья (RSE) через внутреннюю сеть CAN.
10. Развлекательный модуль заднего сиденья (RSE) посылает обратно на шину CAN сообщение для правого экрана, который присваивает экрану номер 2. Напряжение сигнала пробуждения сохраняется на уровне 11,5 В.
11. Связь для правого экрана теперь в порядке.
12. Подсветка в кнопках проигрывателя DVD-дисков, кроме кнопки POWER, гаснет.
13. Процедура пуска проведена, и система переходит в режим ожидания.

Продолжительность пускаЗапуск с коммуникацией без ошибок занимает примерно 4-10 секунд.

Процедура запуска, ошибка коммуникации с левым экраном

1. Зажигание включается.
2. Загорается подсветка в кнопках проигрывателя DVD дисков.
3. Развлекательный модуль заднего сиденья (RSE) подает напряжение на соединения #E1 (левый экран) и #E13 (правый экран).
4. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E2 для левого экрана.
5. Нет ответа от левого экрана. Развлекательный модуль заднего сиденья (RSE) поддерживает напряжение высоким (около 11,5 В), но временно опускает его примерно до 0 В через каждые 10 секунд. Сигнал пробуждения для правого экрана будет составлять около 0 В.
6. Освещение в кнопках проигрывателя DVD следует такому же образцу, что и сигнал пробуждения для левого экрана.
7. Система работать не будет.

*Процедура запуска, ошибка коммуникации с правым экраном*

1. Зажигание включается.
2. Загорается подсветка в кнопках проигрывателя DVD дисков.
3. Развлекательный модуль заднего сиденья (RSE) подает напряжение на соединения #E1 (левый экран) и #E13 (правый экран).
4. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E2 для левого экрана.
5. Левый экран посылает тогда назад сигнал одобрения на развлекательный модуль заднего сиденья (RSE) через внутреннюю сеть CAN.
6. Развлекательный модуль заднего сиденья (RSE) посылает по сети CAN обратно сообщение на левый экран, которое присваивает экрану номер 1. Это необходимо, чтобы изображение и звук можно было направить на нужный экран и чтобы команды с пульта дистанционного управления могли выполняться нужным экраном. Напряжение сигнала пробуждения поддерживается на уровне около 11,5 В.
7. Связь для левого экрана теперь в порядке.
8. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E14 для правого экрана.
9. Нет ответа от правого экрана. Развлекательный модуль заднего сиденья (RSE) поддерживает напряжение высоким (около 11,5 В), но временно опускает его примерно до 0 В через каждые 10 секунд. Сигнал пробуждения для левого экрана (коммуникация с которым в порядке) будет непрерывно высоким (около 11,5 В).
10. Освещение в кнопках проигрывателя DVD следует такому же образцу, что и сигнал пробуждения для правого экрана.
11. Система работать не будет.

*Процедура запуска; ошибка, связанная с сетью CAN*

1. Зажигание включается.
2. Загорается подсветка в кнопках проигрывателя DVD дисков.
3. Развлекательный модуль заднего сиденья (RSE) подает напряжение на соединения #E1 (левый экран) и #E13 (правый экран).
4. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В одновременно на соединение #E2 для левого экрана и соединение #E14 для правого экрана.
5. Развлекательный модуль заднего сиденья (RSE) поддерживает напряжение высоким (около 11,5 В) для обоих экранов, но временно опускает его примерно до 0 В через каждые 10 секунд.
6. Освещение в кнопках проигрывателя DVD следует такому же образцу, что и сигнал пробуждения для экранов.
7. Система работать не будет.

Выводы на основе напряжения сигнала запускаПосредством проверки напряжения сигнала пробуждения на оба экрана при запуске системы можно сделать следующие выводы. Таблица ниже основана на поиске симптомов неисправности.

Более позднее программное обеспечение

1. Зажигание включается.
2. Загорается подсветка в кнопках проигрывателя DVD дисков.
3. Развлекательный модуль заднего сиденья (RSE) подает напряжение на соединения #E1 (левый экран) и #E13 (правый экран).
4. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E2 для левого экрана.
5. Левый экран посылает тогда назад сигнал одобрения на развлекательный модуль заднего сиденья (RSE) через внутреннюю сеть CAN.

Примечание: Если экран не отвечает на сеть CAN, то развлекательный модуль заднего сиденья (RSE) пытается еще два раза согласно образцу ниже (*). Если экран не реагирует, то развлекательный модуль заднего сиденья (RSE) продолжает с пункта 8 ниже.
6. Развлекательный модуль заднего сиденья (RSE) посылает по сети CAN обратно сообщение на левый экран, которое присваивает экрану номер 1. Это необходимо, чтобы изображение и звук можно было направить на нужный экран и чтобы команды с пульта дистанционного управления могли выполняться нужным экраном.
7. Связь для левого экрана теперь в порядке.
8. Развлекательный модуль заднего сиденья (RSE) посылает сигнал пробуждения около 11,5 В на соединение #E14 для правого экрана.
9. Правый экран посылает тогда назад сигнал одобрения на развлекательный модуль заднего сиденья (RSE) через внутреннюю сеть CAN.

Примечание: Если экран не отвечает на сеть CAN, то развлекательный модуль заднего сиденья (RSE) пытается еще два раза согласно образцу ниже (*). Если экран не реагирует, то развлекательный модуль заднего сиденья (RSE) продолжает с пункта 12 ниже.
10. Развлекательный модуль заднего сиденья (RSE) посылает по сети CAN обратно сообщение на правый экран, которое присваивает экрану номер 2.
11. Связь для правого экрана теперь в порядке.
12. Подсветка в кнопках проигрывателя DVD-дисков, кроме кнопки POWER, гаснет.
13. Процедура пуска проведена, и система переходит в режим ожидания.
14. С помощью кнопки POWER на проигрывателе DVD-дисков или пульте дистанционного управления можно теперь запустить систему.

(*) Сигнал пробуждения (образец сигнала при неисправности)Высокий сигнал (около 11,5 В) посылается в течение примерно 1 секунды (первая попытка).Если никакого ответа не последует, посылается низкий сигнал (около 0 В) в течение примерно 1 секунды.Высокий сигнал (около 11,5 В) посылается в течение примерно 1 секунды (вторая попытка).Если никакого ответа не последует, посылается низкий сигнал (около 0 В) в течение примерно 10 секунд.Посылается высокий сигнал (около 11,5 В) и остается постоянно высоким (третья и последняя попытка).Продолжительность пускаПуск без обнаруженной неисправности занимает около 4-10 секунд.Пуск с неисправностью связи для экрана занимает около 20-25 секунд.Пуск с неисправностью связи для обоих экранов занимает около 30-35 секунд.Значения продолжительности, представленные выше, следует рассматривать как ориентировочные, а не как точные значения.

Модуль отделения задних звуковых каналов (RAS)

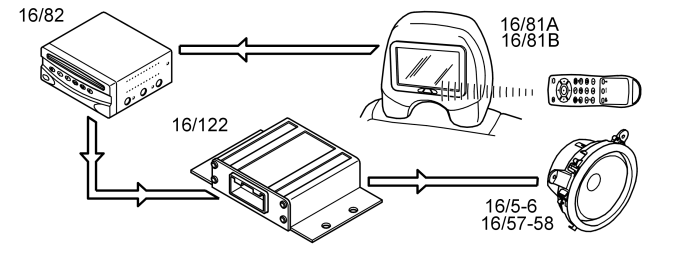

Задний звукоотделительный модуль (RAS) (16/122) предназначен для перенаправления аудиосигналов от внутренней системы звуковоспроизведения автомобиля или от DVD-проигрывателя системы на задние громкоговорители (16/5, 16/6, 16/57 и 16/58).Когда устройство работает в обычном режиме, аудиосигналы отправляются от передней системы звуковоспроизведения на задние громкоговорители.Пульт дистанционного управления может использоваться для активирования заднего звукоотделяющего модуля (RAS). Аудиосигналы от передней системы звуковоспроизведения затем будут заменены на аудиосигналы от информационно-развлекательной системы заднего сиденья.Какой из аудиоканалов соединен с задними громкоговорителями, определяется тем, на какой экран направлен пульт дистанционного управления, когда нажимается кнопка для активирования заднего звукоотделяющего модуля (RAS).если установлена система помощи при парковке, то модуль управления временно выключается через вход, когда включается обратный ход. Сигнал выключения идет от той же цепи , которая управляет фонарями заднего хода. Сигналы системы помощи при парковке затем будут слышны через задние громкоговорители.

Инфракрасное (ИК) управление

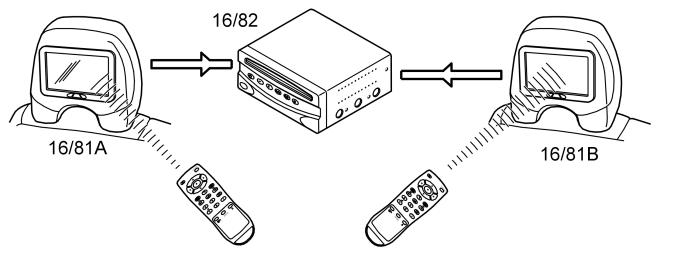

В каждом экране имеется ИК-приемник. ИК-приемники соединены напрямую с развлекательным модулем заднего сиденья (RSE) (16/82) и работают, когда на развлекательный модуль заднего сиденья (RSE) подается питание. При нажатии кнопки на пульте ДУ пульт излучает инфракрасный световой сигнал. Сигнал несет код, который зависит от того, какая кнопка была нажата. Инфракрасный сигнал принимается ИК-приемником под экраном в подголовнике (16/81A, B) и передается на развлекательный модуль заднего сиденья (RSE) для обработки.С помощью пульта управления можно выбирать источники аудио и/или видеосигналов для системы:

• DVD-проигрыватель, аудио/видеосигнал
• Вход AUX, аудиосигнал или аудио/видеосигнал
• Аудиосигнал от передней аудиосистемы на одну из пар наушников, обе пары наушников или отдельно на одну из пар наушников и задние колонки
• Аудио/видеосигнал от ТВ-приемника (если установлен) на один или оба экрана.

Выбор осуществляется путем направления блока дистанционного управления на тот экран, на котором должна быть выполнена команда. В зависимости от того, какой из двух экранов принимает команду, развлекательный модуль заднего сиденья (RSE) выберет AV или звуковой источник для данного экрана. Блок дистанционного управления может затем быть направлен на другой экран, чтобы выбрать источник для этого экрана.

Наушники

Обычно в систему входят две пары инфракрасных наушников. Может использоваться любое количество наушников при условии, что они находятся в зоне действия инфракрасного передатчика.Звук передается от экрана на беспроводные наушники посредством инфракрасного сигнала. Необходимо обеспечить свободный ход между передатчиком в нижней части экрана и приемниками со стороны наушников. Если путь загражден, то сигнал, возможно, будет нарушаться, и при этом будет ухудшаться качество звука.Наушники включаются с помощью переключателя, расположенного сбоку. Наушники выключаются автоматически, если в течение 3-4 минут не будет получен инфракрасный сигнал.На наушниках также есть кнопка для настройки аудиоканала, который вы будете слушать. Можно выбрать канал А или В. Канал А всегда передается от левого экрана, а канал В от правого экрана.

Примечание: При уменьшении громкости для экрана соотношение сигнал/шум для наушников ухудшается. Оптимальному режиму наушников соответствует уровень громкости для экрана 75%. После этого можно отрегулировать громкость непосредственно на наушниках.
