Функционирование (2005, 2006)

Применимость

Программирование сиденья

Имеется четыре кнопки для программирования положений сиденья. Имеется три кнопки памяти, 1, 2 и 3, а также кнопка программирования MEM.Чтобы запрограммировать новое положение сиденья, передвиньте сиденье в требуемое положение и нажмите MEM и одну из кнопок памяти одновременно.Чтобы передвинуть сиденье в запрограммированное положение, нажмите и удерживайте нажатой требуемую кнопку памяти. Кнопку необходимо удерживать нажатой, чтобы сиденье передвинулось. Сиденье
останавливается, если кнопка отпускается.Сиденье прекращает движение, когда положение сиденья совпадает с положением, запрограммированным в память. Если будет нажата другая кнопка, движение сиденья прекратится. Сиденье не будет

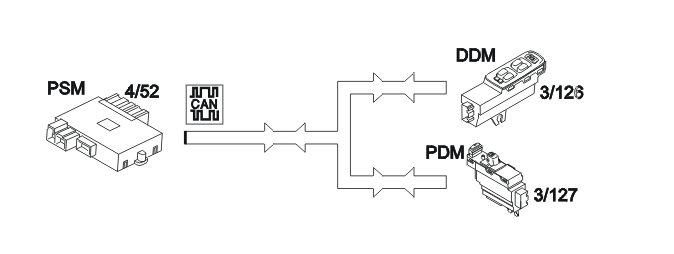

двигаться, если не запрограммировано никакого положения.В автомобилях с зеркалами с памятью желаемые положения зеркал и сиденья устанавливаются нажатием соответствующей кнопки памяти. Информация посылается от модуля сиденья с электроприводом (PSM)
(4/52) на модуль двери пассажира (PDM) (3/127) и модуль двери водителя (DDM) (3/126), чтобы установить дверные зеркала в запрограммированное положение. Положения памяти для дверных зеркал
регистрируются в модуле двери водителя (DDM) и модуле двери пассажира (PDM). При установке нового положения зеркала это регистрируется в каждом модуле управления. Положение дверного зеркала на
стороне водителя регистрируется в модуле двери водителя (DDM). Положение дверного зеркала на стороне пассажира регистрируется в модуле двери пассажира (PDM).Когда сиденье передвигается, одновременно активируется максимум два электродвигателя. Если для достижения запрограммированного положения нужно работать всем электродвигателям, существует
порядок очередности. Электродвигатель 1 (продольная регулировка) и электродвигатель 2 (регулировка спинки сиденья) работают первыми.Каждый электродвигатель сиденья имеет датчик Холла, который определяет настоящее положение сиденья. Когда один из шаговых двигателей сиденья работает, модуль управления считает число импульсов
от датчика Холла. Датчик Холла считает число оборотов электродвигателя посредством обнаружения магнита на валу электродвигателя. При этом создается один импульс на каждый оборот электродвигателя.Когда регистрируется положение сиденья, информация о числе импульсов, записанная от каждого электродвигателя, регистрируется в памяти, позволяя сохранить положение сиденья.Когда нажимается одна из кнопок памяти, модуль управления рассчитывает, какие электродвигатели должны работать и в каком направлении, чтобы получить требуемое положение.

Передвижение сидений с памятью

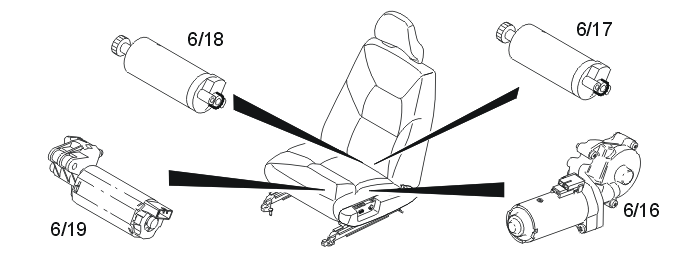

В сиденье с электроприводом можно отрегулировать положение спинки сиденья, изменить высоту сиденья и передвинуть сиденье вперед или назад. Для передвижения сиденья имеется четыре
электродвигателя. Кнопки управления в форме маленького сиденья и спинки сиденья размещены на наружной стороне сиденья. На каждой панели имеется две кнопки управления. Эти кнопки подпружинены, поэтому
для передвижения сиденья их необходимо удерживать нажатыми.Сиденье может передвигаться:

• В течение 9 минут и 40 секунд после открывания двери
• В течение 40 секунд после закрывания двери
• Когда ключ находится в положении радио
• При включенном зажигании.

Передвижение сидений при помощи дистанционного управления

В модуле сиденья с электроприводом (PSM) есть три положения памяти, в которых регистрируются положения сиденья максимум для 3 пультов дистанционного управления. Существует также еще три
положения памяти, которые могут быть сохранены с панели управления. Сиденье в общем может зарегистрировать шесть различных положений памяти.Автомобили с сиденьями с электроприводом с памятью имеют функцию параметра индивидуальной настройки. При помощи данной функции положения зеркал и сиденья могут быть зарегистрированы
индивидуально для каждого пульта дистанционного управления (максимум три пульта дистанционного управления, т. е. положения памяти дистанционного управления 1, 2 и 3).Индивидуальные параметры в модуле сиденья с электроприводом (PSM) (4/52) определяют, активирована ли память дистанционного управления сиденья.Память дистанционного управления для дверных зеркал также может быть выключена. Это делается при помощи индивидуального параметра в модуле двери водителя (DDM) (3/126) и модуле двери пассажира

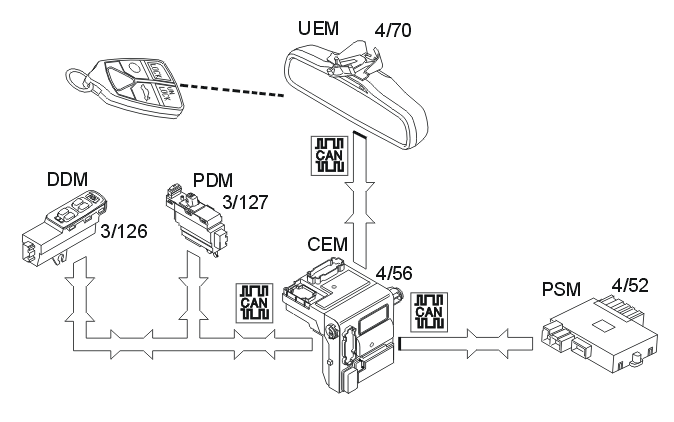

(PDM) (3/127). “Программирование параметров дистанционного управления” сидений и зеркал выполняется через систему связи автомобиля VIDA.Сигнал от пульта дистанционного управления передается на верхний модуль управления (UEM) (4/70), когда автомобиль запирается или отпирается. Верхний электронный модуль (UEM) также определяет,
какой пульт дистанционного управления используется. Центральный электронный модуль (CEM) (4/56) получает эту информацию из верхнего электронного модуля (UEM). Центральный электронный модуль (CEM)
определяет и регистрирует пульт дистанционного управления, который используется. Он также определяет, какая информация должна отправляться на модуль сиденья с электроприводом (PSM), на модуль двери
водителя (DDM) и на модуль двери пассажира (PDM). Это делается при открывании двери.Центральный электронный модуль (CEM) передает информацию о том, какой пульт дистанционного управления запер автомобиль и какой пульт дистанционного управления отпер автомобиль.Если положение сиденья изменено, это новое положение регистрируется после 5 секунд.Положения памяти дистанционного управления регистрируются в модуле сиденья с электроприводом (PSM) в следующих случаях:

• 5 минут спустя после открывания двери
• 1 минуту спустя после закрывания двери
• При выключенном зажигании
• Когда ключ вынимается из выключателя зажигания
• При активировании нового пульта дистанционного управления.

Положения памяти пульта дистанционного управления регистрируются для модуля двери водителя (DDM) и модуля двери пассажира (PDM) в следующих случаях:

• Когда ключ вынимается из выключателя зажигания
• При активировании нового пульта дистанционного управления.

Когда автомобиль отпирается, модуль сиденья с электроприводом (PSM) использует информацию о том, какой пульт дистанционного управления отпирал автомобиль. Это делается для того, чтобы можно
было выбрать правильное положение памяти дистанционного управления (т. е. положение сиденья, установленное водителем в последний раз для этого пульта дистанционного управления). Когда дверь
открывается, сиденье начинает передвигаться в запрограммированное положение памяти дистанционного управления. Сиденье может быть остановлено нажатием одной из кнопок на панели управления.Если автомобиль открывается при помощи ключа, на положения памяти для сиденья не оказывается никакого влияния. Передвижение сиденья при помощи дистанционного управления невозможно, если ключ
находится в выключателе зажигания.Кроме того, когда дверь открывается, проходит 5 минут перед тем, как модуль сиденья с электроприводом (PSM) переключается в режим ожидания. Если это произойдет, а клиент затем попытается
установить новое положение сиденья, информация о том, какой пульт дистанционного управления открывал дверь, будет потеряна и новое положение памяти не будет зарегистрировано.

Передвижение сидений без памяти

Сиденья с электроприводом без памяти не имеют кнопок управления памятью. Электродвигатели сиденья могут управляться только напрямую через панель управления. Этот тип сидений не имеет модуля
сиденья с электроприводом (PSM). Электродвигатели сиденья подсоединены напрямую к панели управления. Чтобы получить дополнительную информацию, см. Руководство по электрическим схемам.
