Функционирование (2005, 2006)

Применимость

Система помощи при парковке

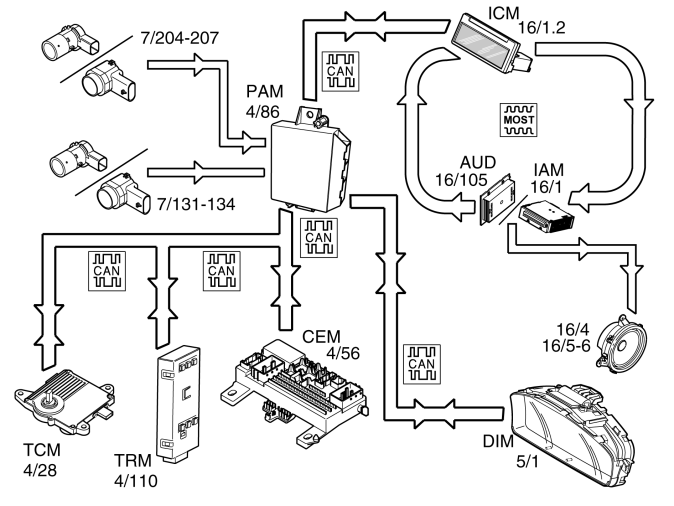

Модуль помощи при парковке (PAM) (4/86) помогает водителю при парковке. Информация от ряда датчиков позволяет модулю управления предупреждать об объектах, находящихся вблизи автомобиля. Предупреждающий звуковой сигнал передается через динамики, подсоединенные к модулю аудиосистемы (AUD)/ модулю интегрированной аудиосистемы (IAM).Задние датчики (7/131, 7/132, 7/133 и 7/134) включены, когда зажигание находится в положении II, выбрана передача заднего хода (R) и к автомобилю электрически не подсоединен прицеп. Датчики отключаются автоматически, когда рычаг переключателя передач переводится из передачи заднего хода (R), или когда к автомобилю электрически подсоединяется прицеп. Датчики обнаруживают объекты, находящиеся на расстоянии 1,5 метра. Прерывистый звуковой сигнал слышен из одного из задних громкоговорителей. Если автомобиль с левосторонним управлением, звук исходит из заднего правого громкоговорителя (16/5). Если автомобиль с правосторонним управлением, звук исходит из заднего левого громкоговорителя (16/6). Звуковой сигнал становится более частым по мере приближения к объекту. Звук становится постоянным, когда расстояние становится меньше приблизительно 30 см.Передние датчики (7/204, 7/205, 7/206 и 7/207) (опция) включены, когда зажигание находится в положении II, и выбрана передача R, или когда зажигание находится в положении II, и автомобиль движется вперед со скоростью меньше 10 км/ч. Датчики автоматически выключаются, когда автомобиль движется вперед со скоростью выше 15 км/ч. На автомобилях с автоматическими коробками передач эти датчики отключаются, если выбирается Р, вне зависимости от скорости. Датчики обнаруживают объекты, находящиеся на расстоянии 0,8 метра. Прерывистый звуковой сигнал слышен из одного из передних громкоговорителей на стороне водителя (16/4). Звуковой сигнал становится более частым по мере приближения к объекту. Звук становится постоянным, когда расстояние становится меньше приблизительно 30 см.Модуль помощи при парковке (PAM) передает информацию по сети CAN на модуль информационно-развлекательной системы (ICM) (16/1.2) о том включена ли система помощи при парковке или нет.Когда система помощи при парковке включена, это будет показано в текстовом сообщении на дисплее модуля управления информационно-развлекательной системы (ICM). Модуль управления информационно-развлекательной системы (ICM) передает сигналы с запросом включения звука из громкоговорителей на модуль звуковоспроизведения (AUD)/встроенный модуль звуковоспроизведения (IAM).Центральный электронный модуль (CEM) (4/56) передает информацию о скорости автомобиля на модуль помощи при парковке (PAM) по контроллерной локальной сети.Центральный электронный модуль (CEM) передает информацию на модуль помощи при парковке (PAM) по контроллерной локальной сети. Эта информация показывает положение рычага переключателя передач (автомобили с коробками передач с ручным управлением).Модуль управления коробки передач (TCM) (4/28) передает информацию на модуль помощи при парковке (PAM) по контроллерной локальной сети. Эта информация показывает положение рычага переключателя передач (автомобили с автоматическими коробками передач).Модуль прицепа (4/110) (дополнительно) передает информацию по контроллерной локальной сети на модуль помощи при парковке (PAM). Эта информация показывает, подсоединен ли прицеп электрически к разъему сцепного устройства.Если в системе помощи при парковке возникает неисправность, модуль помощи при парковке (PAM) передает сообщение по контроллерной локальной сети CAN в комбинированный прибор (DIM) (5/1). Информационная лампа загорается в комбинированном приборе (DIM) и появляется текстовое сообщение.
