Функционирование (1999, 2000)

Применимость

Система электронной блокировки запуска (иммобилайзера)

Иммобилайзер служит для того, чтобы сделать использование автомобиля невозможным, если не используется фирменный ключ Volvo, принадлежащий данному автомобилю. При повороте ключа зажигания в положение II электронным образом выполняется проверка чтобы убедиться в том, что используется правильный ключ. Если ключ не утвержден, двигатель не запустится. Эта функция системы останется незамеченной клиентом, если будет использоваться утвержденный ключ, и не будет никаких неисправностей.

Отключение

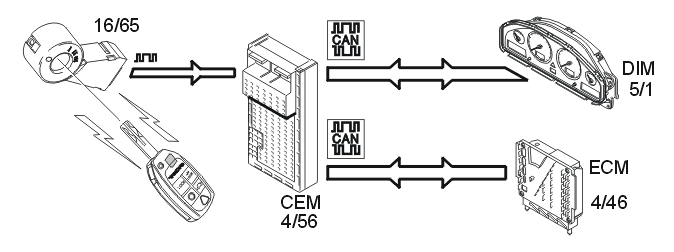

При повороте ключа зажигания в положение II центральный электронный модуль (CEM) проверяет идентификационные данные ответчика в ключе через кольцевую антенну. В ответ центральный электронный модуль (CEM) получает от ответчика код, который сравнивается с кодами, сохраненными в центральном электронном модуле (CEM). Если коды совпадают, ключ утверждается.Одновременно центральный электронный модуль (CEM) активирует реле стартера и начинает проверять идентификационные данные между центральным электронным модулем (CEM) и модулем управления двигателя (ECM). Модуль управления двигателя (ECM) передает код на центральный электронный модуль (CEM) и получает код обратно. Центральный электронный модуль (СЕМ) также передает результаты проверки ключа на модуль управления двигателя (ЕСМ). Если проверка идентификационных данных между модулем управления двигателя (ECM) и центральным электронным модулем (CEM) и проверка ключа в норме, модуль управления двигателя (ECM) передаст на центральный электронный модуль (CEM) команду о том, что стартер может быть активирован. Модуль управления двигателя (ECM) затем также активирует систему зажигания.

Примечание: Модуль управления двигателя (ECM) разрешает включение стартера после завершения проверки идентификационных данных между модулем управления двигателя (ECM) и центральным электронным модулем (CEM). Работа стартера не будет разрешена, пока не будет завершена проверка ключа зажигания. В зависимости от результатов этих двух проверок, модуль управления двигателя (ECM) определит, будет ли разрешена работа стартера.

Если любая из проверок завершится безуспешно, появится сообщение на дисплее модуля снабжения водителя информацией (DIM) и двигатель не запустится.

Активирование

Система иммобилайзера активируется при повороте ключа зажигания в положение 0 и остановке двигателя. Затем модуль управления двигателя (ECM) посылает на центральный электронный модуль (CEM) команду о том, что работа стартера больше не разрешена.В системе иммобилайзера есть функции безопасности для предотвращения активирования системы, если двигатель останавливается, а зажигание все еще включено. В этом случае модуль управления двигателя (ECM) немного подождет, прежде чем посылать на центральный электронный модуль (CEM) команду о том, что следует активировать иммобилайзер. Если попытка запустить двигатель предпринимается в течение этого времени, между модулем управления двигателя (ECM) и центральным электронным модулем (CEM) не будет производиться никакого нового обмена данными.Система иммобилайзера также не активируется, если автомобиль по-прежнему движется, когда двигатель останавливается. Аналогично, двигатель не остановится, если модуль управления двигателя (ECM) производит внутренний повторный запуск во время движения.Если ключ зажигания повернут в положение 0, но не вынут из выключателя зажигания, модуль управления двигателя (ECM) подождет некоторое время, а затем пошлет на центральный электронный модуль (CEM) команду активировать иммобилайзер, несмотря на то, что ключ не был вынут из выключателя зажигания.

Сообщение о неисправности в модуле снабжения водителя информацией (DIM)

При включении функции иммобилайзера на S80/S60/V70/XC70/XC90, на дисплее модуля снабжения водителя информацией могут быть показаны два сообщения о неисправности (DIM):

Примечание: По причине того, что информация может меняться, точный текст сообщения привести невозможно.

1. Сообщение о неисправности в системе электронной блокировки запуска с указанием на Руководство пользователя. Сообщение будет показано когда возникает какая-либо проблема в связи между центральным электронным модулем (CEM) и модулем управления двигателем (ECM).
2. Сообщение невозможного запуска с предложением повторить попытку. Сообщение будет показано при возникновении какой-либо неисправности при чтении транспондера в ключе.

Примечание: Есть редкий случай неисправностей, связанных с системой иммобилайзера, когда не показывается либо код неисправности, либо сообщение о неисправности отсутствует в модуле снабжения водителя информацией (DIM).

Для получения более подробной информации, см. Информацию по кодам неисправности в разделе информации.
