Функционирование (1991, 1992) — 940, 960

Применимость

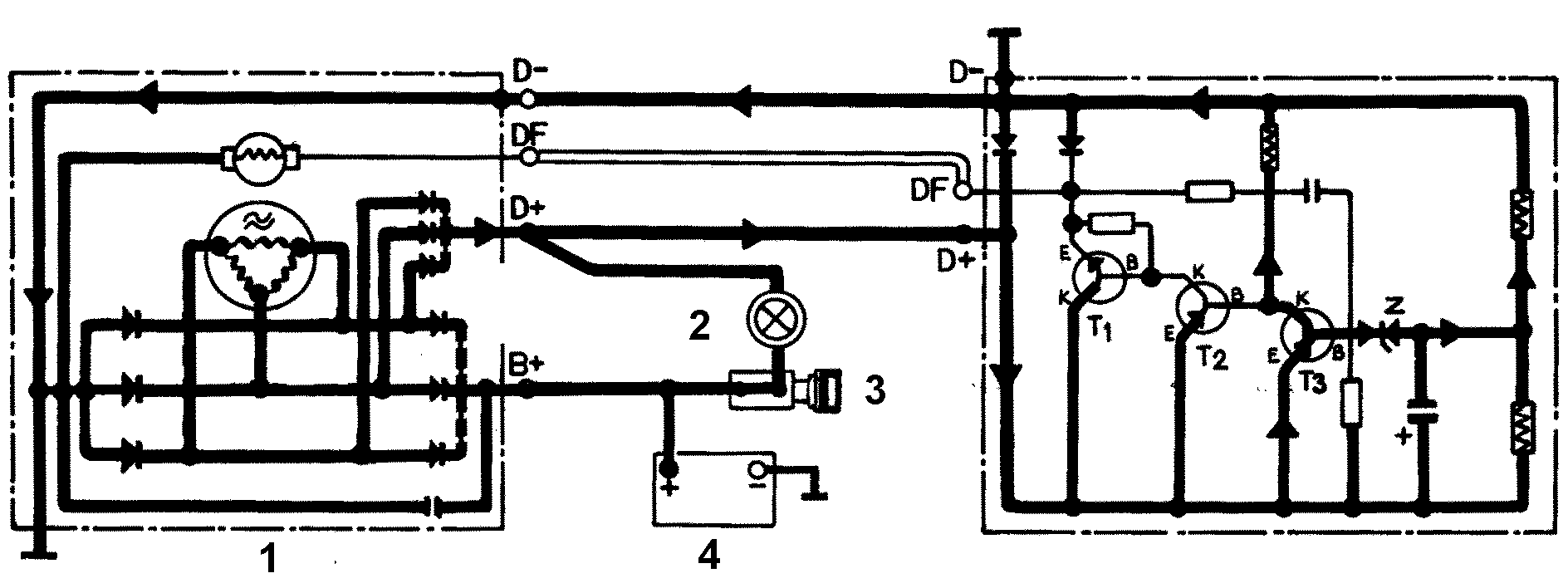

Зажигание включено, двигатель не работает

Слабый ток проходит через выключатель зажигания, сигнальную лампу заряда и регулятор напряжения к "массе" через обмотку ротора. Этот слабый ток порождает в роторе магнитное поле, необходимое для начала работы генератора.

1. Генератор
2. Сигнальная лампа заряда
3. Выключатель зажигания
4. Аккумуляторная батарея
5. Регулятор напряжения

Функционирование

Ток проходит с вывода D+ через транзистор Т на регулятор напряжения.₂ (входит через эмиттер Е и выходит через базу В). Затем транзистор T₂ проводит ток через коллектор К на транзистор Т₁, который открывается и пропускает ток возбуждения на ротор через DF.

Двигатель работает, регулирование в верхнем диапазоне

Когда напряжение на базе транзистора Т ₃ достигает верхнего контрольного предела, стабилитрон Z направляет ток через коллектор К.Этот ток запирает транзистор Т ₂, который в свою очередь воздействует на транзистор Т₁ .Магнитное поле ротора исчезает и напряжение генератора падает.

1. Генератор
2. Сигнальная лампа заряда
3. Выключатель зажигания
4. Аккумуляторная батарея
