Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | — | 1998–2005 |

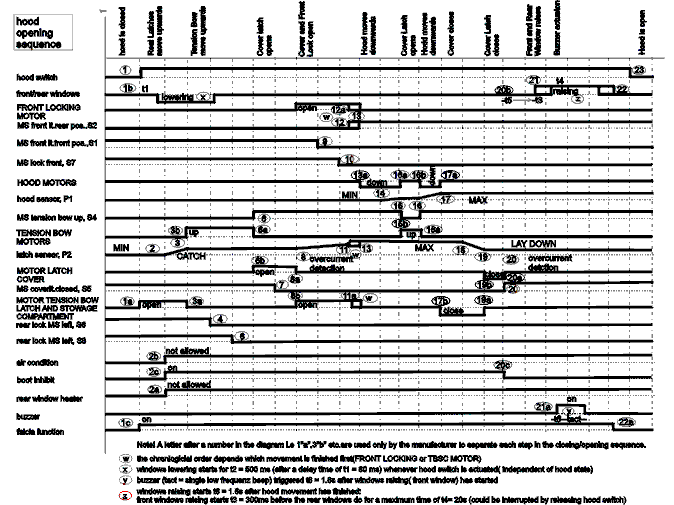

Последовательность открывания откидного верха
| Действие | Сигнал на выводе в разъеме модуля управления системы откидного верха |
| 1. Разблокировка ребра натяжного устройства. Задний фиксатор движется вверх. | |
| 1,1 Выключатель на приборной панели, светодиод горит. | C 1,16+ |
| 1,2 Электродвигатель ребра натяжного устройства начинает двигаться вверх. | C 4,14+/ C 4,13- |
| 1,3 Выходной сигнал, опускание передних и задних боковых окон. | C 1,2+ |
| 1,4 Выходной сигнал, управление микроклиматом не разрешено. Сильный сигнал. | C 1,17+ |
| 1,5 Выходной сигнал, открывание багажника ВКЛ. (открывание не разрешено). | C 1,3+ |
| 1,6 Выходной сигнал, обогреваемое заднее ветровое стекло не разрешено. | C 1,5+ |
| 1,7 Считывает положение на потенциометре заднего фиксатора. Поднимается с натянутого положения (40-101) до откалиброванного положения "зацепления" (58-138). | C 2,6↑ |
| 2. Задний фиксатор останавливается в положении "зацепления". | |
| 2,1 Электродвигатель заднего фиксатора останавливается. | C 4,4-/ C 4,13- |
| 3. Электродвигатель ребра натяжного устройства движется вверх. | |
| 3,1 Электродвигатель ребра натяжного устройства начинает двигаться вверх. | Правая сторона C 4,4-/ C 4,10+, левая сторона C 4,3+/ C 4,9- |
| 3,2 Считывание микропереключателя ребра натяжного устройства. | Левый сигнал S6 слабый: C 2,8- |
| Правый сигнал S6 слабый: C 2,9- | |
| 4. Ребро натяжного устройства достигает своего верхнего положения. | |
| 4,1 Считывание микропереключателя ребра натяжного устройства. | Сигнал S4 сильный: C 2,2+ |
| 4,2 Электродвигатель ребра натяжного устройства останавливается. | Правая сторона C 4,4-/ C 4,10-, левая сторона C 4,3-/ C 4,9- |
| 5. Отпирает замок крышки. | |
| 5,1 Запускается электродвигатель крышки. | C 4,8+ / C 4,2- |
| 5,2 Считывание микропереключателя замка крышки (подсоединено последовательно). | Сигнал S6 слабый: C 2,4- |
| 5,3 Считывание тока шунта электродвигателя крышки. | |
| 6. Открывает крышку и передний замок. Электродвигатель крышки останавливается. | |
| 6,1 Запускается электродвигатель заднего фиксатора и движется вверх. | C 4,14+/ C 4,13- |
| 6,2 Передний замок электродвигателя начинает двигаться назад. | C 4,7- / C 4,1+ |
| 6,3 Считывание микропереключателя переднего положения переднего замка. | Сигнал S1 слабый: C 2,10- |
| 6,4 Считывание положения переднего замка на микропереключателе. | Сигнал S7 слабый: C 1,13- |
| 6,5 Считывание микропереключателя заднего положения переднего замка. | Сигнал S12 сильный: C 2,11- |
| 6,6 Электродвигатель переднего замка останавливается при движении назад. | C 4,7-/ C 4,13- |
| 6,7 Считывание потенциометра заднего фиксатора от положения "зацепления" (58-138) до максимального положения (190-245). | C 2,15↑ |
| 6,8 Электродвигатель заднего фиксатора останавливается в максимальном положении. | C 4,13-/ C4,14- |
| 7. Опускает откидной верх. | |
| 7,1 Электродвигатель откидного верха начинает движение опускания. | Правая сторона C 4,5- / C 4,11+, левая сторона C 4,6+/ C4,12- |
| 7,2 Считывание потенциометра откидного верха от минимального положения откидного верха (53-72) до максимального положения откидного верха (209-239). | C 2,6↑ |
| 7,3 Электродвигатель откидного верха прекращает движение опускания. | Правая сторона C 4,5- / C 4,11-, левая сторона C 4,6-/ C4,12- |
| 8. Во время цикла 7 проверяется верхнее положение на микропереключателе ребра натяжного устройства. Если есть изменения, начинается движение вверх. | |
| 8,1 Считывание верхнего положения S4 на микропереключателе ребра натяжного устройства. Если сигнал слабый, начинается движение вверх. | |
| 8,2 Электродвигатель откидного верха прекращает движение вниз. | |
| 8,3 Если сигнал S4 слабый, электродвигатель ребра натяжного устройства начинает двигаться вверх. | Правая сторона C 4,4-/ C 4,10+, левая сторона C 4,3+/ C4,9- |
| 9. Закрывание крышки. | |
| 9,1 Электродвигатель заднего фиксатора начинает двигаться вниз. | |
| 9,2 Считывание потенциометра заднего фиксатора от откалиброванного максимального положения (190-245) до "опущенного" положения (40-64). | C 2,15↓ |
| 9,3 Электродвигатель заднего фиксатора останавливается. | C 4,14-/ C 4,13- |
| 10. Запирает крышку. | |
| 10,1 Запускается электродвигатель запирания крышки. | C 4,2+ / C 4,8- |
| 10,2 Считывание микропереключателя замка крышки S5. | C 2,4+ |
| 10,3 Выходной сигнал открывания крышки багажника ВЫКЛ. (открывание крышки багажника разрешено). | C 1,3 |
| 11. Последовательность завершения. | |
| 11,1 Закрывает боковые окна. | |
| 11,2 Сигнал звукового подтверждения ВКЛ. | |
| 11,3 Выключатель на приборной панели отжат. | |
| 11,4 Светодиод выключателя гаснет. | |

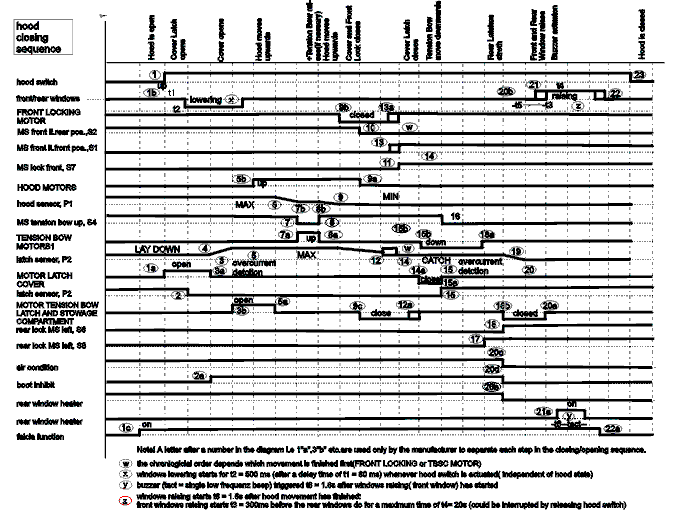

Последовательность закрывания откидного верха
| Действие | Сигнал на выводе в разъеме модуля управления системы откидного верха |
| 1. Последовательность начинается. | |
| 1,1 Выключатель на приборной панели, светодиод горит. | C 1,9- |
| 1,2 Выходной сигнал. | C 1,16+ |
| 2. Отпирает крышку. | |
| 2,1 Запускает электродвигатель крышки. | C 4,2-/ C 4,8+ |
| 2,2 Опускание боковых окон. | C 1,2+ |
| 2,3 Считывание микропереключателя замка крышки (подсоединено последовательно). | Сигнал S5 сильный: C2,4+ |
| 2,4 Электродвигатель крышки останавливается. | C 4,2-/ C 4,8- |
| 2,5 Выходной сигнал. | Открывание крышки багажника ВКЛ.: C 1,3+ |
| 3. Открывает крышку. | |
| 3,1 Электродвигатель заднего фиксатора начинает движение вверх. | C 4,14+/ C 4,13- |
| 3,2 Считывание положения с потенциометра заднего фиксатора. Поднимается из "опущенного" положения (40-64) в максимальное положение (190-254). | C 2,6↑ |
| 4. Откидной верх начинает движение вверх. | |
| 4,1 Электродвигатель откидного верха начинает движение вверх. | Правая сторона C 4,5+/ C 4,11-, левая сторона C 4,6-/ C 4,12+ |
| 4,2 Считывание потенциометра P1 откидного верха от максимального положения откидного верха (209-239) до минимального положения откидного верха (53-72). | C 2,6↑ |
| 4,3 Электродвигатель откидного верха прекращает движение вверх. | Правая сторона C 4,5-/ C 4,11-, левая сторона C 4,6-/ C 4,12- |
| 5. Во время цикла 4 проверяется верхнее положение на микропереключателе ребра натяжного устройства. Если есть изменения, начинается движение вверх. | |
| 5,1 Считывание верхнего положения S4 на микропереключателе ребра натяжного устройства. Если сигнал сильный, начинается движение вверх. | C 2,2+ |
| 5,2 Электродвигатель откидного верха прекращает движение вверх. | Правая сторона C 4,5-/ C 4,11-, левая сторона C 4,6-/ C 4,12- |
| 5,3 Электродвигатель ребра натяжного устройства начинает движение вверх. | Правая сторона C 4,4-/ C 4,10+, левая сторона C 4,3+/ C 4,9- |
| 5,4 Считывание микропереключателя ребра натяжного устройства. | Сигнал S4 слабый: C2,2- |
| 5,5 Электродвигатель ребра натяжного устройства останавливается. | Правая сторона C 4,4-/ C 4,10-, левая сторона C 4,3-/ C 4,9- |
| 5,6 Электродвигатель откидного верха начинает двигаться вверх. | Правая сторона C 4,5+/ C 4,11-, левая сторона C 4,6-/ C 4,12+ |
| 6. Закрывает крышку и блокирует электродвигатель переднего замка (работает параллельно с циклом 7). | |
| 6,1 Запускается электродвигатель переднего замка. | C 4,7+ / C 4,1- |
| 6,2 Считывание микропереключателя заднего положения переднего замка. | Сигнал S2 сильный: C 2,11+ |
| 6,3 Считывание микропереключателя переднего положения переднего замка. | Сигнал S2 слабый: C 2,10- |
| 6,4 Электродвигатель переднего замка останавливается. | C 4,7-/ C 4,1- |
| 7. Закрывание крышки (работает параллельно с циклом 6) и останавливает задний фиксатор в откалиброванном положении "зацепления" (58-138). | |
| 7,1 Электродвигатель ребра натяжного устройства начинает движение вниз. | C 4,14- / C 4,13+ |
| 7,2 Считывание потенциометра заднего фиксатора P2 от максимального положения (190-245) до положения "зацепления" (58-138). | C 2,15↑ |
| 7,3 Электродвигатель заднего фиксатора останавливается. | C 4,14-/ C 4,13- |
| 8. Запирает крышку. | |
| 8,1 Замок крышки электродвигателя запирается. | C 4,8- / C 4,2+ |
| 8,2 Считывание микропереключателя замка крышки (подсоединено последовательно). | Сигнал S5 слабый: C2,4- |
| 8,3 Электродвигатель замка крышки останавливается. | C 4,2-/ C 4,8- |
| 9. Опускает ребро натяжного устройства, задний фиксатор зацепляет ребро натяжного устройства (положение "зацепления") и растягивает откидной верх вверх. | |
| 9,1 Электродвигатель ребра натяжного устройства начинает двигаться вниз. | Правая сторона C 4,4+ / C 4,10-, левая сторона C 4,3-/ C4,9+ |
| 9,2 Считывание микропереключателя ребра натяжного устройства. | Сигнал S5 становится слабым: C 2,2+ |
| 9,3 Считывание микропереключателя задних фиксаторов. | Сигнал S6 слабый: C 2,8-Сигнал S8 слабый: C 2,9- |
| 9,4 Электродвигатель задних фиксаторов начинает движение опускания. | C 4,14-/ C 4,13+ |
| 9,5 Электродвигатель ребра натяжного устройства останавливается. | Правая сторона C 4,4- / C 4,10-, левая сторона C 4,3-/ C4,9- |
| 9,6 Считывание потенциометра заднего фиксатора P2 от положения "зацепления" (58-138) до натянутого положения (40-101). | C 2,6↑ |
| 9,7 Электродвигатель заднего фиксатора останавливается. | C 4,14-/ C 4,13- |
| 10. Последовательность завершения | |
| 10,1 Выходной сигнал, управление микроклиматом ВЫКЛ. | Слабый сигнал: C 1,17- |
| 10,2 Выходной сигнал, открывание крышки багажника ВЫКЛ. | C 1,3- |
| 10,3 Выходной сигнал, обогрев заднего ветрового стекла не разрешен. | C 1,5- |
| 10,4 Выходной сигнал, закрывает боковые окна. | C 1,18+ / C 1,19+ |
| 10,5 Через 1,5 секунды после начала закрывания боковых окон включается звуковой сигнал подтверждения. | C 1,4+ |
| 10,6 Светодиод выключателя гаснет. | C 1,6- |
| 10,7 Выключатель на приборной панели отжимается. | C 1,9+ |
