Форсунки, замена

Выпуск топлива из системы

• Выпустите топливо из системы в соответствии с Опорожнение топливной системы.

Демонтаж

Отделите:

• Крышку топливной магистрали
• Разъемы форсунок.
• Хомуты топливной магистрали

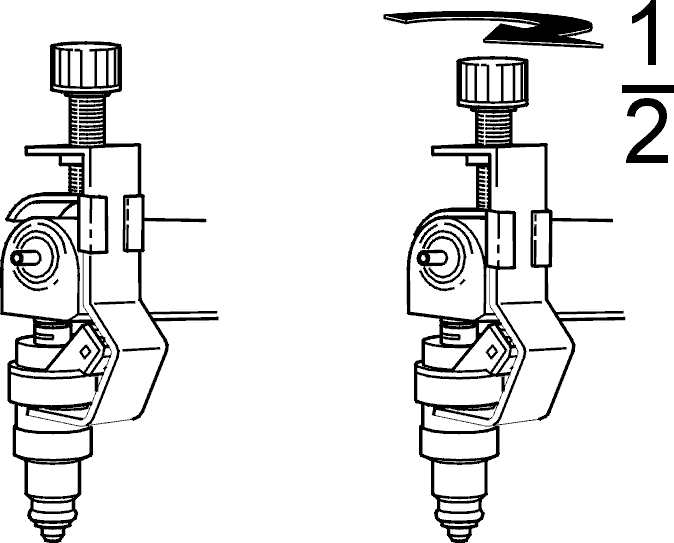

Установка держателей

Установите:

• Держатели🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-на форсунки.
• Сожмите держатели, чтобы они хорошо контактировали с форсунками.
• заверните регулировочный винт настолько, чтобы контактная пластина касалась коллектора распределения топлива и доверните еще наполовину оборота.

Снятие топливной магистрали

Отделите:

• Винты крепления топливной магистрали. Снимите коллектор распределения топлива вместе с форсунками.
• отсоедините коллектор распределения топлива от топливопровода, повернув его примернона 90°и оттянув от топливопровода. Подложите под штуцер бумагу для впитывания пролившегося топлива.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.

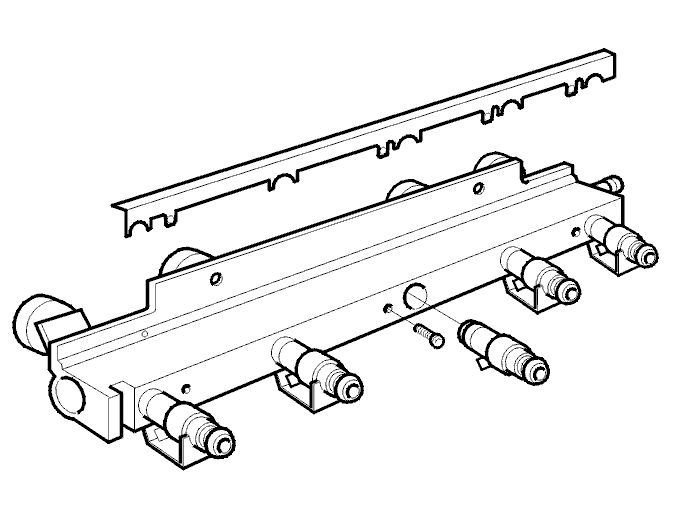

Снятие распылителей форсунок

Отделите:

• держатель с распылителя форсунки, подлежащего замене
• винты крепления монтажной планки к коллектору распределения топлива
• монтажную планку
• заменяемый распылитель форсунки

Установка распылителей форсунок

• установите новый распылитель форсунки. Смажьте уплотнительное кольцо распылителя форсунки вазелином.
• Снимите все держатели с форсунок.
• Установите монтажную планку. Для установки монтажной планки необходимо оттянуть сопла форсунок от коллектора распределения топлива на несколько миллиметров.
• Поставьте монтажную планку на коллектор распределения топлива.

Установка

Установите:

• Все резиновые демпфирующие элементы на впускной коллектор.
• коллектор распределения топлива на впускной коллектор
• новые винты и затяните их моментом10 Н·м
• Хомуты топливной магистрали
• снимите с форсунок держатели
• Разъемы форсунок. Проверьте, чтобы каждый разъем имел резиновый уплотнитель.
• Крышки на топливной магистрали и шкиве дросселя.
