Форсунки / демпферы пульсаций, замена (B6284T, B6294S, B6294S2)

Подготовка

Опорожните систему впрыска топлива. См. [[ pending translation ]].Снимите пластмассовые шланги между турбонагнетателем / охладителем нагнетаемого воздуха и между воздухоочистителем / турбонагнетателем. Отложите их в сторону и закройте отверстия. Применимо только к B6xx4T.

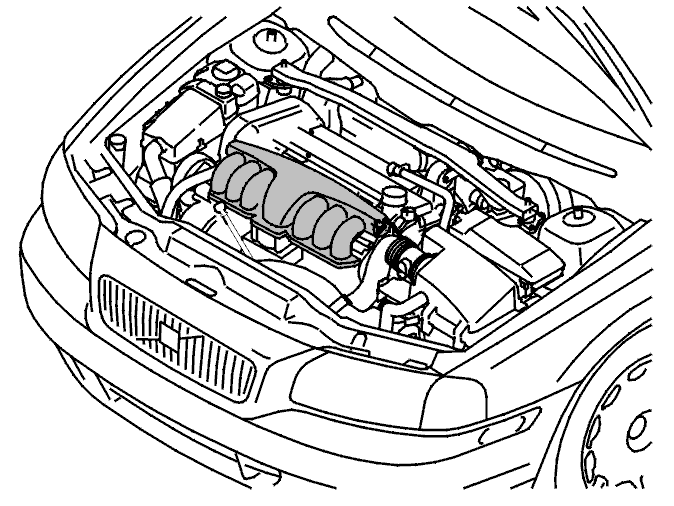

Снимите верхнюю секцию впускного коллектора. Закройте отверстие, используя инструмент 🔧 LOCK (INSUGNINGSRöR/DELBART). Применимо только к двигателям B6xx4S.Снимите топливную магистраль.Отсоедините разъемы от форсунок.Выверните винты крепления из топливной магистрали.Разъедините быстросъемный разъем топливопровода. См.: Топливопровод, фиксатор. Используйте инструмент 🔧 NYCKEL (DEMONTERING/BRÄNSLELEDNING) S40, V40.Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.

Осторожно ослабьте топливную магистраль и форсунки.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить распылители и иглы.

Снятие форсунок

Снимите

• винты, крепящие монтажную планку к топливной магистрали
• монтажную планку
• форсунку.

Снятие демпфера пульсации

Снимите

• винты, крепящие монтажную планку к топливной магистрали
• монтажную планку
• демпфер пульсации.

Установка форсунок

Смажьте уплотнительное кольцо для новой форсунки вазелином.Установите форсунку.

Установка демпфера пульсации

Смажьте уплотнительное кольцо для нового демпфера пульсации вазелином.Установите демпфер пульсации.

Завершение

Применимо только к B6xx4T. Снимите уплотнения. Установите пластмассовые трубки между турбонагнетателем / охладителем нагнетаемого воздуха и воздухоочистителем / турбонагнетателем.

Применимо только к двигателям B6xx4S. Снимите инструмент 999 5723. Очистите поверхности прокладки и установите новую прокладку. Установите верхнюю секцию впускного коллектора. Затяните до 17 Нм. Начните с центра и затягивайте поочередно.

Расположите монтажную планку. Для установки монтажной планки возможно потребуется оттянуть форсунки от топливной магистрали на несколько миллиметров.Притяните монтажную планку к топливной магистрали.Придавите топливную магистраль вниз. Убедитесь, что все форсунки установлены правильно.Привинтите топливную магистраль. Используйте новые винты. Затяните с усилием в 10 Нм.Установите все разъемы на форсунки.Сожмите быстросъемный разъем так, чтобы послышался щелчок. См. Топливопровод, фиксатор.
