Форсунка(и), замена

Опорожнение топливной системы

• Опорожните систему впрыска топлива. См.Слив топлива из топливной системы.

Подготовительные работы

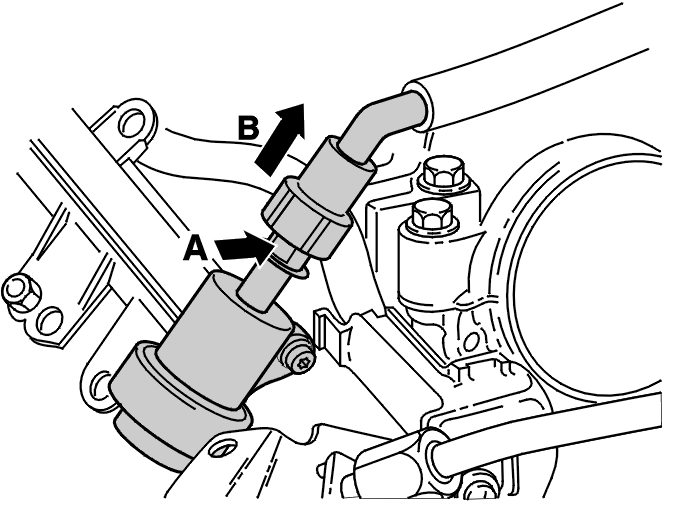

Отсоедините быстроразъемный соединитель топливной магистрали.Вытрите пролитое топливо.Отсоедините топливопровод от зажимов.Сожмите зажим. Вытяните топливопровод.

Крышка и соединители, снятие

• Отсоедините соединители форсунки(ок)

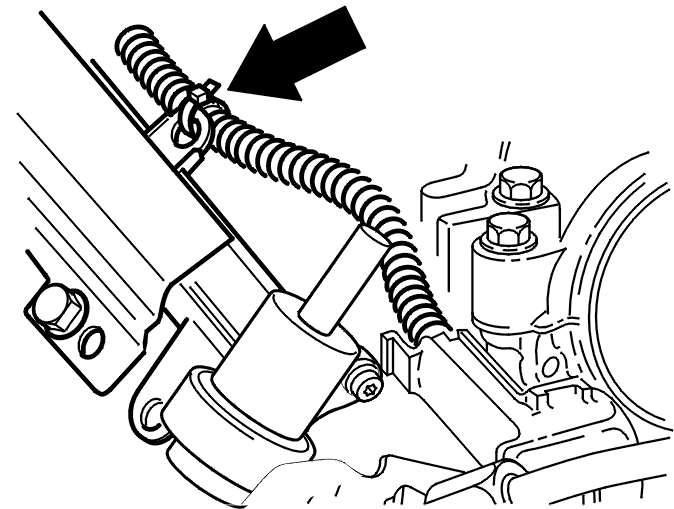

• Снимите жгут проводов кабельных зажимов с кронштейна.

Шланги и винты, снятие

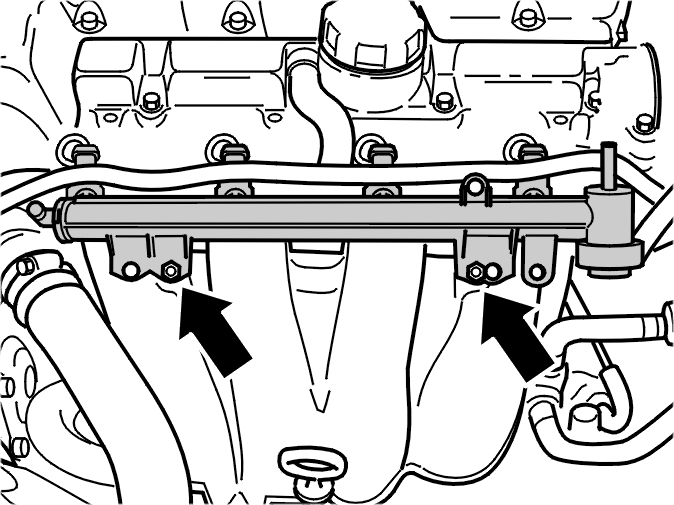

• Выверните винты крепления топливной магистрали. Выньте распределитель топлива со все еще закрепленными на месте форсунками
• Отсоедините вакуумный шланг от впускного коллектора.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить их.

Примечание: Сохраните все резиновые втулки впускного коллектора.

Стопорные планки для форсунок, снятие

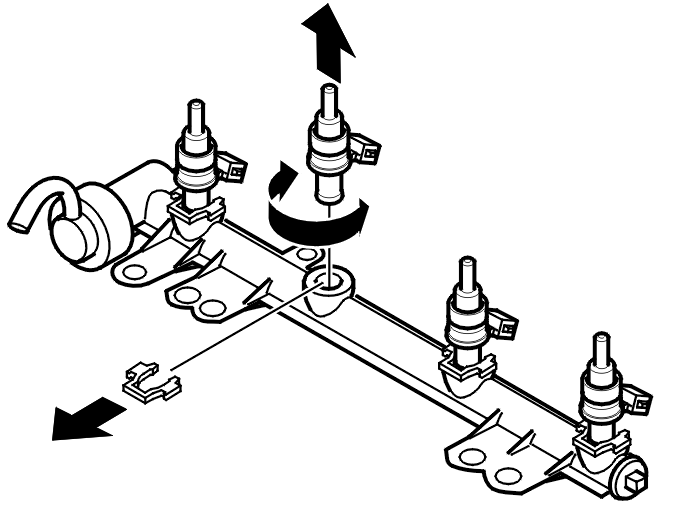

Вытяните зажимы, один из каждого распылителя.Снимите форсунки, повернув их. Очистите наружную часть.

Форсунка(и), установка

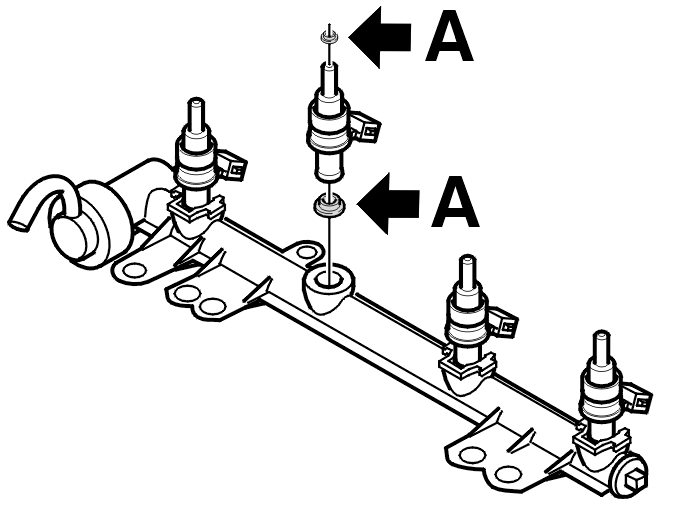

• Примечание: > Используйте новые уплотнительные кольца (А). Смажьте уплотнительные кольца (А) вазелином.

• Установите форсунки в топливную магистраль
• Установите зажимы, один на каждом распылителе.

Топливная магистраль с форсунками в двигателе, установка

Примечание: Используйте новые уплотнительные кольца. Смажьте уплотнительные кольца вазелином.

• Очистите впускной коллектор
• Подсоедините вакуумный шланг ко впускному коллектору

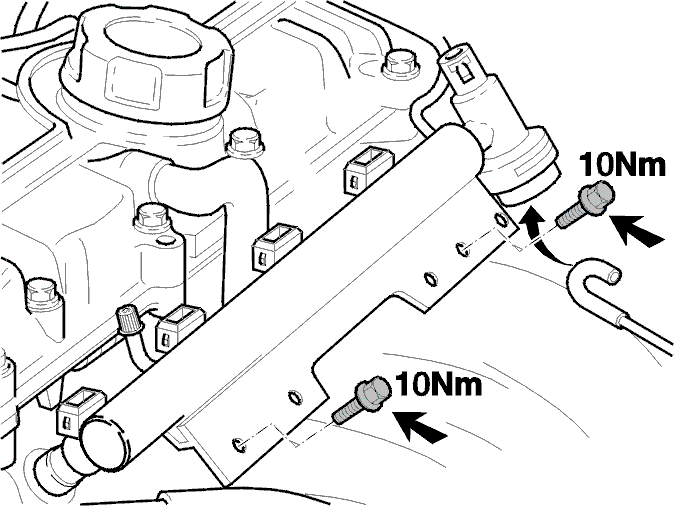

• Закрепите топливную магистраль на впускном коллекторе
• Нанесите стопорящую жидкость (номер 116 1053) на винты
• Затяните винты. Затяните до10 Н·м
• Подсоедините разъемы к форсунке(ам). Убедитесь, что на всех соединителях есть резиновые уплотнения. Закрепите кабели в держателях кабеля
• Закрепите топливопровод. Потяните за топливопровод, чтобы убедиться в надежности крепления
• Заново подсоедините все шланги
• Убедитесь, что все выводы закреплены надежно. Проверьте функционирование
• Установите крышку корпуса дроссельной заслонки.

Передвижной насосный агрегат, снятие

Уберите передвижной насосный агрегат. См.Слив топлива из топливной системы.
