Форсунка, замена (B6244FS, B6254FS, B6254GS)

Подготовка

• Выключите зажигание.
• Топливные насосы должны быть выключены.

Автомобили с регулятором давления, установленным на коллекторе распределения топлива

• Перейдите к пункту "Снятие".

Автомобили с регулятором давления, установленным на впускном коллекторе

Опорожните топливную систему согласно Опорожнение топливной системы.

• Перейдите к пункту "Снятие".

Снятие

Модели 1994 г. и более ранние:

• Снимите с крепления вакуумный бачок системы поддержания заданной скорости.
• Снимите с форсунок крышку.
• Отсоедините разъемы от форсунки.

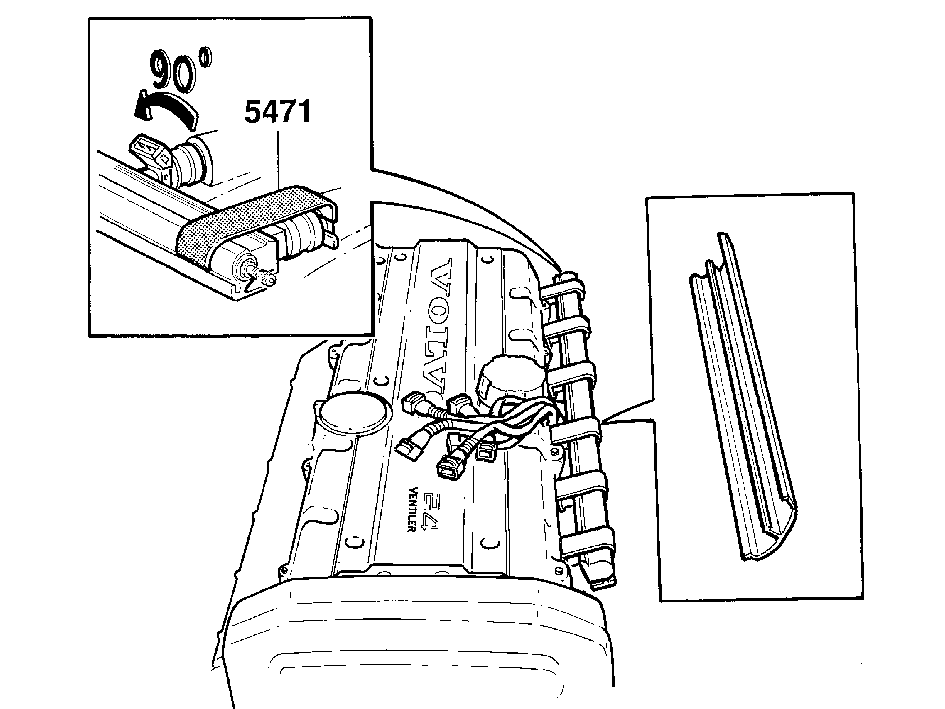

• Поверните форсунку на 90°.
• Установите инструмент🔧 HÅLLARE 3 ST(INSPRUTNINGSVENTIL H)B6304на форсунки, которые не будут заменяться.

Модели 1995 г.:

• Снимите с форсунок крышку.
• Отсоедините разъемы от форсунки.

Замените форсунку

Модели 1994 г. и более ранние:

• Выверните крепежные винты коллектора распределения топлива.
• Снимите коллектор распределения топлива вместе с форсунками.

[!NOTE] Предохраните резиновые демпфирующие элементы во впускном коллекторе.

• Подложите под заменяемую форсунку бумагу для впитывания вытекающего топлива.
• Замените форсунку.

Модели 1995 г.:

• Выверните крепежные винты коллектора.
• Выверните винты крепления монтажной планки к форсункам.
• Снимите коллектор распределения топлива вместе с форсунками.
• Подложите под заменяемую форсунку бумагу для впитывания вытекающего топлива.
• Замените форсунку.

Установка

Модели 1994 г. и более ранние:

• Поставьте все резиновые демпфирующие элементы во впускной коллектор.
• Смажьте все уплотнительные кольца форсунки вазелином.
• Установите коллектор распределения топлива на впускной коллектор.
• Поставьте новые винты и затяните их.
• Снимите удерживающий форсунку инструмент и поверните в первоначальное положение.
• Подсоедините разъемы к форсунке.
• Подсоедините вакуумный шланг к регулятору давления.
• Поставьте крышку форсунок.

Модели 1995 г.:

• Смажьте все уплотнительные кольца форсунки вазелином.
• Поставьте монтажную планку.
• Установите коллектор распределения топлива на впускной коллектор.
• Поставьте новые винты и затяните их.
• Подсоедините разъемы к форсунке.
• Поставьте крышку форсунок.
