Фонарь стоп-сигнала, заднее ветровое стекло, замена (2)

Используйте чистые перчатки

Чтобы избежать претензий клиента:

• нужно использовать перчатки, которые не оставляют отпечатков
• видимые поверхности, там где фонарь стоп-сигнала может закрывать ветровое стекло, должны быть не запачканы и исправны
• видимые поверхности на фонаре стоп-сигнала должны быть не запачканы и исправны.

Подготовительные работы

Снимите:

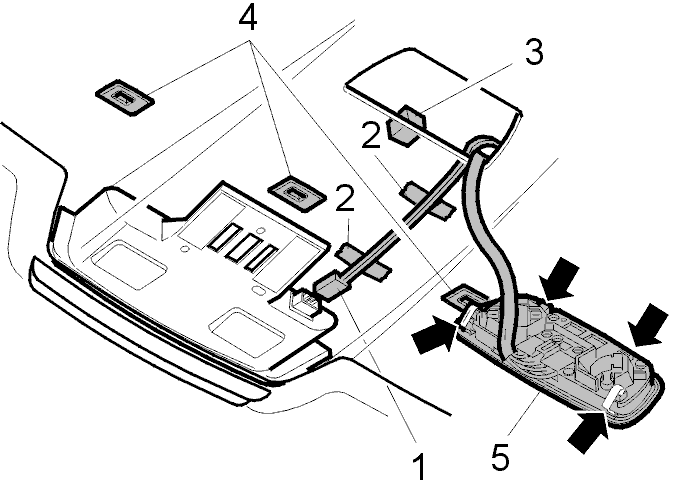

• три задних зажима (1) на внутренней обивке крыши вращательным движением на четверть оборота, и вытягивая их наружу
• заднее внутреннее освещение (2). Механизм крепления состоит из металлических пружин
• пенорезину (3) с верха внутренней обивки крыши. Будьте осторожны. Ее нужно будет снова установить.

Примечание: Запишите положение пенорезины.
- разъем (4) от фонаря стоп-сигнала
- проводку фонаря стоп-сигнала. Вытяните ее через отверстие для заднего внутреннего освещения.

Снятие фонаря стоп-сигнала

Внимание: Фонарь стоп-сигнала должен быть снят с внутренней обивки крыши. Делайте это осторожно, так как внутренняя обивка крыши сделана из гофрированного картона.

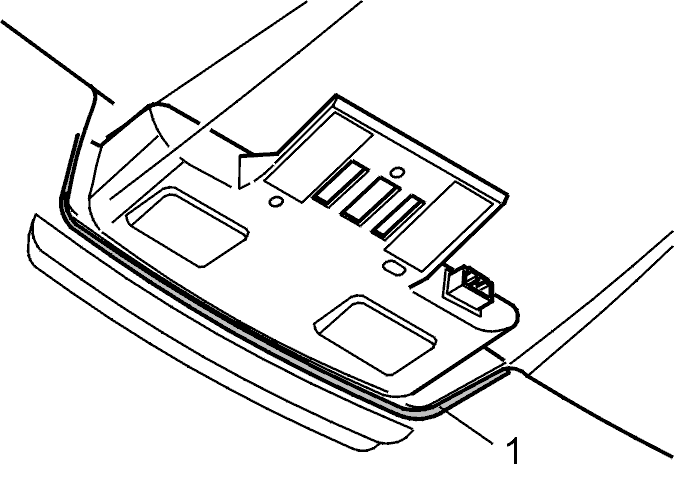

Используйте инструмент для уплотнения, чтобы отрезать как можно ближе к ленте фонаря стоп-сигнала. Это необходимо для того, чтобы не допустить повреждения внутренней обивки крыши.Начните с двух кусков ленты на секции, что указывает вперед. Затем, отрежте два куска ленты, ближайшей к ветровому стеклу.Отделяйте по одному углу за раз.

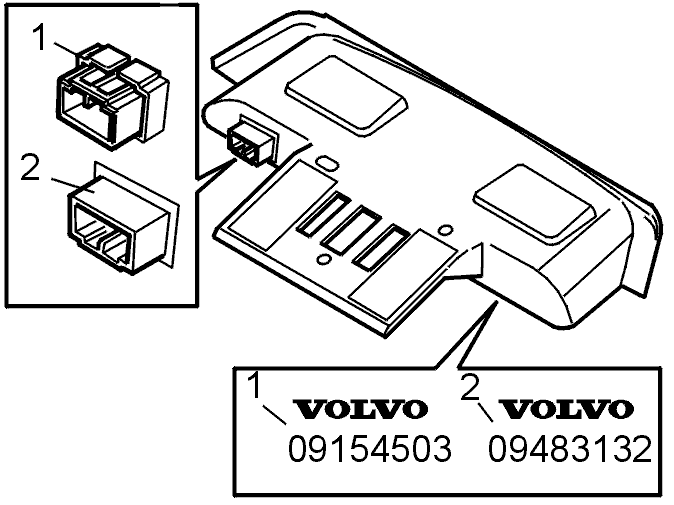

Иденцтифицирование фонаря стоп-сигнала

Aверсия 1фонарь стоп-сигнала может быть идентифицирован следующим образом:

• Номер (1), отштампованый на левой стороне фонаря стоп-сигнала, 9154503
• разъем (1) на фонаре стоп-сигнала имеет гладкую поверхность направленную вниз и замкнутый хомут.

Aверсия 2фонарь стоп-сигнала может быть идентифицирован следующим образом:

• Номер (2), отштампованый на левой стороне фонаря стоп-сигнала, 9483132
• разъем (2) на фонаре стоп-сигнала имеет гладкую поверхность направленную вверх.

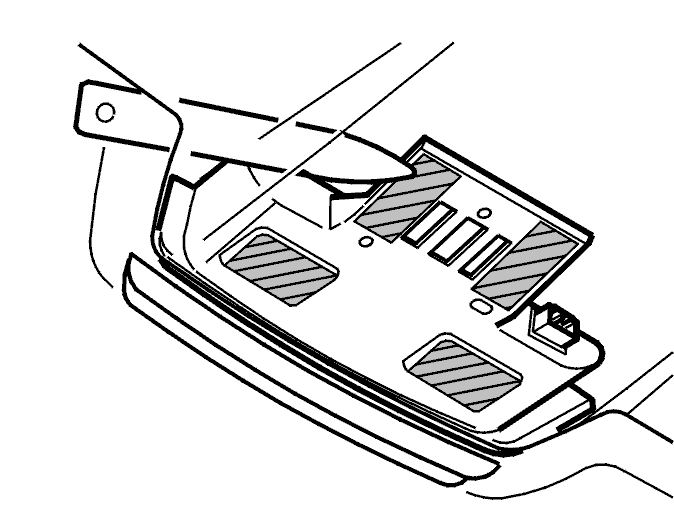

Снятие незакрепленной бумаги

Снимите незакрепленную бумагу с внутренней стороны внутренней обивки крыши, там где находился фонарь стоп-сигнала.

Примечание: Не повредите внутреннюю обивку крыши.

Замена фонаря стоп-сигнала на ту же модель

Если фонарь стоп-сигнала заменяется той же моделью, то никаих модификаций не требуется. Продолжайте согласно:Установка компонентов.

Замена фонаря стоп-сигнала, версия 1 на версию 2

Если версия 1 фонаря стоп-сигнала заменяется версией 2 фонаря стоп-сигнала, (см.Иденцтифицирование фонаря стоп-сигнала) кабели должны поменять положение (изменить полярность). См.Изменение полярности кабелей.

Открывание вторичной защелки

Используйте отвертку с наконечником шириной 3-4мм.Осторожно отсоедините крюки на вторичной защелке.

Снятие кабелей

Примечание: Переставьте кабели по одному.

Нажмите кабельный вывод через полость.Вставьте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BLÅ)с контактной стороны в верхнюю полость блока около кабельного вывода. Скошенная сторона инструмента должна смотреть в сторону.Извлеките кабельный вывод.Повторите для каждого кабеля.

Проверка кабельных выводов

Проверьте запорные шпонки на выводе на наличие повреждений. Убедитесь, что шпонки не вдавлены вовнутрь.

Установка кабеля

Используйте новый разъем, номер 978305.Установите желто-красный кабель в вывод 1.Установите коричневый кабель в вывод 5.При установке кабельного вывода в полость часто раздается щелчок, когда первичная защелка встает на место.Потяните слегка кабель, чтобы убедиться что кабельный вывод как следует сидит в полости.

Закрывание вторичной защелки

При закрытии вторичной защелки часто раздается щелчок.Если она не закрывается, то вероятно кабельный вывод неполностью установлен в полость.

Проверка фонаря стоп-сигнала

Подсоедините новый фонарь стоп-сигнала.Проверьте его функционирование.Отсоедините.

Снятие подкладки

Снимите подкладку (1) с двухсторонней липкой ленты на фонаре стоп-сигнала.

Установка фонаря стоп-сигнала

Расположите фонарь стоп-сигнала на внутренней обивке крыши фаской (1)противвнутренней обивки крыши.Недавайте двухсторонней липкой ленте касаться внутренней обивки крыши

Примечание: Во избежание скрипа важно правильно установить фонарь стоп-сигнала во внутренней обивке крыши.

Вдавите фонарь стоп-сигнала на место во внутренней обивке крыши.

Заключительные операции

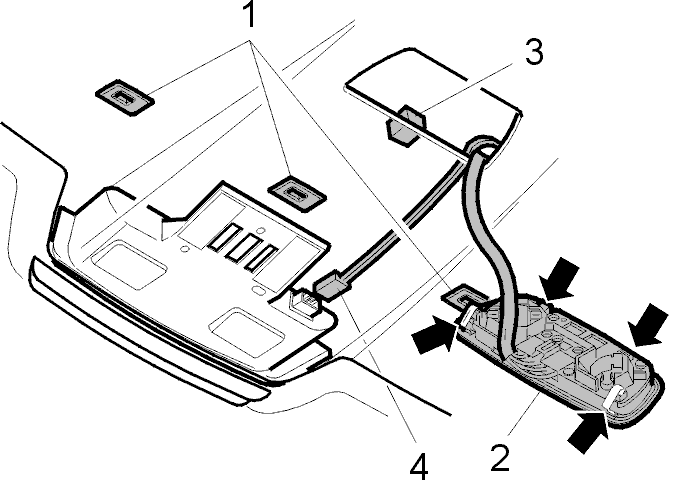

Подсоедините разъем (1) к фонарю стоп-сигнала.Прикрепите лентой (2) проводку фонаря стоп-сигнала ко внутренней обивке крыши так, чтобы она не издавала посторонних звуков.Установите пенорезину (3) сразу позади отверстия для заднего внутреннего освещения. Используйте контактный клей, номер 1161434, если его недостаточно на пенорезине для надежного крепления ее ко внутренней обивке крыши.Установите зажим (4) во внутреннюю обивку крыши, вдавив его сперва, а затем повернув на четверть оборота.Установите внутреннее освещение (5), просто вдавив его не поворачивая.

Проверка фонаря стоп-сигнала

Проверьте функционирование фонаря стоп-сигнала при включенных ближнем свете и фонаре указателя поворота.Проверьте функционирование внутреннего освещения.
