Фонарь освещения номерного знака, действия по устранению влаги

Снятие ручки двери задка

Снимите панель и узел стеклоочистителя с двери задка, используя методы, описанные в Руководстве по ремонту Раздел 8 (82-86, 88) Внутренние элементы, внешние элементы S70/V70 1997- Раздел DA (панель), и в Руководстве по ремонту Раздел 3 (35-38) Освещение, сигнализация и другое электрооборудование S70/V70 1997 Раздел CB (узел стеклоочистителя).

Снимите:

• тягу цилиндра замка.
• тягу отпирания двери задка.
• гайки (4 шт.)
• разъем освещения номерного знака и выньте его через крышку.
• ручку, освободите осторожно.

Снятие фонаря освещения номерного знака и уплотнения

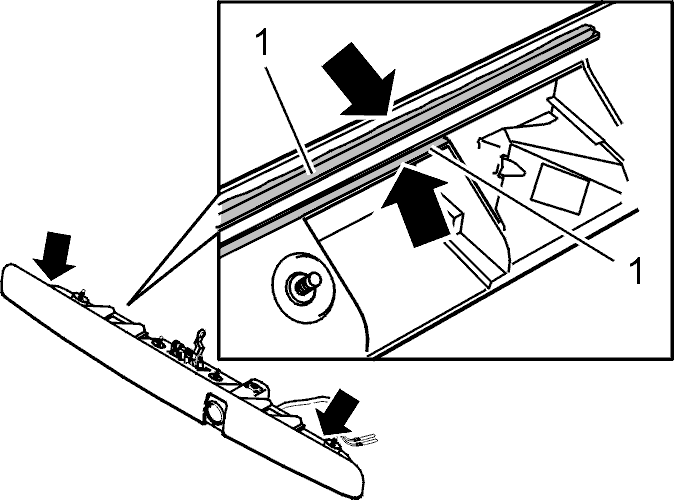

Снимите фонарь освещения номерного знака и уплотнение (1).Очистите рассеиватель фонаря освещения номерного знака (см. стрелку на иллюстрации).

Нанесите герметизирующий состав

Нанесите дополнительное количество герметизирующего состава поверх зазора, где будет проложена проводка (между стрелками на иллюстрации).Используйте консистентную смазку для колесных подшипников, номер детали 1161241-3.

Установка нового уплотнения

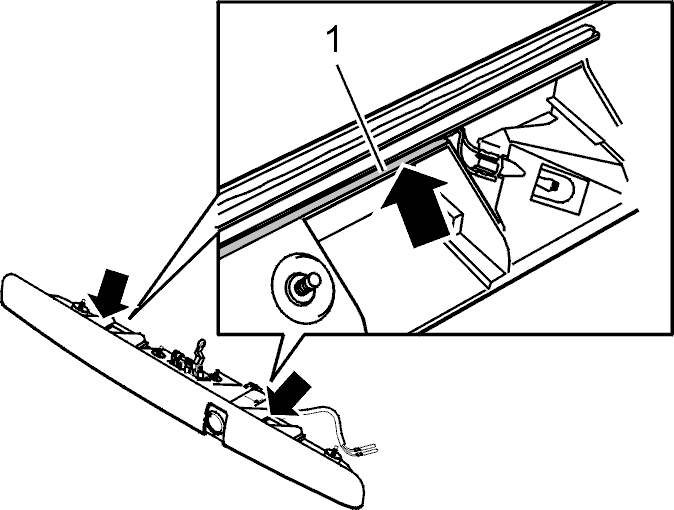

Поставьте новое уплотнение вместе с новыми держателями ламп и проводкой (1), номер детали 9187648-2.

Нанесите герметизирующий состав вокруг проводки

Нанесите герметизирующий состав вокруг проводки у внешнего края канавки (рядом с корпусом фонаря).

Установка уплотнения

Монтаж уплотнения на ручке двери задка. Монтажные точки помечены стрелками на иллюстрации.Установите уплотнение в канавку над зазором, где расположена проводка.

Подготовительные работы перед установкой ручки двери задка

Подготовка
Убедитесь, что усиливающая панель крепления ручки отцентрирована относительно отверстий в двери задка.При необходимости расточите отверстия в усиливающей панели напильником так, чтобы ручка и прокладка прилегали к крышке по всей длине и чтобы в ручке не создавалось напряжение.При установке ручки важно, чтобы она отжималась вперед и вверх, а обе центральные гайки затягивались в первую очередь.При затяжке важно постоянно поддерживать давление на ручку.

Установка ручки

Установите:

• ручку.
• тягу цилиндра замка.
• тягу отпирания двери задка.
• 4 гайки. При установке ручки важно, чтобы она отжималась вперед и вверх, а обе центральные гайки затягивались в первую очередь. При затяжке важно постоянно поддерживать давление на ручку.

В первую очередь затяните обе центральные гайки.Затем затяните оба внешних винта.Соедините разъем освещения номерного знака.Установите узел стеклоочистителя.Проверьте функционирование: замка, освещения и стеклоочистителя двери задка.

Проверка функционирования

Проверка герметичности ручки двери задка

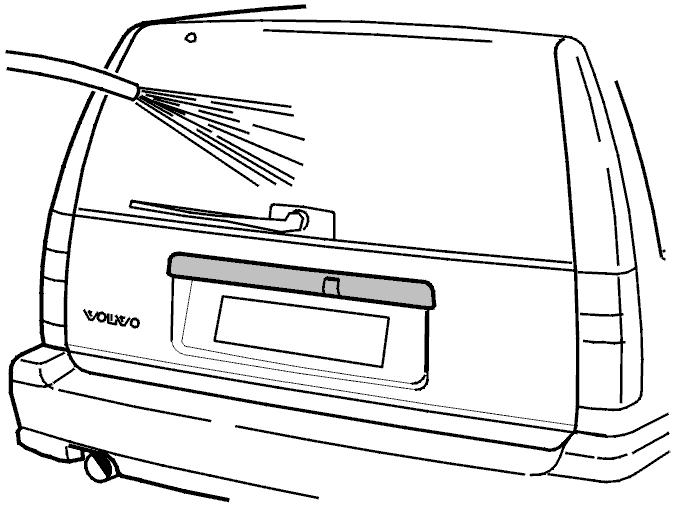

Проверьте герметичность, минимум 2 минуты поливая стекло в двери задка водой из шланга так, чтобы она стекала поверх ручки двери задка.Убедитесь, что вода не проникает в фонарь освещения номерного знака.В случае протечки необходимо снять ручку и поправить уплотнение.Поставьте на место остальные снятые компоненты.Проверьте функционирование замка и освещения, а также внутренней ручки.
