Фары (2007, 2008)

Применимость

Фары

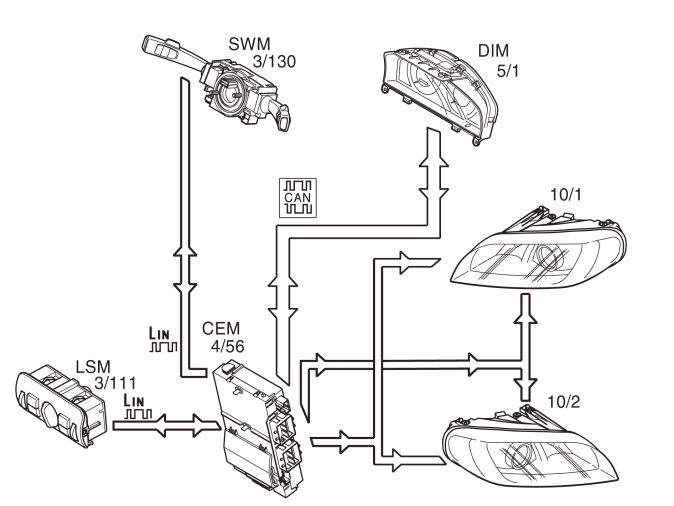

В зависимости от положения ручки в модуле выключателей освещения (LSM) (3/111) модуль посылает запрос в центральный электронный модуль (CEM) на включение ближнего света. Центральный электронный модуль (CEM) (4/56) подает электропитание на ближний свет напрямую через выход.Уровень электропитания на ближний свет регулируется при помощи модуляции по широте импульса центрального электронного модуля (CEM). Это означает, что среднее значение уровня напряжения на ближний свет не превышает 13,2 В, несмотря на то, что напряжение электропитания может быть выше.Для переключения на дальний свет левый рычаг на руле нужно потянуть по направлению к рулевому колесу. Сигнал передается по линии связи LIN от модуля рулевого колеса (SWM) (3/130) передается на центральный электронный модуль (СЕМ), который активирует внутреннее реле дальнего света и подает электропитание для дальнего света. В биксеноновых фонарях также изменяется положение отражателя, с тем чтобы включился дальний свет ксенонового фонаря.Существует функция аварийного режима "limp home", которая гарантирует, что ближний свет по-прежнему будет работать, если в CAN-шине есть неисправность. Для биксеноновых фонарей в этом случае луч устанавливается на самый короткий диапазон.

Примечание: Начиная с года выпуска 2012 года можно активировать дальний свет в темноте даже тогда, когда ручка в модуле выключателей освещения (LSM) установлена в положение '0', 'габаритный свет' и 'авто-режим'. Эта функция также доступна в более старых автомобилях, со структурой неделей между 200946 и 201119, если центральный электронный модуль (СЕМ) получил новое программное обеспечение после 201120.
