Емкость угольного фильтра, замена (2000)

Информация

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие емкости угольного фильтра

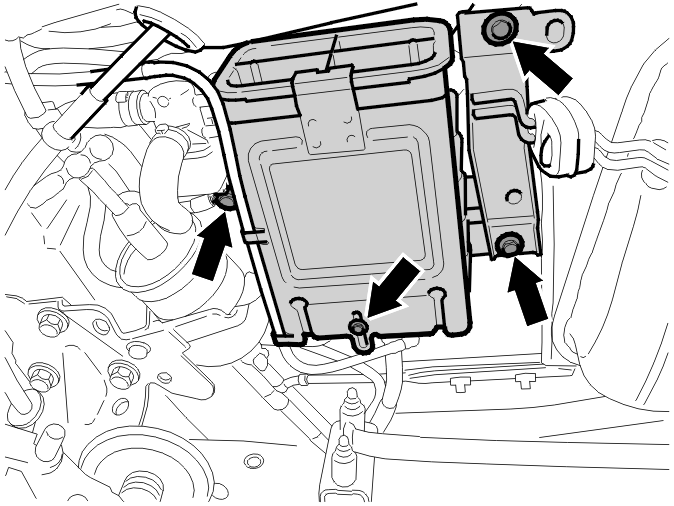

Снимите:

• винты и гайку (M6) крепления емкости угольного фильтра
• винт M6 между емкостью угольного фильтра и креплением.

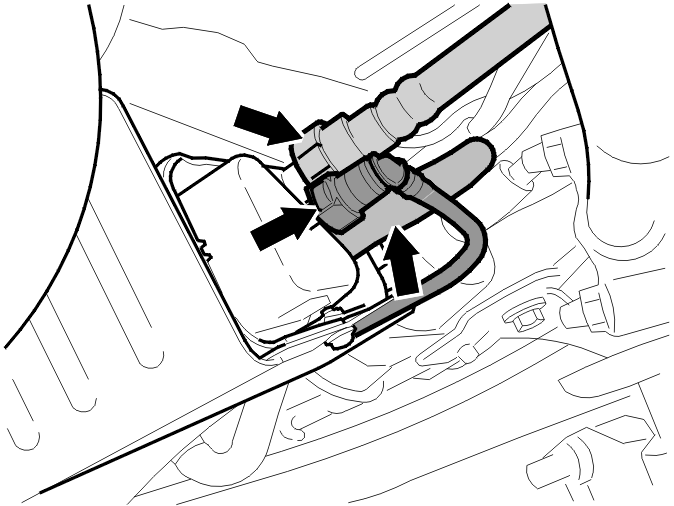

Снимите:

• разъем/выпуск. Вдавите защелку и потяните
• соединитель / вход. Вдавите защелку и потяните
• выпускной шланг с емкости угольного фильтра.

Установка емкости угольного фильтра

Убедитесь, что емкость угольного фильтра закрепляется в крюке на переднем крае кронштейна и входит в свой паз в кронштейне.

Установите:

• винт M6 между емкостью угольного фильтра и креплением
• соединение/выпуск
• соединение/впуск
• выпускной шланг с емкости угольного фильтра.

Примечание: Используйте новый зажим для шланга.
- винты и гайку (M6) крепления емкости угольного фильтра.
