Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (00-08) | B5204T5 | 2004 |
| V70 (00-08) | B5234T3 | 2004 |
| V70 (00-08) | B5234T7 | 2004 |
| V70 (00-08) | B5244S | 2004 |
| V70 (00-08) | B5244S2 | 2004 |
| V70 (00-08) | B5244S6 | 2004 |
| V70 (00-08) | B5244SG | 2004 |
| V70 (00-08) | B5244SG2 | 2004 |
| V70 (00-08) | B5254T2 | 2004 |
| V70 (00-08) | D5244T | 2004 |
| V70 (00-08) | D5244T2 | 2004 |
| V70 (00-08) | D5244T3 | 2004 |
| V70 (00-08) | — | 2000–2003 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2004 |
Расположение эмблем
Примечание: Используйте ручку, которая не оставляет постоянных отметок на лакокрасочном покрытии.
Эмблема Volvo
- Отмерьте горизонтальную линию 164 мм ниже края стекла (M1)
- Отмерьте расстояние (M3) от края задней двери автофургона (43,7 мм)
- Снимите подкладку (Оставьте фиксирующую пленку на месте)
- Расположите верхний левый угол эмблемы на точке, которую вы отметили.

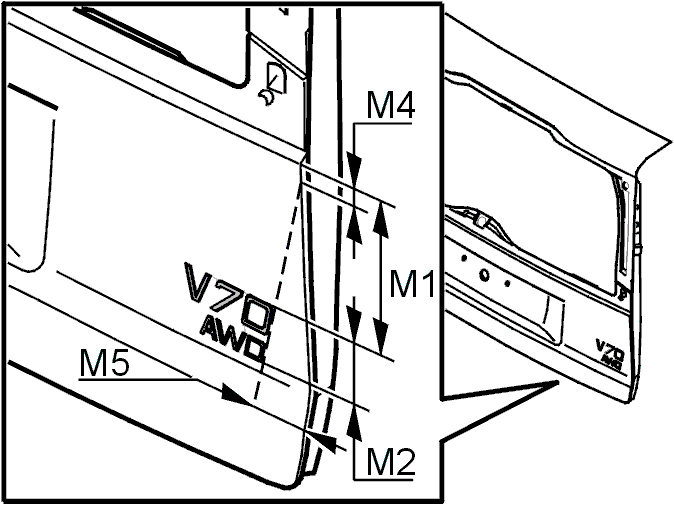

Обозначение модели
- Отмерьте горизонтальную линию 164 мм ниже края стекла (M1)
- Отмерьте горизонтальную линию (M2) 60 мм ниже горизонтальной линии M1
- Отмерьте расстояние вдоль нижнего углубления (M5) от края задней двери автофургона (61 мм)
- Отмерьте расстояние (M4) 20 мм ниже края стекла. Линия между M4 и M5 образует диагональную линию. Эта линия показывает угол наклона букв обозначения модели
- Снимите подкладку (Оставьте фиксирующую пленку на месте)
- Выровняйте задний край эмблемы по наклонной линии (M4, M5).
