Эмблемы, задние, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие эмблемы

Используйте термовоздушный пистолет, чтобы осторожно нагреть эмблему.Осторожно приподнимите один край эмблемы.

Примечание: Не повредите лакокрасочное покрытие автомобиля.

Снимите:

• эмблему
• любые остатки ленты.

Установка эмблемы

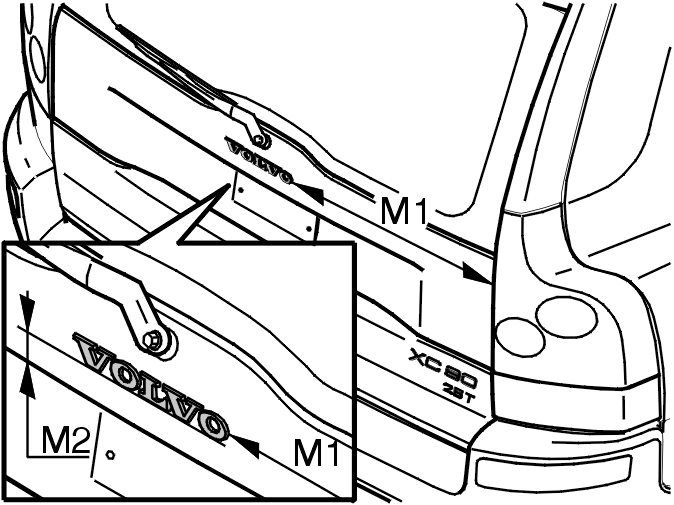

Используйте следующие размеры для эмблемы Volvo:
M1 = 538 ± 1,5 ммM2 = 26 ± 1 мм

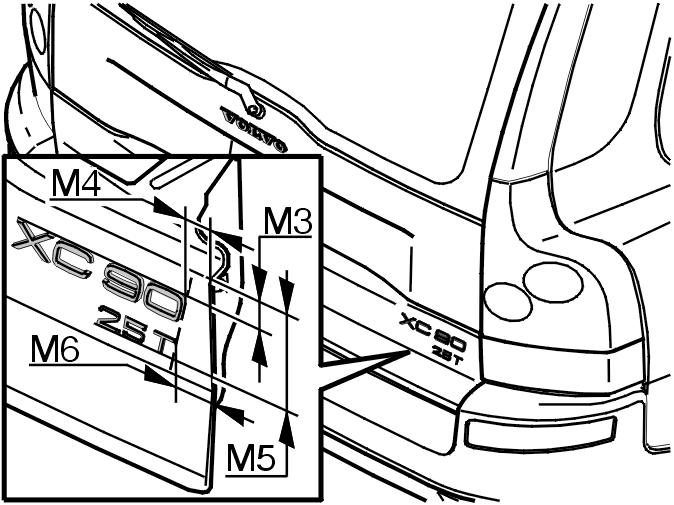

Используйте следующие размеры для обозначения модели:
M3 = 27 ± 1 ммM4 = 33 ± 1 ммM5 = 90 ± 1 ммM6 = 41 ± 1 мм

Убедитесь, что автомобиль имеет по крайней мере комнатную температуру (<20°C).Помойте участок для эмблемы. Используйте изопропанол и воду, смешанные 50/50.Вытрите начисто и насухо при помощи неворсистой тряпки.

Примечание: Для того, чтобы эмблема закрепилась, поверхность должна быть чистой, обезжиренной, и на ней не должно быть пыли.

Снимите защитную пленку с ленты.

Примечание: Оставьте фольгу на месте.

Направьте эмблему в нужное место, указанное в размерах. Нажмите на всю эмблему целиком для получения хорошего соприкосновения ленты с основанием.Убедитесь, что края эмблемы прижаты к основанию.

Примечание: Чтобы обеспечить оптимальное приклеивание, не мойте автомобиль 72 часа.
