Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2004–2008 |
| S60 (-09) | B5234T3 | 2004 |
| S60 (-09) | B5234T7 | 2004 |
| S60 (-09) | B5244S | 2004–2008 |
| S60 (-09) | B5244S2 | 2004–2008 |
| S60 (-09) | B5244S6 | 2004–2006 |
| S60 (-09) | B5244SG | 2004–2008 |
| S60 (-09) | B5244SG2 | 2004, 2005 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2008 |
| S60 (-09) | B5254T2 | 2004–2008 |
| S60 (-09) | D5244T | 2004–2006 |
| S60 (-09) | D5244T2 | 2004–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие эмблемы
Осторожно нагрейте эмблему. Используйте термовоздушный пистолет.Осторожно приподнимите один край эмблемы.
Примечание: Не повредите лакокрасочное покрытие автомобиля.
Снимите:
- эмблему
- любые остатки ленты.
Установка эмблемы

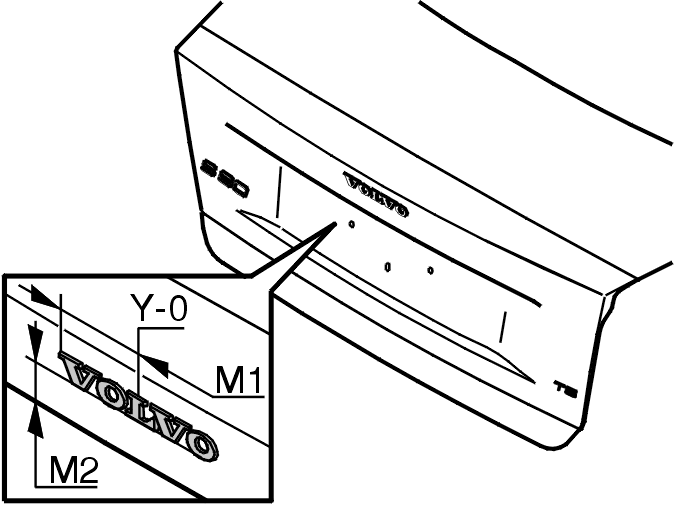

Эмблема Volvo

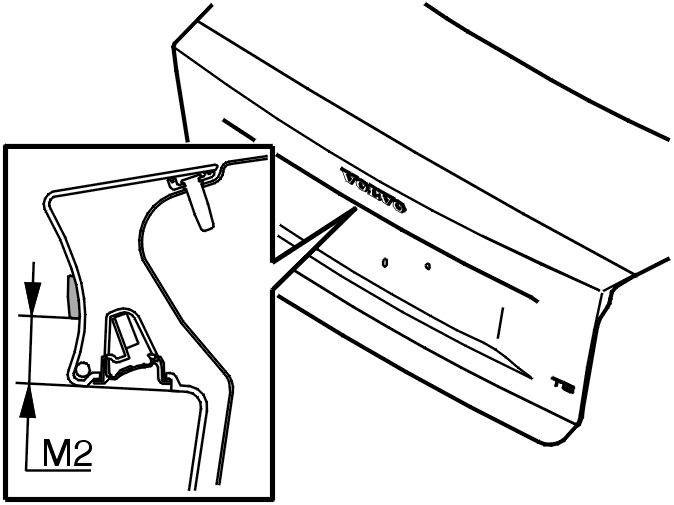

M1 = 79,5 ± 1 ммM2 = 33,5 ± 1 ммY0 = центр люка
Обозначение модели
M3 = 100 ± 1 ммM4 = 15 ± 2 мм

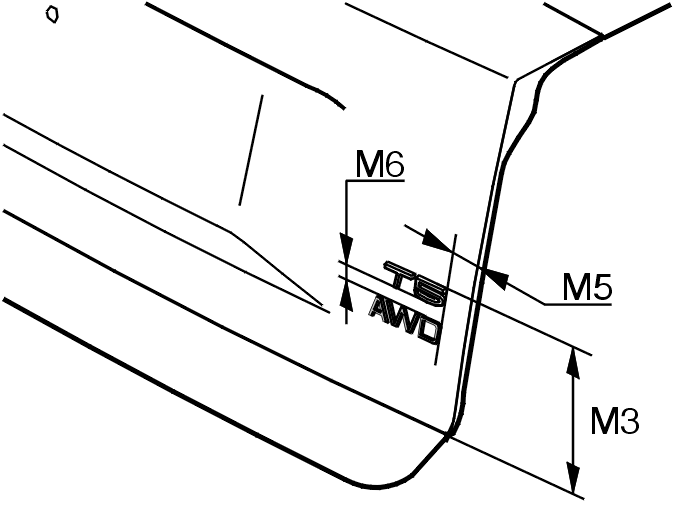

M3 = 128 ± 1 ммM5 = 20,2±2 ммM6 = 15±1 мм
Убедитесь, что автомобиль имеет по крайней мере комнатную температуру (выше 20 °C).Помойте участок для эмблемы. Используйте изопропанол и воду, смешанные 50/50.Вытрите насухо при помощи чистой неворсистой тряпки.
Осторожно: Для того, чтобы эмблема закрепилась, поверхность должна быть чистой, обезжиренной, и на ней не должно быть пыли.
Снимите защитную пленку с ленты.
Примечание: Оставьте фольгу на месте.
Направьте эмблему в нужное место, указанное в размерах.Нажмите на всю эмблему целиком для получения хорошего соприкосновения ленты с основанием.
Используйте следующие размеры:
Убедитесь, что края эмблемы прижаты к основанию.
Примечание: Чтобы обеспечить оптимальное приклеивание, не мойте автомобиль 72 часа.
