Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 XC (01-) / XC70 (-07) | — | 2005–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие эмблемы
Осторожно нагрейте эмблему. Используйте термовоздушный пистолет.
Осторожно приподнимите один край эмблемы.
Осторожно: Не повредите лакокрасочное покрытие автомобиля.
Снимите:
- эмблему
- любые остатки ленты.
Установка
Установка эмблемы

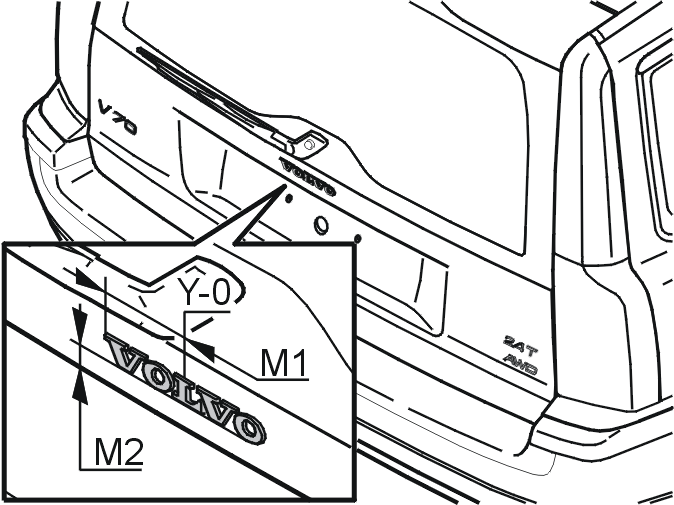

Эмблема Volvo
M1 = 79,5 ± 1 ммY0 = центр люка
Подсказка: Измерьте Y0 используя крепление рычага стеклоочистителя.

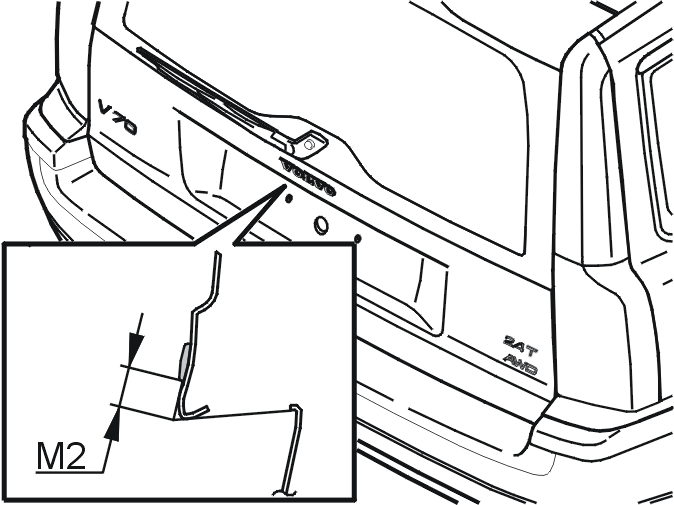

M2 = 22,5 ± 1 мм

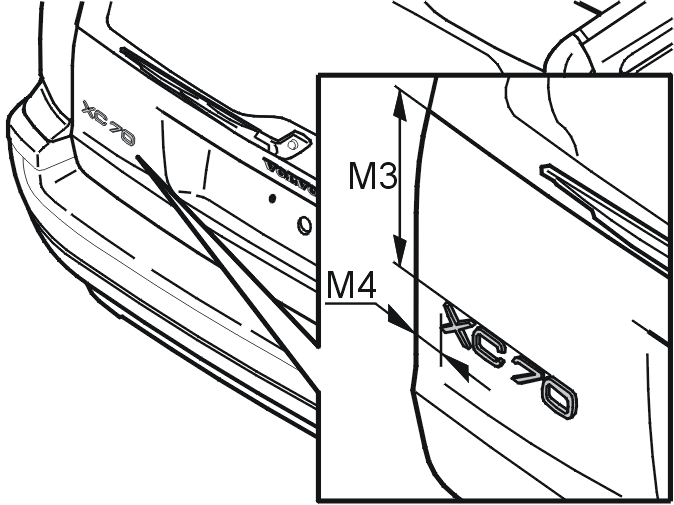

Обозначение модели
M3 = 164 ± 1 ммM4 = 37 ± 2 мм

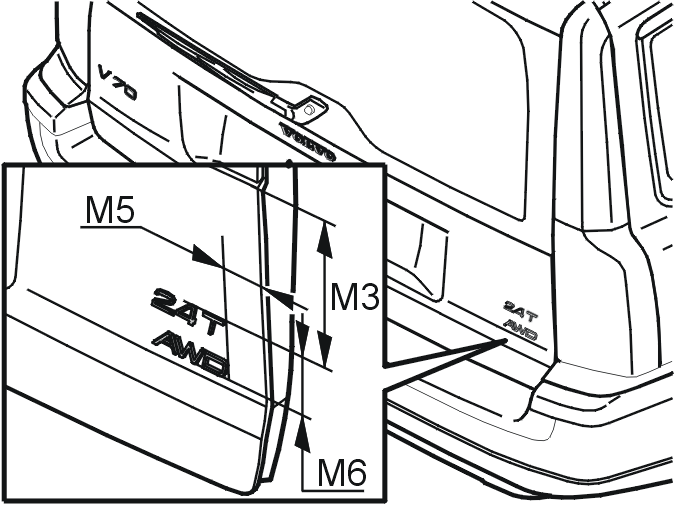

Обозначение двигателя
M3 = 164 ± 1 ммM5 = 36±2 ммM6 = 51,5±1 мм
Убедитесь, что автомобиль имеет по крайней мере комнатную температуру (выше 20 °C).
Помойте участок для эмблемы. Используйте смесь из 50% изопропанола и 50% воды.
Вытрите насухо, используя чистую неворсистую тряпку или что-то похожее.
Осторожно: Для того, чтобы эмблема закрепилась, поверхность должна быть чистой, обезжиренной, и на ней не должно быть пыли.
Снимите подкладку с ленты.
Примечание: Оставьте фольгу на месте.
Направьте эмблему в нужное место, указанное в размерах. Нажмите на всю эмблему целиком для получения хорошего соприкосновения ленты с основанием.
Используйте следующие размеры:
Убедитесь, что края эмблемы прижаты к основанию. Щелей не должно быть.
Снимите крепежную фольгу.
Примечание: Чтобы обеспечить оптимальное приклеивание, не мойте автомобиль 72 часа. Оно постепенно становится сильнее.
