Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2005, 2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие эмблемы
Осторожно нагрейте эмблему. Используйте термовоздушный пистолет.
Осторожно приподнимите один край эмблемы.
Осторожно: Не повредите лакокрасочное покрытие автомобиля.
Снимите:
- эмблему
- любые остатки ленты.
Установка
Установка эмблемы

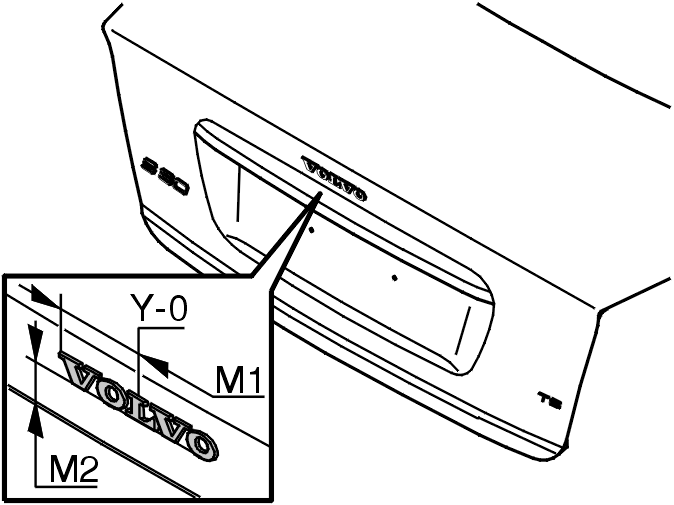

Эмблема Volvo
M1 = 79,6 ± 1 ммY0 = центр люка
Подсказка: Отмерьте Y0, используя номерной знак.

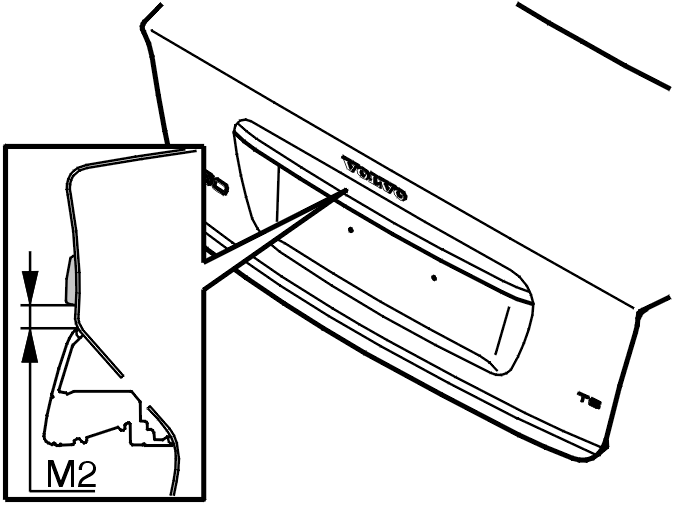

M2 = 10,3 ± 1 мм

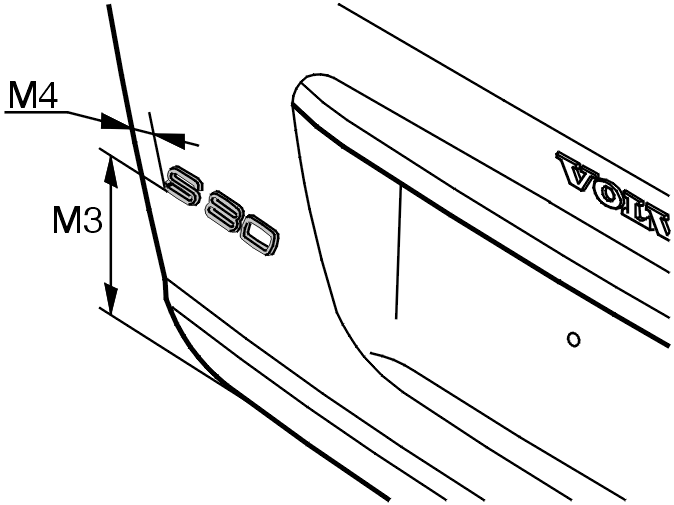

Обозначение модели
M3 = 143,4 ± 1 ммM4 = 37 ± 2 мм
Примечание: Внутренняя параллель (M8) эмблемы должна быть в пределах допусков.

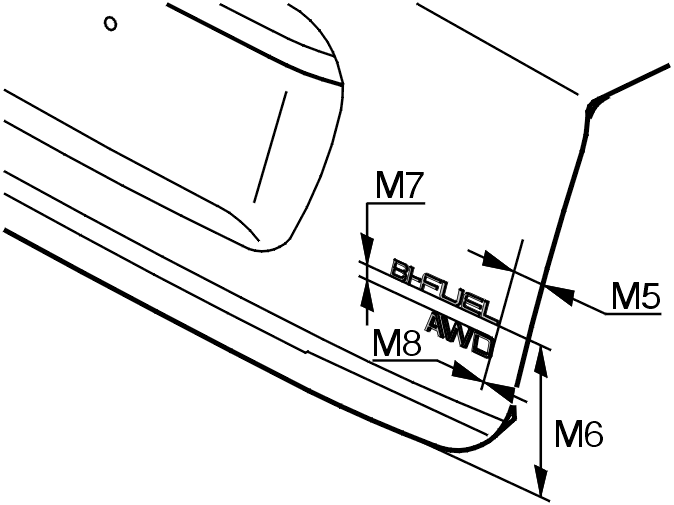

Обозначение двигателя
M5 = 37±2 ммM6 = 153±1 ммM7 = 15±1 ммM8 = 0±0,5 мм
Примечание: Величины M5 и M6 следует использовать только для автомобилей с эмблемой AWD (полноприводные).
Убедитесь, что автомобиль имеет по крайней мере комнатную температуру (выше 20 °C).
Помойте участок для эмблемы. Используйте смесь из 50% изопропанола и 50% воды.
Вытрите насухо, используя чистую неворсистую тряпку или что-то похожее.
Осторожно: Для того, чтобы эмблема закрепилась, поверхность должна быть чистой, обезжиренной, и на ней не должно быть пыли.
Снимите подкладку с ленты.
Примечание: Оставьте фольгу на месте.
Направьте эмблему в нужное место, указанное в размерах. Нажмите на всю эмблему целиком для получения хорошего соприкосновения ленты с основанием.
Используйте следующие размеры:
Убедитесь, что края эмблемы прижаты к основанию. Щелей не должно быть.
Снимите крепежную фольгу.
Примечание: Чтобы обеспечить оптимальное приклеивание, не мойте автомобиль 72 часа. Оно постепенно становится сильнее.
