Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2005–2008 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие эмблемы
Осторожно нагрейте эмблему. Используйте термовоздушный пистолет.Осторожно приподнимите один край эмблемы.
Примечание: Не повредите лакокрасочное покрытие автомобиля.
Снимите:
- эмблему
- любые остатки ленты.
Установка
Установка эмблемы
Эмблема Volvo
M1 = 79,5 ± 1 ммM2 = 15 ± 1 ммY0 = центр люка
Подсказка: Отмерьте Y0, используя номерной знак.
Обозначение модели
M3 = 150 ± 1 ммM4 = 26 ± 2 мм
Примечание: Внутренняя параллель (M7) эмблемы должна быть в пределах допусков.

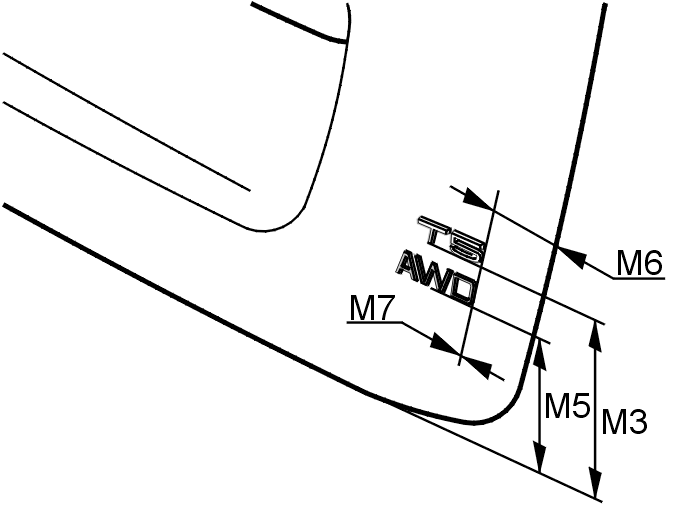

Обозначение двигателя
M3 = 150 ± 1 ммM5 = 116,5±1M6 = 26±2 ммM7 = 0±1 мм
Убедитесь, что автомобиль имеет по крайней мере комнатную температуру (выше +20 °C).Помойте участок для эмблемы. Используйте смесь из 50% изопропанола и 50% воды.Вытрите насухо при помощи чистой неворсистой тряпки.
Осторожно: Для того, чтобы эмблема закрепилась, поверхность должна быть чистой, обезжиренной, и на ней не должно быть пыли.
Снимите подкладку с ленты.
Примечание: Оставьте фольгу на месте.
Направьте эмблему в нужное место, указанное в размерах.Нажмите на всю эмблему целиком для получения хорошего соприкосновения ленты с основанием.
Используйте следующие размеры:
Убедитесь, что края эмблемы прижаты к основанию. Щелей не должно быть.
Примечание: Чтобы обеспечить оптимальное приклеивание, не мойте автомобиль 72 часа. Оно постепенно становится сильнее.
