Элементы системы охранной сигнализации

Применимость

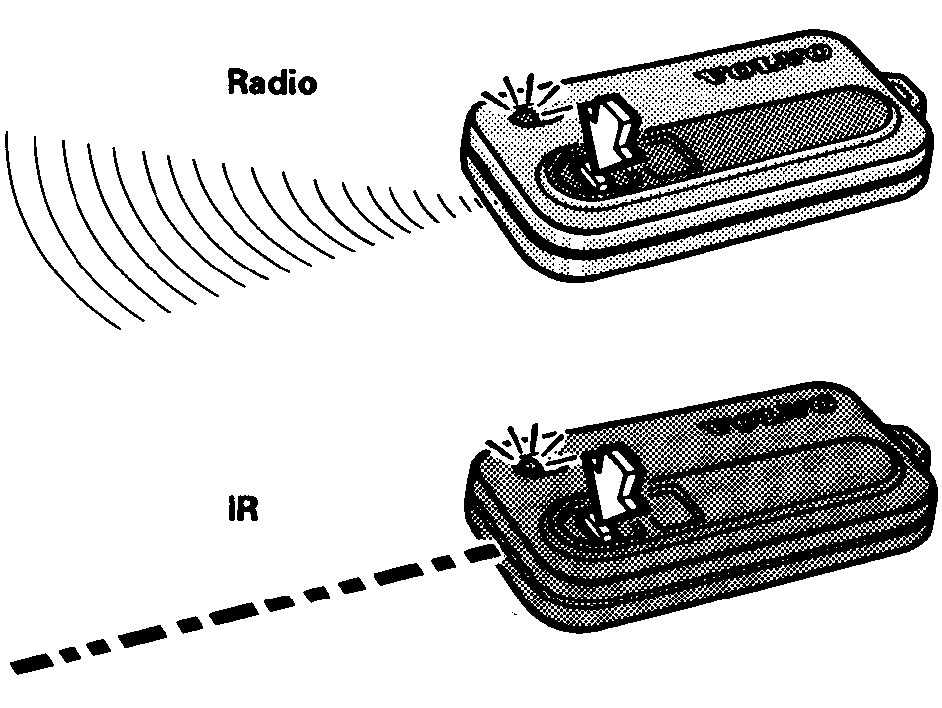

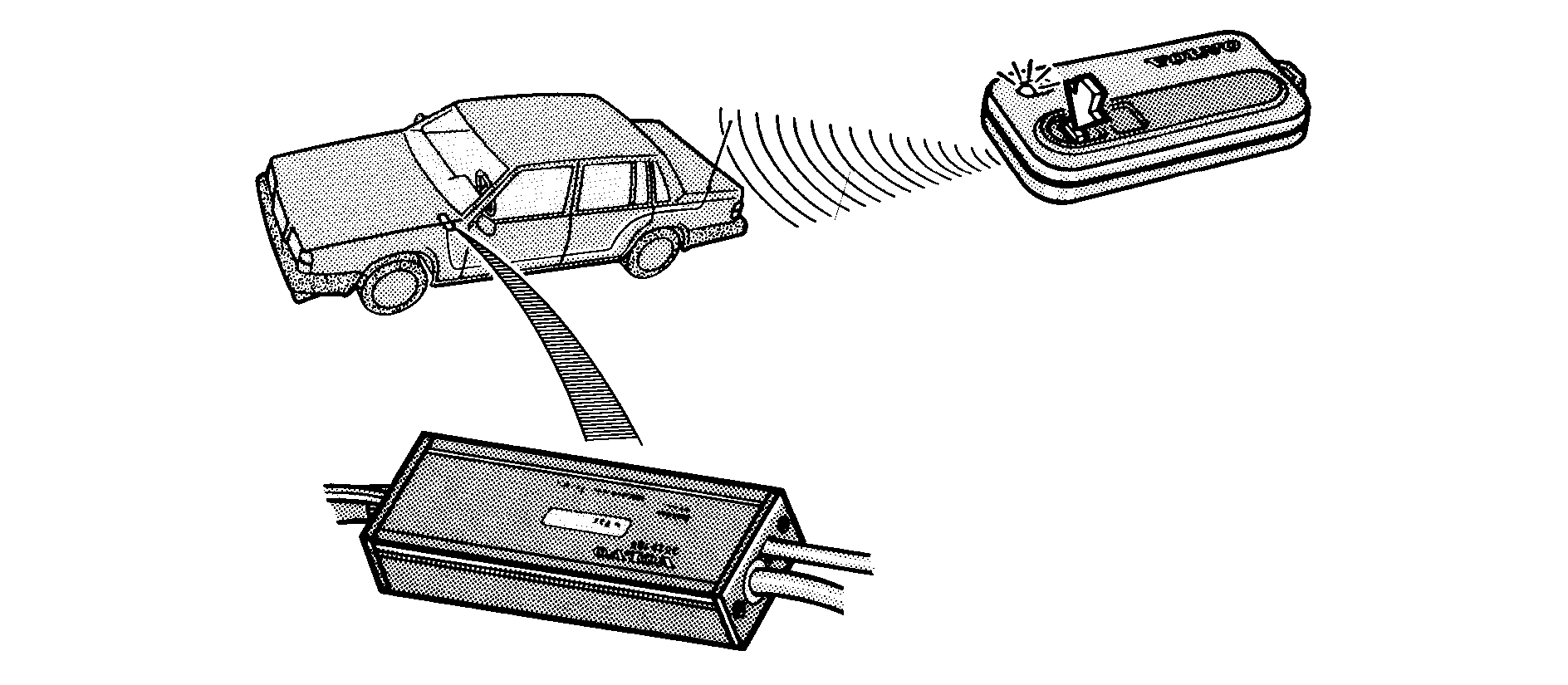

Дистанционное управление ИК (инфракрасное)

Управляющее устройство имеет черный цвет. Передняя узкая сторона должна бытьнацелена направое окно табло индикации статуса, которое выступает в качестве ИК-приемника. Диапазон зависит от освещения окружающей обстановки и колеблется от 0,5 метра при сильном солнечном свете до 5 метров в условиях темноты. Некоторые типы ламп, например, такие как флуоресцентные огни, способны сокращать диапазон.

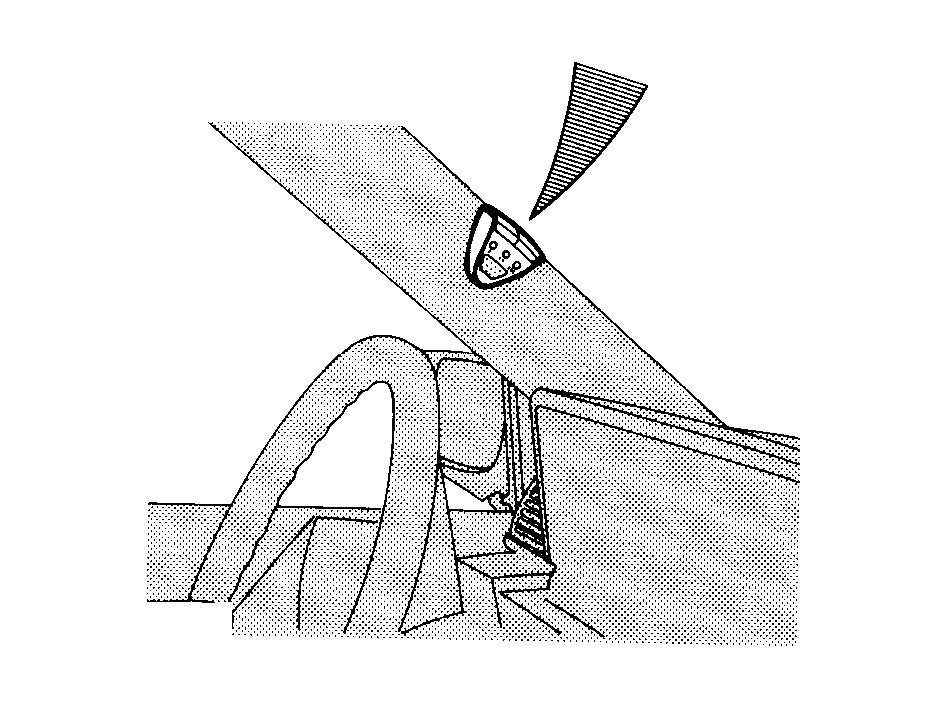

ИК-приемник

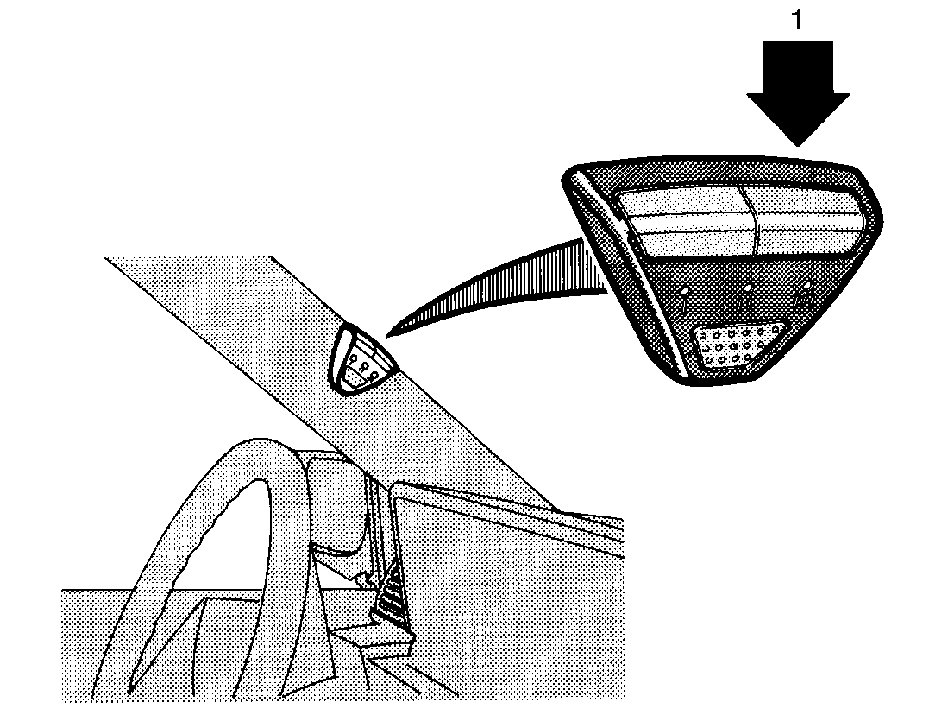

ИК-приемник (1) встроен в правое окно табло индикации статуса. Принимаемая кодированная серия инфракрасных импульсов ретранслируется в блок системы управления в качестве электросигнала.

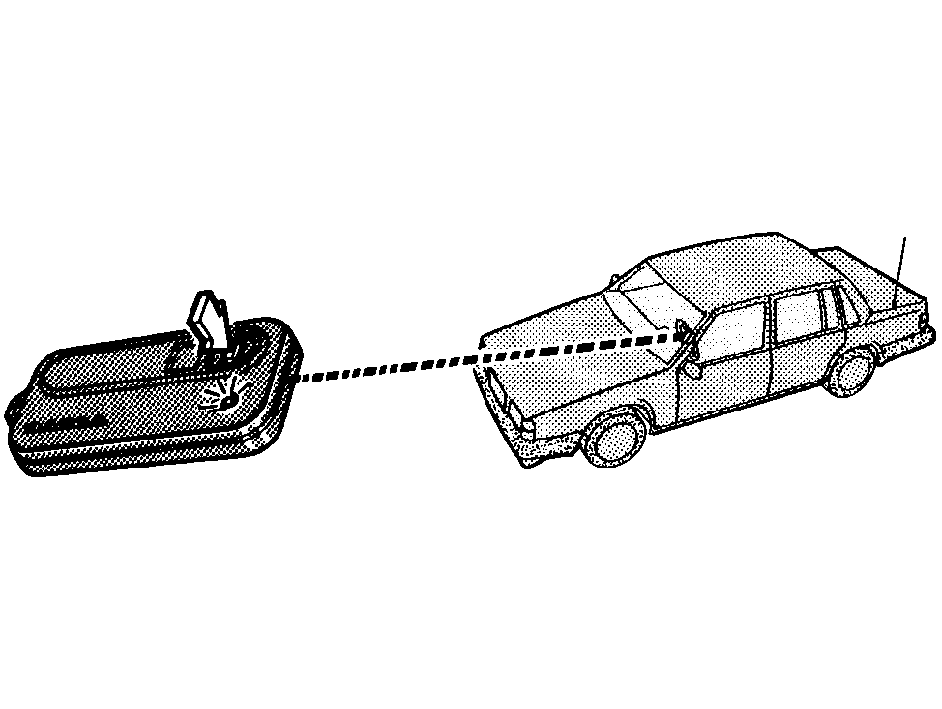

Дистанционное радиоуправление

Управляющее устройство имеет черный цвет с черной опоясывающей линией; это усторойство может управлять сигнализацией со всех углов на расстоянии до около 50 метров от автомобиля.Радиосигналы, поступающие от устройства дистанционного управления, принимаются через антенну автомобиля. Тем не менее, если антенна обычно находится в сложенном положении, как в случае электрической или телескопической антенны,диапазон сокращендо точки, где должна быть установлена отдельная антенна, работающая на систему охранной сигнализации.Если прием в диапазоне усилителя ухудшается после установки системы охранной сигнализации, должна быть установлена отдельная антенна для ослуживания указанной системы.

Примечание: Радиопомехи способны значительно сократить диапазон. Хорошо, правильно установленная антенна увеличивает диапазон, тогда как слабое заземление установленной антенны способно в значительной степени ухудшить его.

Радиоприемное устройство для дистанционного управления, с черной опоясывающей линией

Это устройство принимает кодированный радиосигнал через антенну, которая является либо радиоантенной автомобиля, либо отдельной антенной системы охранной сигнализации.Полученный кодированный сигнал (кодированная серия импульсов) ретранслируется в блок системы управления в форме электросигнала.

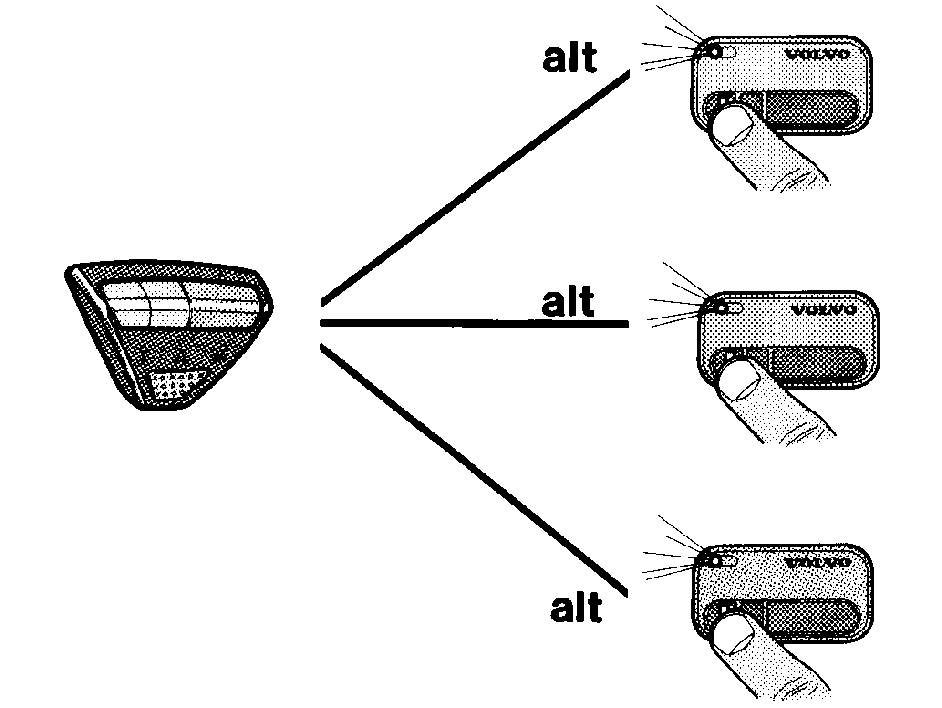

Радиоустойство для дистанционного управления с опоясывающей линией другого цвета, например, красного, синего или зеленого.

Табло идикации статуса принимает радиосигнал так же, как ИК-приемник, и при этом обычная антенна не используется.

Код дистанционного радиоуправления

Когда кнопка на устройстве дистанционного управления нажата, образуется специальный код, который затем транслируется в виде инфракрасного или радиосигнала. Кодированный сигнал состоит из 32-ти битного двоичного кода с 1 миллиардом комбинаций. Кода кнопка остается прижатой, код транслируется снова и снова в форме так называемой кодированной серии импульсов, состоящей из около 20 импульсов в секунду.Поставленные в качестве набора, оба устройства дистанционного управления обладают тем же самым кодом.

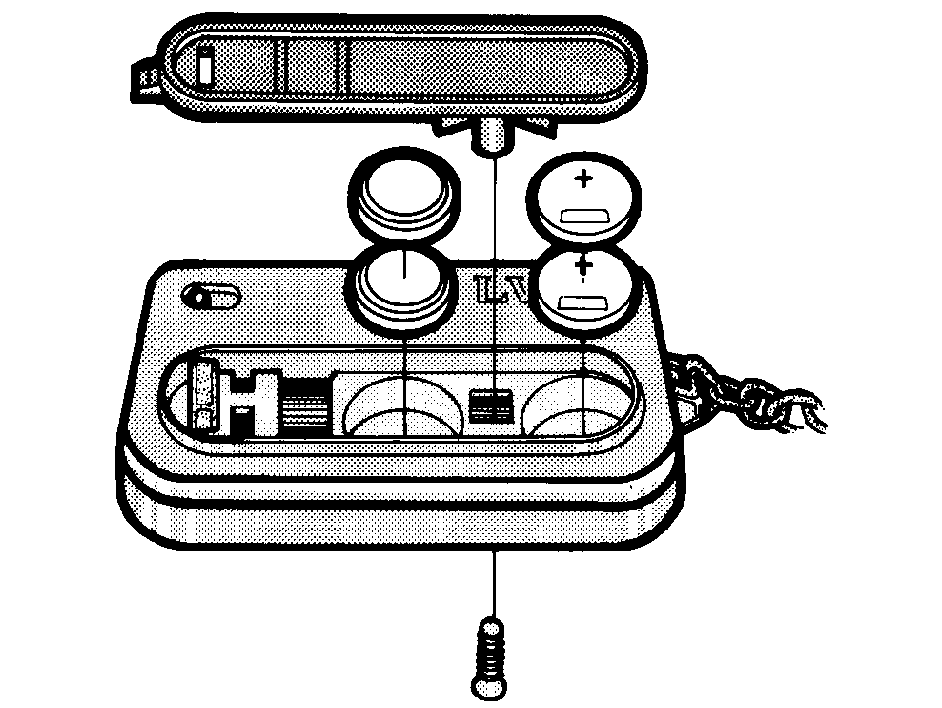

Замена батарей электропитания

Оба типа устройств дистационного управления работают на четырех миниатюрных батареях с аккумуляторами кнопочного типа из оксида серебра, типа SR55 (G8). При нормальном пользовании срок действия батареи равен примерно одному году. Батареи должны быть заменены, когда диапазон дистанционного управления начинает ухудшаться.Сокращение диапазона может быть также вызвано окислением контактных поверхностей между батареями и монтажной платой устройства дистанционного управления.Смотрите Дистационное управление имеет короткий диапазон

Элекромагнитные выключатели

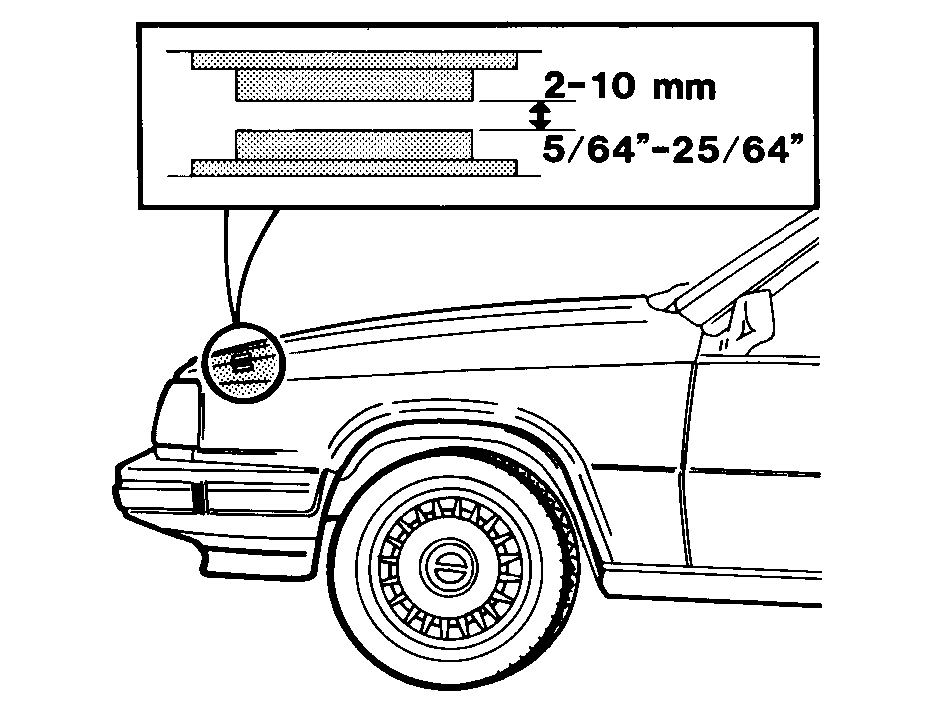

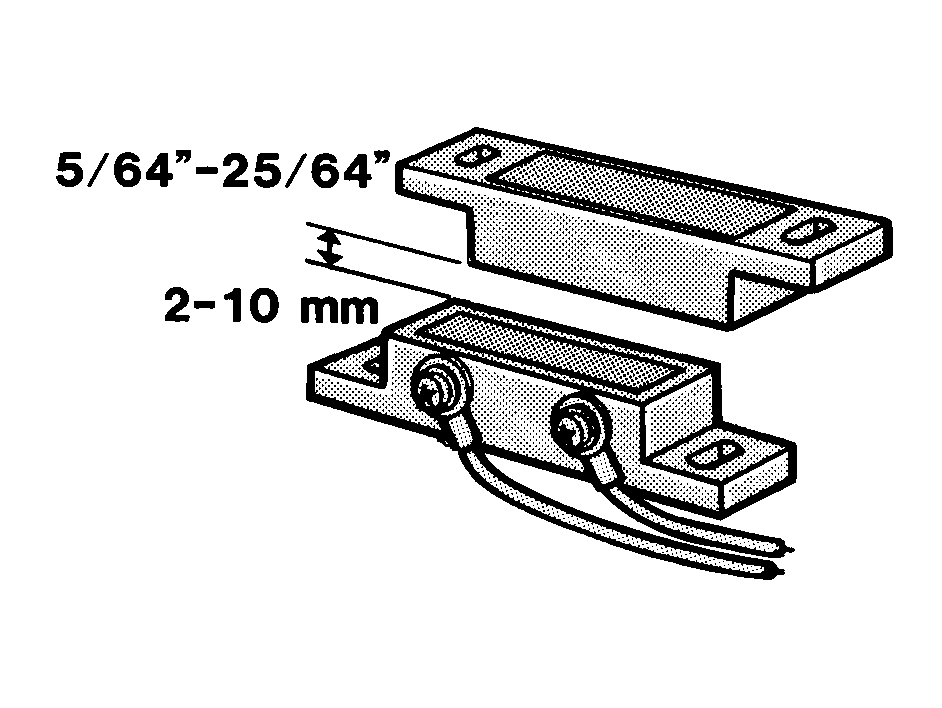

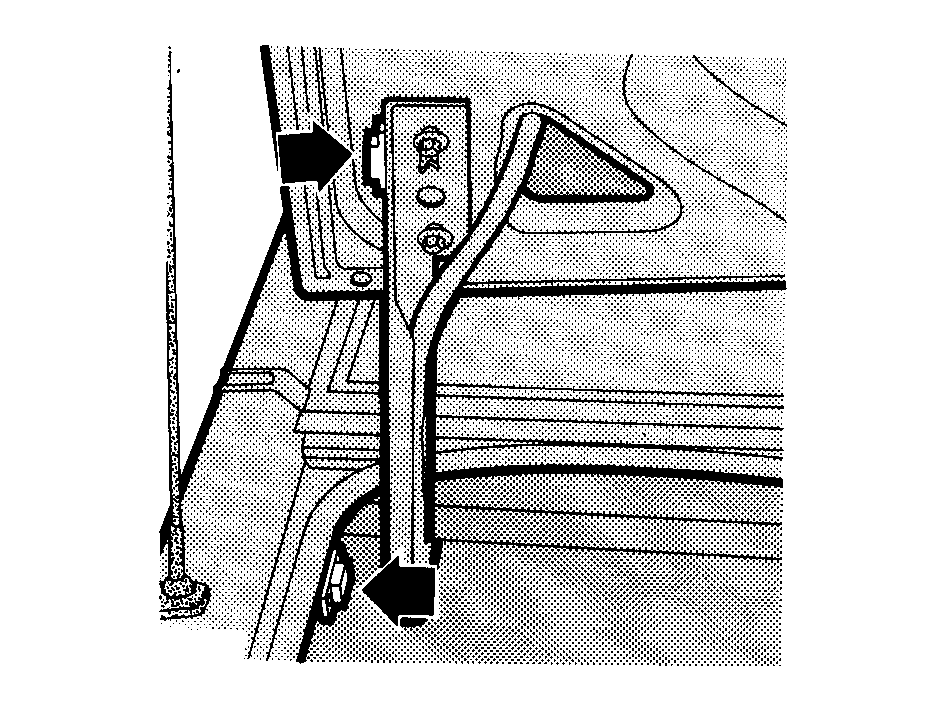

Элекромагнитные выключатели используются с целью обнаружения попыток проникновения в автомобиль путем взлома капота, крышки багажника/задней откидной двери.Неподвижный компонент выключателя состоит из запаянного стеклом прервывателя. Другая часть выключателя представляет собой обычный магнит. Когда подвижная часть смещается на более, чем 10-25 мм от неподвижного компонента, прерыватель замыкает цепь.Когда капот и крышка капота/ задняя откидная дверь закрыты, расстояние между двумя компонентами электромагнитного выключателя должно быть таким, как показано на рисунке. Расстояние между двумя частями не должно быть меньше 2 мм. Если расстояние между компонентами превышает 10 мм, прерыватель замыкает цепь.

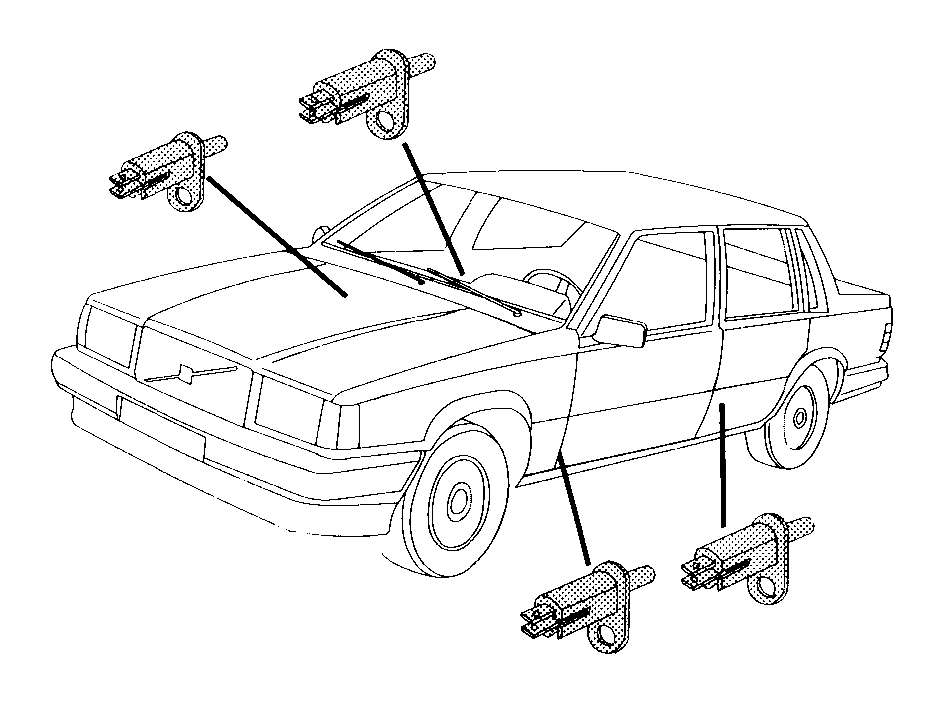

Дверные выключатели

Стандартные дверные выключатели на автомобиле используются для выявления попыток проникновения в автомобиль путем взлома дверей.

Гудок

Отдельный гудок привлекает внимание, когда включается сигнализация. Стандартные мигающие огни предупреждения также включаются.

Табло индикации статуса

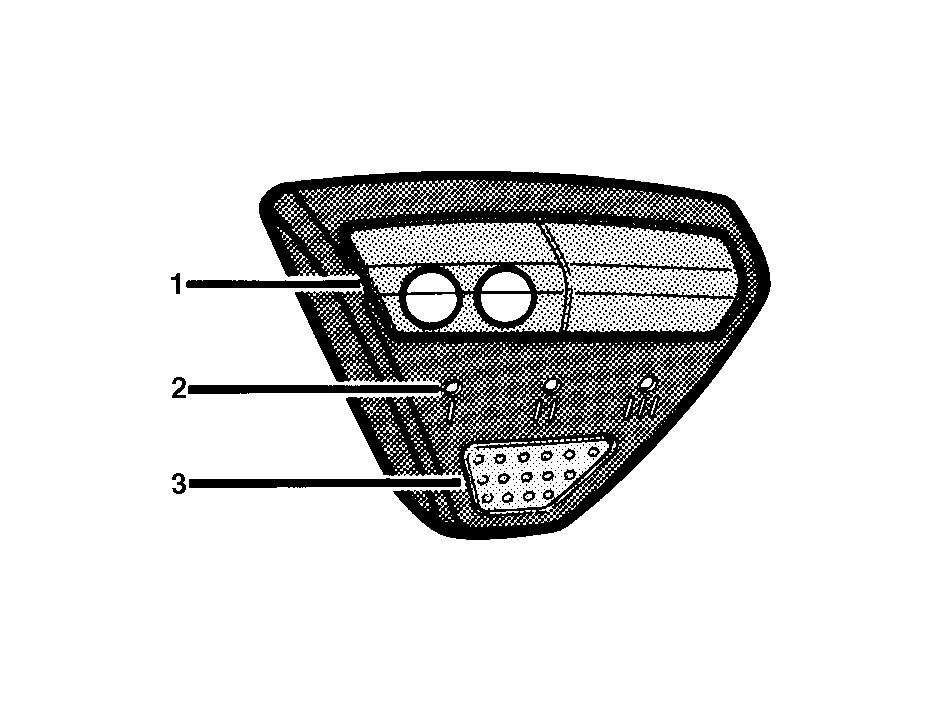

Табло снажено двумя краснымиСИДами индикации статуса (1), показывающими состояние системы охранной сигнализации. выведена из строя, рабочий режим, активирована и т.п.На табло имеются трииндикаторных СИДа(2), каждый из которых указывает на неисправность или другое явление в соответствующих замкнутых сенсорных системах. Например, СИД загорится, если будет открыта дверь.Замкнутая сенсорная системаI = двери и зажиганиеII = капот и багажникIII = дополнительный датчик (вспомогательные устройства)Имеется такжефункциональная клавиша (3), используемая для программирования сигнализации.

В техническом отношении, блок системы управления осуществляет связь с табло индикации статуса с помощью двух кабелей:

• входного, для кодированного сигнала дистанционного управления и функциональной клавиши, и
• выходного - для СИДов.

Блок системы управления осуществляет связь со всеми СИДами одновременно, поскольку сигнал включает код для проверки того, какой СИД должен быть зажжен. В этом заключается причина того, почему иногда имеет место короткая вспышка индикаторных СИДов.
