Элементы Основной Сигнализации (1995, 1996)

Применимость

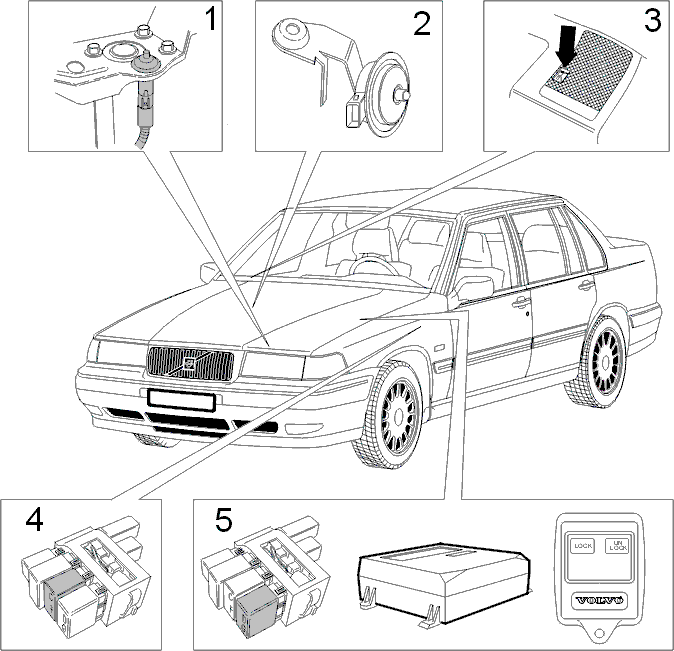

Главные элементы Основной Сигнализации следующие:

1. Переключатель капота2. Гудок (или сирена)3. Индикатор СИД, на сетке громкоговорителя со стороны пассажира4. Модуль системы управления вывода C/F(5. Система центрального замка (включая реле, приемное устройство и дистанционное управление)

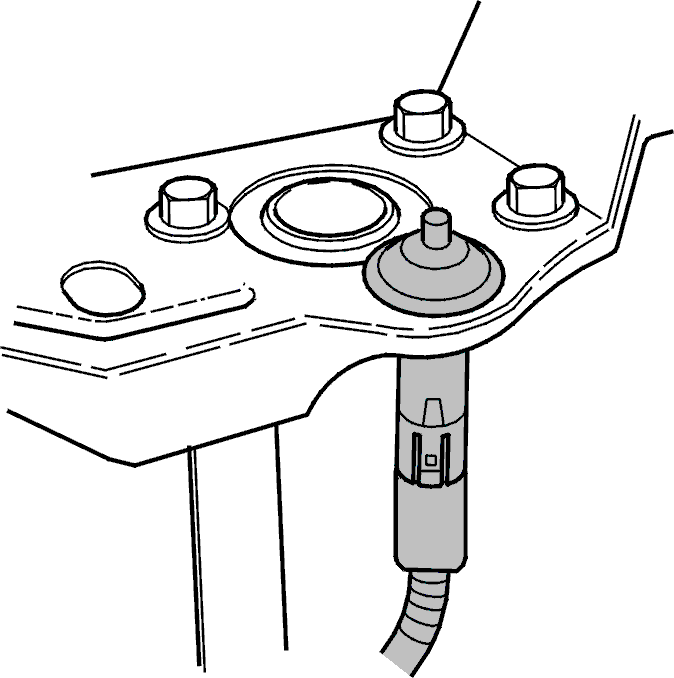

Переключатель капота

Рядом с левой защелкой капота имеется переключатель, который заземляется при открывании капота.

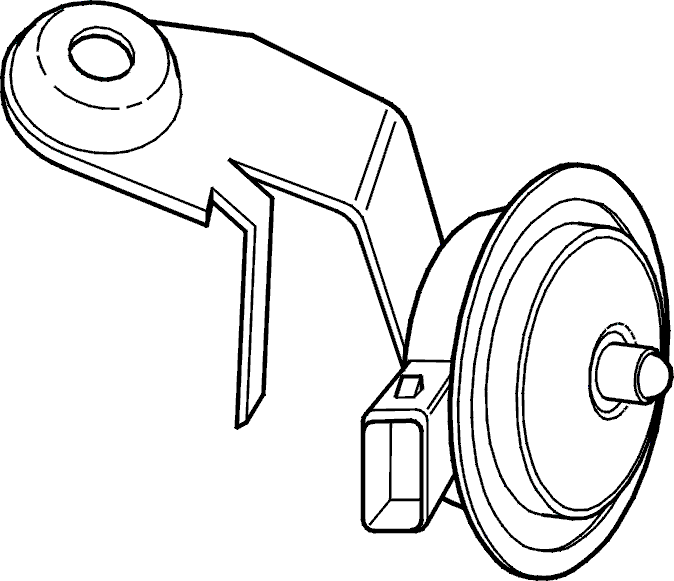

Сирена

При включении сигнализации срабатывает специальная сирена, установленная в моторном отсеке.

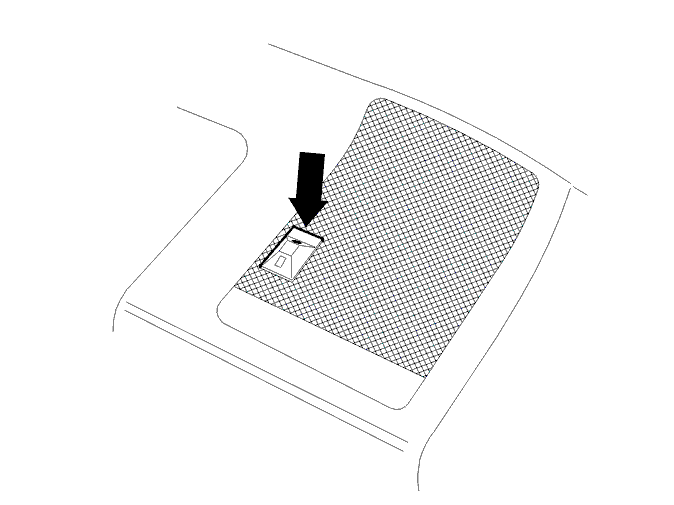

Индикатор СИД

Индикатор СИД установлен на решетке громкоговорителя на приборном щитке со стороны пассажира. Индикатор СИД красного цвета и заключен в пластмассовую оболочку.Если автомобиль оборудован кондиционером AC/ECC, солнечный датчик встроен в пластмассовый корпус СИД.

Диод работает следующим образом:

Активирование сигнализацииИндикатор СИД горит в течение 5-ти секунд до переключения сигнализации на состояние готовности. После этого он мигает через секунду.Сигнализация активирована, неисправность где-то в замкнутой системе:Диод не горит.Сигнализация включена:СИД горит в течение первых двух минут. За этим следует частое мигание (приблизительно 20 раз в секунду).Когда сигнализация была включена и дезактивирована:СИД горит до включения зажигания.

Модуль системы управления

Модуль системы управления установлен в положении C и F на стойке реле в пассажирском салоне.Имеются три встроенных реле для:

• Блокиратор зажигания
• Включите сигнальное освещение.
• Сигнал сирены

Дверной ключ или дистанционное управление

Сигнализацию можно привести в действие с помощью дистанционного управления центрального запирающего устройства или с помощью вставления ключа в дверь водителя (не во всех странах).Дистационное управление системы центрального замка подробно описано в Руководстве По Эксплуатации и Техническому Обслуживанию, "Раздел 8 (83) Система центрального замка 960 1995-".
