Элементы конструкции крыши (1992, 1993)

Снятие элементов конструкции крыши

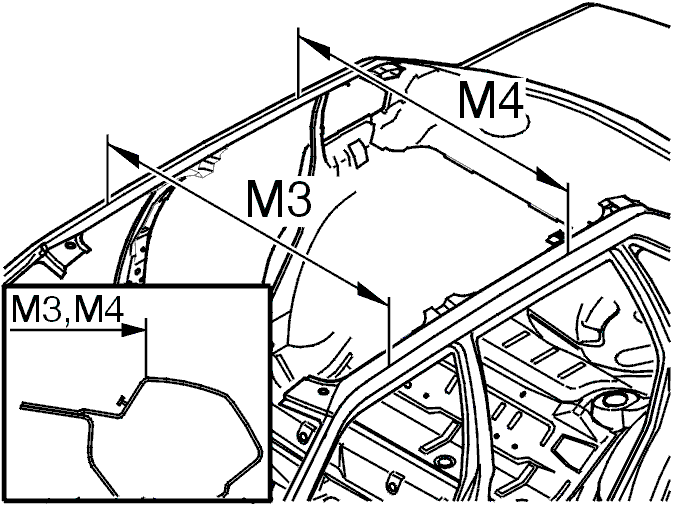

Сошлифуйте и высверлите точечные сварные швы.Снимите поврежденные детали.Проверьте расстояние между балками крыши.Размер M3 = 1230 мм.Размер M4 = 1172 мм.

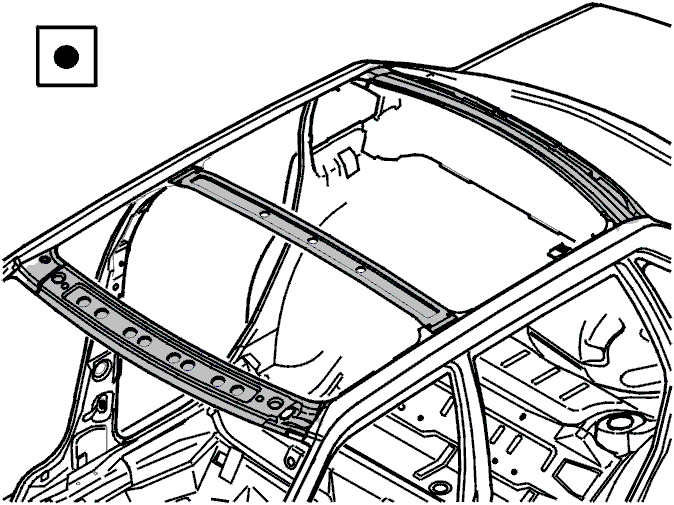

Установка элементов конструкции крыши

Нанесите сварочную грунтовку.Установите новую деталь для замены.Закрепите и приварите на место.

Примечание: В автомобилях с люком в крыше нет арки крыши. Если рама люка в крыше повторно приварена пятью сварными швами с каждой стороны, см. иллюстрацию.

Примечание: Важно, чтобы балки крыши были закреплены до приваривания.

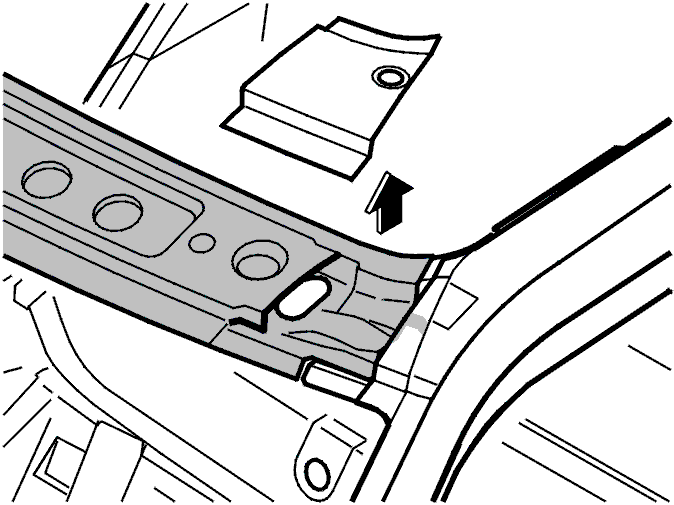

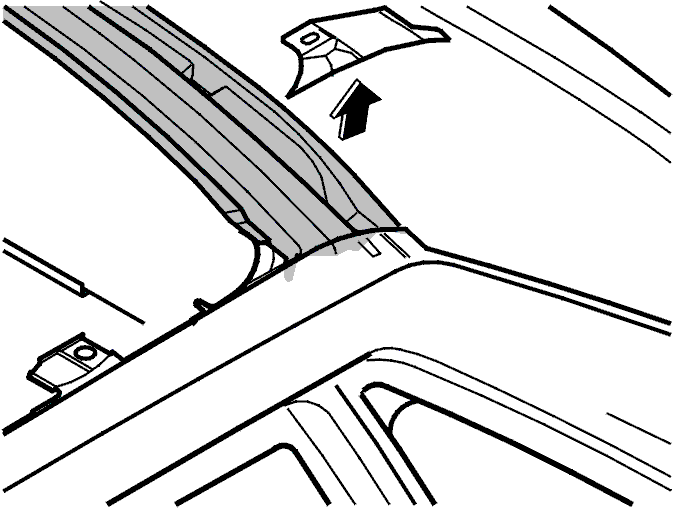

При замене только элементов конструкции ветрового стекла или заднего ветрового стекла один из угловых усиливающих элементов следует частично удалить.Высверлите сварные швы. Отпилите секцию усиливающего элемента, которая покрывает элемент конструкции ветрового стекла или заднего ветрового стекла. Смотрите иллюстрацию.Высверлите элемент конструкции.Зачистите шлифовкой.Выровняйте и закрепите.
